Вертикальні ливарні машини для лиття алюмінієвих зливків
Найважливішим устаткуванням такого ливарного цеху є ливарна машина для лиття злитків. Зазвичай це ливарні машини для вертикального лиття. Машини горизонтального лиття злитків застосовуються рідше і, в основному, в Японії.
Склад вертикальної ливарної машини
Вертикальна ливарна машина для лиття злитків-стовпів для пресування зазвичай включає наступні основні частини:
- рухливу ливарну платформу, на якій встановлені затравки;
- привід руху платформи, гідравлічний або тросовий;
- ливарний стіл з встановленими кристалізаторами;
- система подачі охолоджуючої води;
- система управління.
Ливарна машина встановлюється в ливарний колодязь. Ливарний колодязь зазвичай являє собою залізобетонну конструкцію, стіни якого іноді облицьовують сталевими листами.
Три типи вертикальних ливарних машин
Існує три основних типи ливарних машин:
Всі три типи ливарних машин можуть мати однакові типи ливарних столів і однакові типи систем водяного охолодження.
Кількість води в хвилину може бути оцінений величиною 0,27 літрів на один міліметр периметра злитка в міліметрах. Отримана величина є дуже приблизною: місцеві кліматичні умови і температура і хімічний склад води, що охолоджує можуть значно впливати на загальний витрата води.

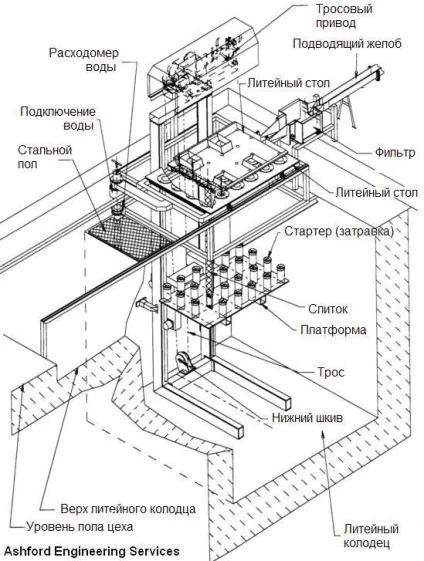

Тросова ливарна машина
На малюнку 1 показана тросові ливарна машина. Машини цього типу мають продуктивність до 5000 кг і тому їх встановлюють в малих ливарних цехах. Перевага цих ливарних машин полягає в тому, що вони мають невисоку вартість, вимагають мінімум будівельних робіт і легко встановлюються. Продуктивність 5000 кг - це близько 16 стовпів діаметром 152 мм і довжиною 6 м.
Малюнок 1 - Тросова ливарна машина
Тросові ливарні машини мають платформу, яка піднімається і опускається за допомогою троса, який приводиться в рух лебідкою. Зазвичай такі машини мають пристрої для контролю натягу троса, щоб компенсувати його розтягнення при збільшенні ваги платформи зі злитками в ході лиття і забезпечувати необхідне натягу троса.
На випадок аварійного відключення електрики зазвичай передбачають резервне джерело живлення на час близько 5 хвилин, щоб безпечно завершити розливання злитків.
Оскільки машина має електричний привід, то важливо передбачати резервне джерело електрики на період близько 5 хвилин, а також резервне джерело води.

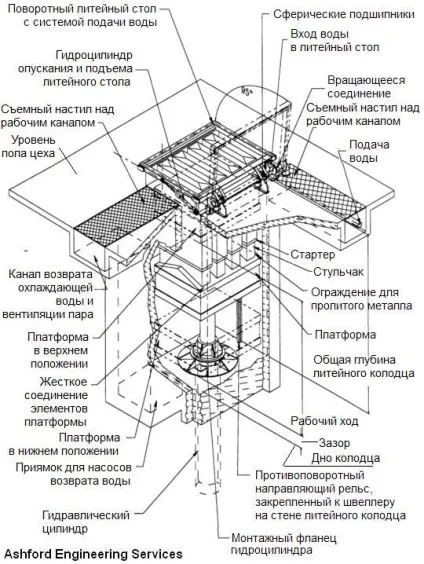

Гідравлічна ливарна машина
Гідравлічні ливарні машини найкраще підходять для лиття стовпів при вазі садки понад 10000 кг. Ці машини застосовують для піднімання і опускання платформи гідравлічний циліндр з поршнем.
Компромісом за ціною є застосування гідравлічного циліндра з зовнішнім напрямною рейкою, який запобігає небажаний проворот платформи. На малюнку 2 показана така конструкція вертикальної ливарної машини з відкидається ливарним столом продуктивністю 60 тонн для лиття злитків для прокатки.
Малюнок 2 - Гідравлічна ливарна машина

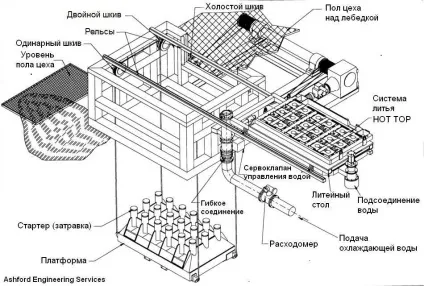

Ливарна машина парашутного типу
На малюнку 3 показана вертикальна ливарна машина так званого парашутного типу.
Малюнок 3 - Ливарна машина парашутного типу
(Для збільшення клікнути по малюнку)
У цієї машини платформа зі злитками підвішується на чотирьох тросах однакової довжини. Машина парашутного типу не вимагає ніякого устаткування, яке треба було б встановлювати в ливарному колодязі нижче рівня підлоги цеху.
Система тросів спроектована так, що для опускання і піднімання платформи не потрібні бічні напрямні.
На випадок аварійного відключення електрики зазвичай передбачають резервне джерело живлення на час близько 5 хвилин, щоб безпечно завершити розливання злитків.
Важливо також передбачати резервне джерело води на випадок аварійного відключення електрики.
