вертикальне наведення

Отже, ви ознайомилися з прийомами горизонтального наведення і можете надати стовбуру знаряддя напрямок на ціль.

Треба ще знати, як надати стовбуру необхідний кут піднесення, щоб снаряд пролетів відстань від гармати до цілі. Стовбур повинен бути поставлений під деяким певним кутом до горизонту. Називається це вертикальної наводкою. Досягається таке наведення зміною положення ствола у вертикальній площині. Для вертикального наведення служить спеціальний прилад, наявний на знарядді, - приціл.

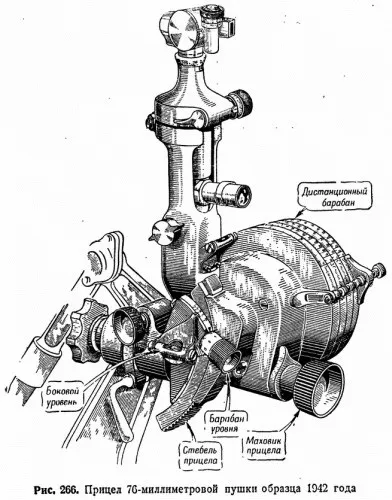

Основні частини прицілу (рис. 266) - стебло, дистанційний барабан і бічний рівень.

Стебло прицілу - це вигнутий по дузі брусок, на верхньому кінці якого міститься в кошику знайома вже вам панорама. Стебло може висуватися вгору і опускатися вниз у дуговом пазе корпусу прицілу. Щоб висунути або опустити стебло, потрібно обертати маховик прицілу. З цим же маховиком з'єднаний дистанційний барабан, на зовнішній поверхні якого є кілька шкал з поділами. Шкали ці призначені для стрільби різними снарядами. При обертанні маховика прицілу обертається і дистанційний барабан, а його розподілу, які відповідають різним відстаням стрільби, проходять повз нерухомий покажчика. Зліва до стебла прицілу прикріплений бічний рівень, який при обертанні барабана рівня повертається у вертикальній площині. При цьому кут нахилу осі рівня в «тисячних»

можна відрахувати за шкалою на коробці рівня з точністю до 1-00 і за шкалою на кільці барабана - з точністю до 0-01.

Як же проводиться вертикальна наводка?

Покладемо, що ви вже зробили горизонтальну наводку в видиму ціль, яка знаходиться точно на горизонті знаряддя, при цьому горизонтальну риску перехрестя панорами ви також поєднали з метою. Приціл ж у вас з дистанційного барабану поставлений на розподіл 0 (проти нерухомого покажчика), тобто стебло прицілу до відмови опущений вниз.

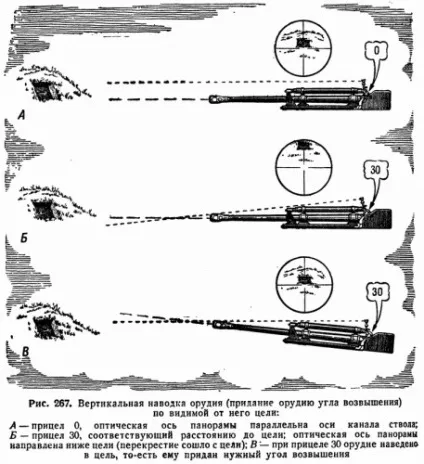

При такій установці прицілу ствол спрямований якраз в ціль (рис. 267, А). Але стріляти при такому положенні стовбура ви не можете: снаряд не долетівши до цілі. Ви вже знаєте, що ствол повинен «дивитися» вище цілі.

Нехай дальність до цілі, в яку ви наводите знаряддя, дорівнює 1500 метрам. При якій установці прицілу на цю дальність потрібно стріляти?

Ваша мета - амбразура оборонної споруди. Так як амбразура закрита броньовий заслінкою, ви повинні вести стрільбу бронебійним снарядом, попередньо встановивши приціл на тій шкалі дистанційного барабана, яка має напис «Бронебійний». Зміна установки прицілу на одну поділку цієї шкали змінює дальність падіння снаряда на 50 метрів, а отже, при відстані до мети 1500 метрів приціл треба встановити на 30 поділок.

Ви починаєте обертати маховик прицілу і висуваєте стебло його до тих пір, поки до покажчика не підійде то розподіл дистанційного барабана, біля якого стоїть число 30. Приціл, таким чином, встановлено правильно. Але стовбур ви ще не рухали, він зберігає колишнє своє становище, варто не під тим кутом, який вам потрібен (рис. 267, Б).

Як привести стовбур в потрібне положення?

Тут вам допоможе знову-таки панорама. Адже вона прикріплена до стебла прицілу. Висунувши приціл, ви тим самим змінили положення панорами: панорама нахилилася вперед, і її перехрестя тепер

«Дивиться» нижче мети. Щоб повернути перехрестя панорами в попереднє положення, ви, не чіпаючи прицілу, піднімаєте дульну частина стовбура і цим самим ставите стовбур якраз під тим кутом, який потрібен. Піднімаючи дульну частина стовбура, ви дивитеся в окуляр панорами. Як тільки ви побачите, що горизонтальна риса перехрестя поєдналася з метою, ви відразу ж перестаєте піднімати дульну частина стовбура (рис. 267, Б). Ви направили перехрестя панорами знову в ціль і разом з тим надали стовбура потрібний кут піднесення.

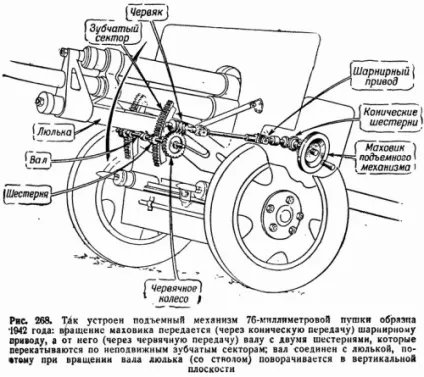

Для опускання і піднімання дульной частини стовбура ви користувалися підйомним механізмом гармати. Пристрій підйомного механізму можна бачити на рис. 268 Механізм цей щлеет мдховік, який і потрібно повертати за допомогою рукоятки.

Робота підйомним механізмом не вимагає великих зусиль, незважаючи на те, що ствол має велику вагу і частина стовбура, що знаходиться попереду цапф гармати, значно важче тієї частини, яка знаходиться ззаду. Такий нерівномірний розподіл ваги створює неврівноваженість частин стовбура, що гойдаються близько осі цапф.

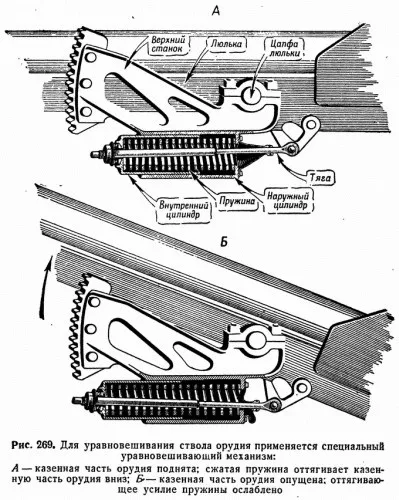

Здавалося б, неврівноваженість частин стовбура повинна ускладнювати роботу підйомним механізмом. Однак в сучасних гарматах влаштовано спеціальне пристосування, яке служить для врівноваження гойдаються частин, стовбура. Це так званий врівноважує механізм. Дія його заснована на тому, що знаходяться в ньому досить пружні пружини або підпирають дульну частина стовбура від низу до верху або ж відтягують казенну частину стовбура вниз. У 76-міліметрової гармати зразка 1942 року пружини врівноважує механізму відтягують задню частину люльки, а разом з нею і казенну частину стовбура, вйіз (рис. 269). Тим самим відновлюється порушена рівновага частин стовбура, і навідник звільняється від зайвих зусиль при обертань рукоятки маховика підйомного механізму. Так виробляється вертикальна наводка по видимій від знаряддя мети.

До сих пір ми говорили весь час, що при установці кутоміра на 30-00 перехрестя панорами «дивиться» в тому ж напрямку, в якому «дивиться» стовбур. Однак це ще не означає, що напрямок оптичної осі панорами паралельно напрямку осі каналу ствола.

Справа в тому, що головка панорами повертається не тільки вправо і вліво; вона, або, вірніше, її оптична частина - відбивач - може ще повертатися вгору і вниз. Значить, навіть при установці прицілу 0 і кутоміра 30-00 головка може «дивитися» вище або нижче стовбура.

Щоб оптична вісь панорами при установці прицілу 0 була паралельна стовбура, відбивач повинен стояти на «нулі». якщо це не

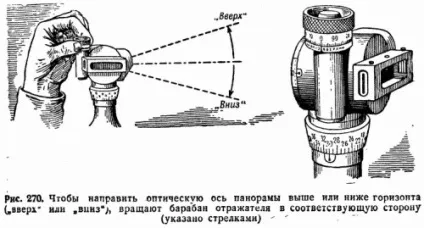

дотримано, то потрібно повернути барабан відбивача панорами (ріс.270), На цьому барабані теж є покажчик і кільце, розділене на 100 поділок, а на голівці панорами - покажчик і 6 поділів. Обертаючи барабан відбивача, ви спочатку поставите головку панорами так, щоб покажчик на голівці стояв проти середньої рисочки, а потім підведете до покажчика барабана розподіл 0 його кільця.

Про це завжди необхідно пам'ятати при прямій наводкою, тобто коли оптичну вісь панорами (перехрестя) направляють в ціль. Для цього навіть подають спеціальну команду «Відбивач нуль». Почувши таку команду, навідник відразу зобов'язаний перевірити, чи поставлений у нього відбивач на нуль.

Може виникнути питання: навіщо потрібно, щоб відбивач панорами повертався вгору і вниз, якщо при прямій наводкою в ціль установка відбивача повинна бути 0 (нуль)?

Відповідь на це питання ви швидко знайдете, якщо вам доведеться наводити перехрестя в якусь допоміжну точку наведення, розташовану вище або нижче знаряддя. Не май відбивач здатності повертатися у вертикальній площині, ви не змогли б навіть побачити

цю точку наведення: повертаючи відбивач в потрібну сторону, ви зможете підняти або опустити перехрестя панорами і поєднати його з точкою наводки.

Повертати відбивач вгору або вниз доводиться ще в тих випадках, коли панорама використовується для вимірювання вертикальних кутів в «тисячних». Для цього ви ставите відбивач на нуль і, діючи підйомним механізмом, наводите перехрестя спочатку в одну точку, а потім, обертаючи лише барабан відбивача, поєднуєте перехрестя з іншого вище або нижче розташованої точкою. Виміряний таким чином кут ви Новомосковскете проти покажчиків на голівці панорами і кільці барабана.

При вимірі вертикального кута за допомогою панорами можна обійтися і без підйомного механізму. Для цього, обертаючи тільки барабан відбивача, потрібно навести перехрестя панорами спочатку в одну точку, а потім в іншу і записати отримані відліки. Вимірюваний кут в цьому випадку буде дорівнює різниці цих відліків.

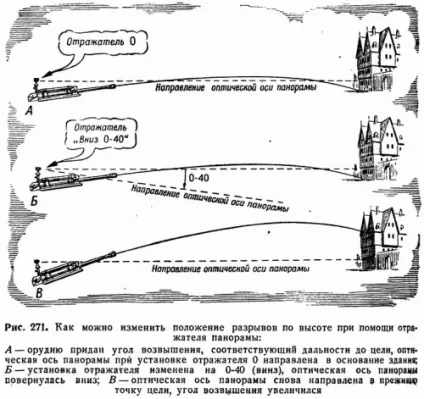

Крім того, при стрільбі прямою наводкою для кращого ураження цілі іноді буває необхідно змінити положення розривів по висоті. І в цьому випадку можна скористатися рефлектором. Наприклад, стрілянина ведеться при відбивачі нуль по високій будівництві (рис. 271, А), причому розриви виходять у її заснування. Споруда видно від знаряддя по висоті під кутом 0-40. Потрібно зруйнувати верхню частину споруди. Що потрібно для цього зробити? Ви повертаєте барабан відбивача в сторону, показану стрілкою з написом «Вниз», і встановлюєте проти покажчика барабана розподіл 40. Перехрестя панорами при цьому опуститься вниз (рис. 271, Б). Тоді, не чіпаючи панорами, а діючи лише підйомним механізмом, ви підводите перехрестя знову до тієї точки цілі, з якою воно було поєднане до зміни установки. Тим самим ви зміните положення ствола гармати: кут піднесення його збільшиться на 0-40 (рис. 271, В). Від цього зміниться на необхідний кут і положення розривів по висоті.
