Вентильовані фасади види систем і вартість

У статті описаний принцип дії вентильованого фасаду, а також способи його пристрою. Ви дізнаєтеся про те, як підібрати систему вентильованого фасаду саме для вашого будинку. У статті наведено порівняльні характеристики каркаса, а також ціни на оздоблювальні панелі.

Оздоблення фасаду виконує не тільки декоративно-оздоблювальні, але і захисні функції, оберігаючи несучі стіни від впливу руйнівних чинників - вітру, дощу, сонця. Тому правильному влаштуванню фасаду традиційно приділяється особлива увага.

Для чого потрібна вентиляція фасаду

При обробці або реконструкції фасаду, як правило, попутно робиться його утеплення. У гонитві за найкращою теплоізоляцією замовник часто забуває або ігнорує найважливіший показник утеплювача - паропроникність. Це загрожує великими проблемами: підмокання, промерзанням і передчасним руйнуванням несучої стіни.

Принцип утворення конденсату пояснює, як це відбувається: в місці контакту різних температур (холоду і тепла) на твердих поверхнях накопичується волога. Часто це стає причиною «крижаних стін» або зіпсованої внутрішньої обробки. Єдиний вихід - забезпечити вологи можливість вільно випаровуватися в атмосферу, т. Е. Зовні будівлі.

У зв'язку з цим, при влаштуванні фасадів «мокрим» способом (нанесенням розчинних оздоблювальних шарів) використовують паропроникні склади. В іншому випадку застосовується система вентильованого фасаду.

Вентильований фасад - принцип дії

На відміну від «мокрого», вентильований фасад не має розчинних шарів, але також надійно захищає стіну, дозволяючи волозі виходити з утеплювача. Спосіб монтажу базальтових або скловатних плит при цьому ідентичний - на спеціальний клей і дюбелі типу «парасолька» (іноді без клею). При влаштуванні вентильованого фасаду на стіну заздалегідь зміцнюються анкери або виносної профіль для подальшого кріплення оздоблювального матеріалу.

Система кріплень передбачає не тільки запас простору на товщину утеплювача, але і продухи - відстань між утеплювачем і захисним шаром (обробкою).

Вентильований фасад: 1 - цоколь; 2 - стіна; 3 - анкерний болт; 4 - потік повітря; 5 - кронштейн; 6 - основна напрямна; 7 - композитні касети; 8 - теплоізоляція

Важливо! Розмір продуху вентильованого фасаду при висоті стіни до 4 м дорівнює мінімум 50-60% товщини утеплювача. При більшій висоті стіни її розбивають на рівні ділянки і влаштовують додаткові проміжні продухи. При меншій висоті допускається менший продухи, але не менше 30% товщини утеплювача.

Робота такого фасаду доводиться в основному на опалювальний сезон, коли перепад температур найбільш виражений. Це відбувається так: стіна прогрівається опаленням зсередини і нагріває деяку частину мінеральної вати. Відповідно, нагрівається і волога, накопичена в точці роси. У момент навіть короткочасного підвищення зовнішньої температури волога випаровується з вати, вона просушується і цикл повторюється.

Ефективність роботи вентильованого фасаду визначається швидкістю випаровування вологи, а цей показник безпосередньо залежить від об'єму повітря, що проходить по продуху.

Важливо! Чим краще повітрообмін в продухами, тим ефективніше робота вентильованого фасаду.

Тому ширину продуху краще зробити з невеликим (10-15 мм) запасом і уважно перевірити на відсутність перешкод.

У верхній частині фасаду обов'язково влаштовують вентильований простір. Найкраще це зрозуміло на прикладі перфорованих софітів сайдингу. Простір над панелями софітів повідомляється з продухами стіни. Щодо тепле вологе повітря піднімається уздовж стіни, потрапляє в порожнину софіта і вивітрюється через його перфорацію.

Каркас вентильованих фасадів

Головним елементом вентильованого фасаду є каркас. Він може бути двох видів.

Металевий каркас

Складається з набору профільних і штампованих деталей з оцинкованої сталі товщиною 1,5-2 мм (горизонтальні елементи) і 0,5-1,0 мм (вертикальні елементи). Їх застосовують для облицювання висотних будівель матеріалами, вага яких становить до 70 кг на 1 м 2 *.

* Всі показники несучої здатності вказані в розрахунку на осередок сітки точок кріплення не більше 600х600 мм.

В цілому металевий каркас являє собою збалансовану систему, кожна деталь якої вивірена і випробувана перед виробництвом. Кустарне виготовлення таких систем не практикується через високі виробничих витрат. Тому довіра до будь-якої такої системи, яка присутня на ринку, досить висока.

1. Висока надійність і довіру (вимагає сертифікації).
2. Технологічність, зручність в роботі (всі деталі добре підігнані).
3. Висока несуча здатність (до 70 кг / м 2), оздоблювальний матеріал необмежений.
4. Стійкість до атмосфери (оцинкований метал нечутливий до вологості).
5. Рухливість системи (компенсує теплові розширення металу).

1. Висока вартість системи (у порівнянні з дерев'яною).
2. Прив'язка до постачальника (необхідно замовляти комплект у виробника або продавця).
3. Незамінність деталей (елементи різних систем не взаємозамінні).
4. Потрібно різноманітний інструмент (клёпочнік, болгарка і т. Д.).

Аналіз властивостей системи призводить до висновку, що вона продумана, надійна, але при цьому коштує дорого. Альтернативою металу, в цьому випадку, може послужити дерево.

дерев'яний каркас

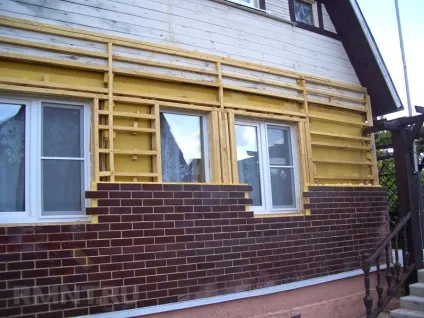

Дана система створюється на місці з бруска 50-60х50-60 мм. Його монтують примітивним способом - простим наскрізним кріпленням до стіни самої направляючою. При цьому брус, між яким встановлюють плити утеплювача, розташовується горизонтально. Потім на нього накочують паропроницаемую гідроізоляцію - супердифузійну мембрану і притискають її вертикальної контробрешетування. При цьому максимальна товщина утеплювача 50 мм з продухами 20-25 мм (рейка контробрешетування 20х40).

1. Вартість системи в рази нижче металевої.
2. Досить дві одиниці електроінструменту - перфоратор і шуруповерт.
3. Доступність матеріалу.

1. Всі проблеми з деревом (розсихання, комахи і т. Д.).
2. Менша несуча здатність (до 20 кг / м 2).
3. Менша точність вирівнювання (за рахунок недоліків пиломатеріалу).
4. Обмежені можливості застосування обробки.

Дерев'яний каркас буде логічно застосувати на легких каркасних стінах під легку обробку за умови, що стіна утеплена всередині. Варіант хороший при обмеженості в коштах.

Комбінований каркас поєднує в собі кращі властивості обох систем. Принцип пристрою: до стіни монтується звичайний оцинкований куточок, на який кріпляться горизонтальні напрямні. До них в свою чергу кріпиться вертикальна контробрешетування. Властивості такого каркаса:

1. Вартість системи дорожче дерев'яною тільки на ціну куточків.
2. Можна укласти до 250 мм утеплювача (на довжину полки куточка).
3. Несуча спроможність - до 40 кг / м 2.
4. Зручно кріпити оздоблювальний матеріал.
5. Можна застосувати будь-яку обробку, крім важких видів (метал, камінь, керамограніт).

Всі три варіанти гарні по-своєму і далі ми розповімо, які можливості зовнішнього вигляду надає вентильований фасад.

Зовнішні панелі вентильованого фасаду

Існує кілька різновидів оздоблювальних елементів. Вони підрозділяються в залежності від своєї ваги і приналежності до системи.

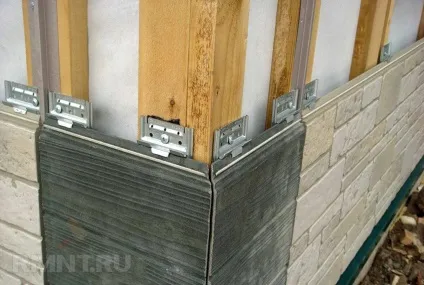

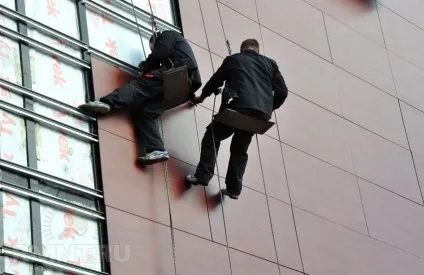

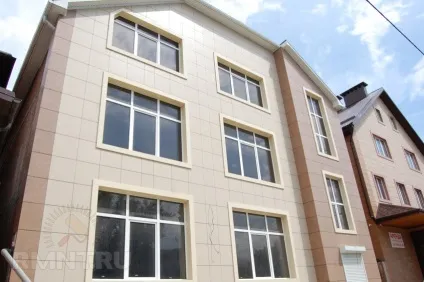

Плити штучного каменю * (керамограніт). Мають правильні форми і призначені для облицювання міських будівель. Камінь виключно надійний і довговічний - реальний термін експлуатації ще не вийшов ні в однієї змонтованої системи. Може бути придбаний окремо від системи, яка передбачає кріплення для каменю під різну товщину.

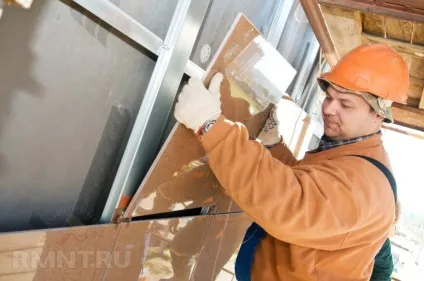

Касетні панелі *. Заводські вироби, взаємопов'язані з типом направляючих каркаса і типом кріплення. Зазвичай їх розраховує, виробляє і монтує одна фірма.

Лінеарна панель *. Високотехнологічний продукт з поліестеру. Має захисні і утеплюють властивості.

* Керамограніт, касетні і лінеарні панелі монтуються тільки на заводський металевий каркас.

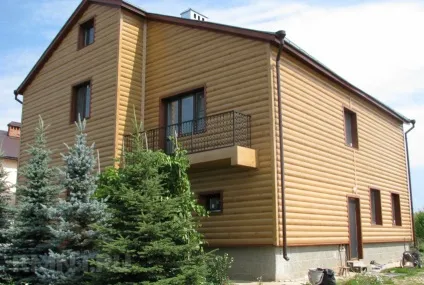

Блок-хаус - середній за ціною і вазі дерев'яний матеріал. Для його монтажу потрібна дерев'яна обрешітка, тому каркас найкраще підібрати комбінований.

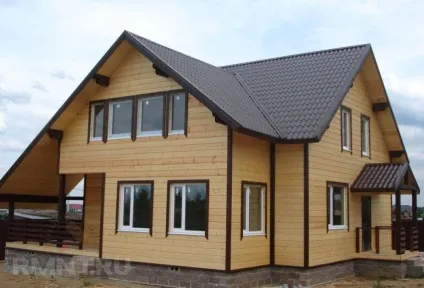

Вагонка. По суті, це полегшений блок-хаус, а значить, досить буде звичайного дерев'яного каркаса.

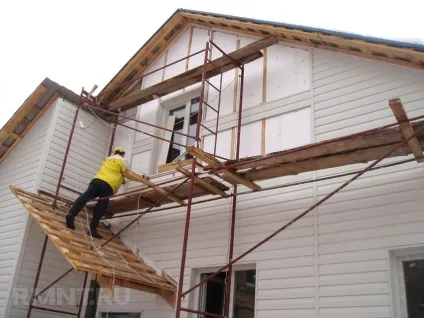

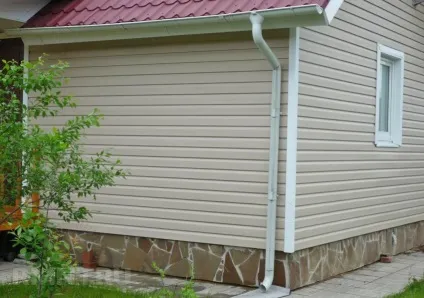

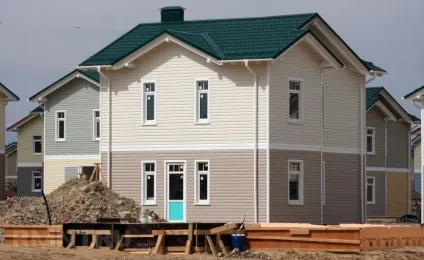

Вініловий сайдинг. Найлегший і простий в монтажі матеріал зовнішньої обробки. Його зручно монтувати до рейки саморізами або цвяхами. Вага сайдингу - 2-4 кг / м 2. тому дерев'яний каркас підходить. Тим більше що система сайдингу є самовирівнюючої.

Оздоблювальні панелі. Це величезна кількість самих різних панелей полімерного походження. Їх роблять з пінопласту і ППУ, називають термосайдінг і цокольним панелями, а також монтують безпосередньо до стіни. Будь-яка панель, що має більше 600 мм в довжину, може стати частиною вентильованого фасаду. Залежно від ваги для неї підбирають дерев'яний або комбінований фасад.

Таблиця. Ціни на оздоблювальні панелі для вентильованого фасаду
