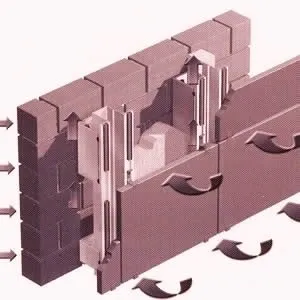

Вентильовані фасади технологія монтажу, нюанси
Досвідченим монтажникам добре відомо, що більшість пошкоджень на облицювальних матеріалах, які проявляються протягом перших кількох років використання, виникають через допущених помилок на стадіях проведення будівельно-монтажних робіт.
Саме тому до установки складних вентильованих фасадних систем слід підходити з усією відповідальність.
Технологія проведення монтажних робіт
Загальна інструкція установки вентильованих фасадів передбачає дотримання ряду важливих умов і виконання кількох основних етапів робіт.
Підготовка до монтажних робіт
В першу чергу, на ділянці будівництва повинна бути позначена спеціальна зона, перебування в якій сторонніх людей може бути небезпечним, зазвичай така зона складає не менше 3-х метрів від всіх стін споруди.
Після цього, по периметру споруди здійснюється установка спеціальних фасадних підйомників, а також зводяться необхідні інвентарні споруди - ділянки для зберігання матеріалів, майстерні для підготовки фасадних конструкцій до монтажних робіт.
Весь спектр монтажних робіт по установці вентильованих фасадів повинен проводитися відповідно до норм СНиП, що встановлюють правила монтажу та оздоблення несучих і огороджувальних конструкцій.
У цих нормативних документах особливо підкреслюється, що проведення монтажу вентильованого фасаду не допускається в умовах сильного туману, ожеледиці, грози, при температурі нижче -20 градусів Цельсія і вітрі зі швидкістю 15 метрів в секунду і вище.
Розмітка точок для монтажу кронштейнів
Розмітка точок монтажу кронштейнів на стіні споруди також можна назвати своєрідними підготовчими роботами, так як цей процес не зачіпає використання елементів вентильованих фасадів.
Розмітку слід проводити в точній відповідності з інструкцією і технічною документацією, що супроводжує будь-який пристрій навісного фасаду.
В першу чергу, монтажники повинні визначити нижню горизонтальну лінію розташування опорних кронштейнів і двох крайніх кріплень, розташованих по краях вертикальних ліній.
Крайні точки нижньої горизонтальної лінії повинні бути визначені за рахунок використання нівеліра, все позначки повинні робитися незмивною фарбою, щоб розмітка на не порушилася в процесі установки.
Після визначення крайніх точок рулеткою і рівнем, слід зазначити фарбою всі проміжні точки, де будуть розташовані кріплення.
Визначення вертикальних ліній розташування кронштейнів здійснюється за рахунок спуску спеціальних схилів з парапету будинку перпендикулярно горизонтальній лінії.
Виски проводять через точки горизонтальної лінії і розташування вертикальної і розмічають необхідні точки кріплення.
установка кронштейнів
Весь цей процес можна розділити на чотири основні етапи:
- На першому етапі монтажники проводять буріння отворів в стінах будівлі за допомогою спеціальних технічних засобів.
- За допомогою анкерного дюбеля, в кожен отвір для кронштейна вводять спеціальну паронітових прокладку.
- Шуроповерти проводиться установка необхідного числа кронштейнів для монтажу системи вентильованого фасаду.
- Установка необхідних засобів захисту, що забезпечують захист від впливу вологи, вітру і перепадів температури.
Засоби захисту перед установкою вентильованого фасаду включають в себе надійний теплоізоляційний шар і монтаж спеціальної плівки для захисту від вологи і вітру.
Спочатку фахівці повинні навісити на стіну плити утеплення, поверх яких мають вітрогідрозахистна мембрани і тимчасово їх закріплюють.
Після цього потрібне створення отворів в стіні для тарілчастих дюбелів, організованих за допомогою використання дрилі або перфоратора.
Кількість і місця їх розташування повинні визначаться відповідно до розрахунків і планами індивідуального проекту.
Особливості установки плит теплоізоляції вентильованих фасадів
Вид і товщина використовуваних плит для організації надійного вентильованого фасаду повинні визначатися в ході професійного розрахунку технічних характеристик для кожного проекту індивідуально.
Цю роботу можна довірити професійним будівельникам або провести її самостійно, користуючись однією з інструкцій.
Сучасні технології монтажу припускають розташування кріплень для установки фасаду на відстані не менше 50 мм від краю плити.
Монтаж утеплювачів плит слід починати з самого нижнього ряду, який встановлюється на кріплення цоколя або організований профіль.
Усі наступні плити укладають у напрямку знизу вгору.
Плити рекомендується вішати по горизонталі в шаховому порядку таким чином, щоб між окремими виробами не залишалося наскрізних щілин.
Відповідно до діючих правил, допустимий рівень незаповненого шва не може перевищувати 2-х міліметрів.
У деяких випадках, перед монтажем теплоізоляції, окремі плити можуть вимагати невеликого коректування форми або розміру, такі роботи проводяться за допомогою різного ручного інструменту.
установка напрямних
Після установки теплоізоляції, починається монтаж направляючих профілів до кронштейнів. Даний процес поділяється на 2 основні етапи:
- Установка напрямних профілів в організовані пази кронштейнів.
- Закріплення профілів на несучі кронштейни за допомогою спеціальних заклепок. В опорних кронштейнах профіль повинен монтуватися вільно за рахунок чого досягається його вільне пересування по вертикальній лінії.
Зазор між окремими напрямними необхідний для компенсації температурних деформацій, величина зазору повинна бути не менше 8 і не більше 10 мм.
Монтаж облицювання системи вентильованого фасаду
Залежно від матеріалу, з якого виконані конструкції вентильованого фасаду, визначається набір дій по монтажу облицювання.
Як приклад буде розглянуто варіант установки фасаду з керамограніта.
При установці керамогранитной плитки, будівельники повинні дотримуватися таку послідовність дій:
- Проведення розмітки отворів для кріплення кляммеров, кількість яких визначається планом проекту.
- Створення необхідних отворів в встановлених напрямних за допомогою дриля. Слід враховувати, що отвір повинен перевищувати діаметр використовуваних заклепок на 0,2 міліметра.
- Монтаж кляммеров і кріплення їх до каркаса системи за допомогою заклепок. В цей же час проводиться установка керамогранитной плитки.
Перевірка якості монтажу вентильованого фасаду
Монтажні роботи та всі кріплення вентильованого фасаду проводяться в чіткій відповідності з проектною документацією та чинними нормативними актами з будівництва.
Установка повинна супроводжуватися контролем якості монтажу, в ході якого проводиться перевірка на відповідність дій монтажників проектної документації.
