Вентиляція з рекуперацією тепла

Рекуперація (від лат. Recuperatio - зворотне отримання, повернення), повернення частини матеріалу або енергії, що витрачаються при проведенні того чи іншого технологічного процесу, для повторного використання в тому ж процесі.

Плюсом рекуперації є економія енергії, і як наслідок, економія коштів на експлуатацію системи вентиляції. Іноді, коли є обмеження в можливому обсязі споживаної енергії і встановити потужну огрівальну систему неможливо використання рекуператора є хорошим рішенням завдання.

Мінусом є необхідні додаткові початкові вкладення на установку рекуператора.

Що таке рекуперація тепла?

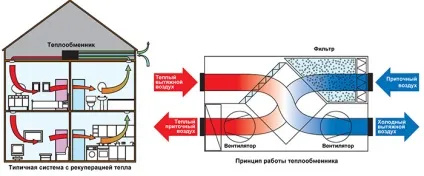

Рекуперація тепла або зворотне отримання тепла - це процес теплообміну, при якому тепло забирається від повітря, що видаляється і передається свіжому нагнітається повітря. Рекуперація застосовується з використанням припливно-витяжних установок і центральних кондиціонерів з наявністю в них рекупераціонного теплообмінника. Процес проходить в рекупераційних теплообміннику таким чином, що викидається і свіже повітря абсолютно відділені один від одного, щоб не відбулося їх змішування.

В охолоджуваних приміщеннях можна використовувати рекупераціонние теплообмінники також зворотним способом, тобто для рекуперації холоду. При цьому подводимую повітрю передається холод від відведеного повітря.

Важливою характеристикою рекуператорів є Коефіцієнт ефективності рекуперації.
Коефіцієнт ефективності рекуперації тепла виражає відношення між максимально можливим отриманим теплом і теплом, отриманим в дійсності. Теоретично ефективність може змінюватися в межах від 30 до 90%. Ця характеристика залежить від вартості, виробника і типу рекуператора.

типи рекуператорів

1. Пластинчасті рекуператори

Видаляється і припливне повітря проходять по обидва боки цілого ряду пластин. У пластинчастих рекуператорах на пластинах може утворюватися кілька конденсату, тому вони обладнані відводами для конденсату. Конденсатозбірники мають водяний затвор, який дозволить вентилятору захоплювати і подавати воду в канал. Через випадання конденсату існує серйозний ризик утворення льоду в холодну пору року. Пластинчасті рекуператори характеризується високою ефективністю (50-80%), є найпоширенішими і відносно дешевими, широко використовуються на малих підприємствах, і в невеликих будинках, котеджах, магазинах.

2. Роторні рекуператори

Тепло передається обертовим між що видаляється і припливним каналами ротором. Це відкрита система, і тому тут великий ризик того, що бруд і запахи можуть переміщатися з повітря, що видаляється в припливне, однак, деякі виробники стверджують, що в їх рекуператорах виключено змішування. Рівень рекуперації тепла може регулюватися швидкістю обертання ротора. Мають найвищу ефективністю (75-90%), і відповідно ціною. Переважно використовуються на великих промислових підприємствах, цехах, у великих будинках.

3. Рекуператори з проміжним теплоносієм

Вода або водно-гліколіевий розчин, циркулює між двох теплообмінників, один з яких розташований у витяжному каналі, а інший в припливному. Теплоносій нагрівається повітрям, що видаляється, а потім передає тепло повітрю приточування. Теплоносій циркулює в замкнутій системі і відсутній ризик передачі забруднень з повітря, що видаляється в припливне. Передача тепла може регулюватися зміною швидкості циркуляції теплоносія. Ці рекуператори мають низьку ефективність (45-60%).
Володіючи низькою ефективністю, використовуються в разі, якщо видаляється повітря сильно забруднене або токсичний, коли змішування неприпустимо.

4. Камерні рекуператори

Камера розділяється на дві частини заслінкою. Повітря, що видаляється нагріває одну частину камери, потім заслінка змінює напрям повітряного потоку таким чином, що припливне повітря нагрівається від нагрітих стінок камери. Забруднення і запахи можуть передаватися з повітря, що видаляється в припливне. Характеризується високою ефективністю (70-80%).

5. Теплові труби

Даний рекуператор складається із закритої системи трубок, заповнених фреоном, який випаровується при нагріванні повітрям, що видаляється. Коли припливне повітря проходить уздовж трубок, пара конденсується і знову перетворюється в рідину. Має низьку ефективність (50-70%).
