Вентиляція каналізації в приватному будинку і багатоквартирному, схеми

Каналізація будь-якого приватного будинку потребує вентиляції. Доказом цього служать «дивні» звуки, булькання і сморід, які проникають через сливи при сильному вітрі або жарким літом. Вкладення в облаштування вентиляції каналізації багатоквартирного будинку та котеджу, збережуть затишок і приємну атмосферу житла, не надто розоривши бюджет.

Сифон і сторонні запахи

Деякі господарі сумніваються, а чи потрібна в каналізації приватного будинку вентиляція. І переконуються в її необхідності, коли сморід поширюється з санвузлів і кухні по всьому будинку.

Склад каналізаційних стоків неоднорідний, тому в трубах постійно йдуть процеси бродіння, що супроводжуються газоутворенням. Щоб запобігти виходу запахів каналізації з вентиляції зливні отвори сантехніки оснащуються сифоном (гідрозатворів).

При ідеальній роботі каналізації сифон заповнений водою до певного рівня. Якщо деякий час сантехнікою не користуються, рівень води падає, органічні пари поширюються по приміщенню.

Вентиляція потрібна для збалансування тиску в системі зливів.

Огидні запахи і булькання пояснюються ще й тим, що при змиві фекалій в трубах падає тиск. Рідина з повних сифонів затягується всередину труб і ніщо не перешкоджає смороду.

Уникнути появи вакуумних пробок можна лише одним способом - пристроєм вентиляції каналізаційної системи.

Чи потрібна вентиляція каналізації в приватному будинку?

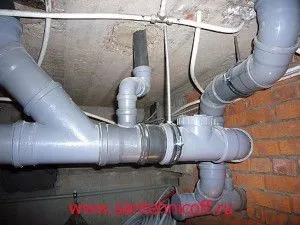

каналізація житлового будинку

Будівельні норми дозволяють використовувати каналізацію без вентиляції в будинках не вище 2-х поверхів з невеликим обсягом каналізаційних стоків.

Якщо обсяг стоків перекриває перетин стічної труби, для каналізації вентиляція обов'язкове.

Сток не перекриє, коли в будинку одночасно працює одне сантехнічне пристрій. Наприклад, стандартний діаметр зливу унітазу 7 см, а діаметр труби 11 см. Але якщо одночасно злити два унітази, каналізація перекриє. До відома, діаметр зливної труби ванни або умивальника 5 см.

Підрахувавши можливий залповий скид всієї сантехніки будинку, стає зрозуміло, чи потрібна вентиляція каналізації в приватному будинку.

Обов'язково обладнується вентиляція в каналізації, якщо:

• діаметр стояків дорівнює або менше 5 см;
• будинок дво- або більш поверховий, санвузли та умивальники розташовуються на всіх поверхах;
• в самому котеджі або біля нього є басейн або велика ванна.

Ще один аргумент на користь схеми вентиляції для каналізації приватного будинку: сучасні сифони часто дуже невеликого обсягу і міститься в них вода може пересохнути за кілька діб.

Повернулися після нетривалої відсутності власники будуть неприємно здивовані неприємного запаху в будинку.

Фанова труба в такому випадку відіграє роль димоходу. Завдяки різниці тисків повітря з каналізації відводиться на вулицю.

Фанова труба вентиляції

фанова труба із пластику

Головне в пристрої вентиляції каналізації приватного будинку - це фанова труба. Вона виводить «пахучі» гази назовні.

Зазвичай при проектуванні будинку передбачається канал для фанової труби.

Правила розташування фанової труби:

• Кінець фанової труби виводиться за межі даху мінімум на півметра;
• Відстань до вікон і балконів - мінімум 4 метри щоб не турбував запах;
• Заборонено виводити фанову трубу в загальнобудинкове вентиляцію;
• Можливо верхове об'єднання каналізаційних стояків однією трубою для вентиляції;
• Не бажано виводити вентиляційний стояк під карниз даху. Є висока ймовірність його поломки сповзаючим з покрівлі снігом;
• Оголовок труби прикривається вентиляційним парасолькою для каналізації. Вентиляційний зонт вирівнює тиск в каналізації, оберігає систему від попадання дощу і снігу. На відміну від дефлекторів, вентиляційні парасолі для каналізації стійкі до обмерзання в холодну пору року.

За правилами кожен каналізаційний стояк вентилюється окремо. Для цього фанову трубу монтують на найбільш віддалений від місця виходу каналізації з котеджу стояк. Через неї буде вентилюватися і септик. На кінці інших стояків для вентиляції каналізації встановлюють вакуумні клапани.

Фанові труби для кожного стояка складають оптимальну схему вентиляції каналізації приватного будинку.

Матеріали і монтаж каналізаційної вентиляції

Залежно від виходів можливі дві схеми вентиляції каналізації приватного будинку:

• Утеплення або ізольована;
• Неізольована.

Перший варіант широко використовується в місцевостях із суворим кліматом.

У приватних будинках для вентиляції каналізації використовують ПВХ-труби, які недорогі, герметично з'єднуються між собою, легко монтуються.

Діаметр перетину фанової труби слід підбирати більше або дорівнює перерізу стояка, від 5 см в 1-поверховому будинку і від 11 см в 2-х і більше.

Діаметр утепленого стояка на виході близько 16 см.

Діаметр труб для вентиляції каналізації в багатоквартирному будинку і котеджі для:

• підводки до раковин або біде 3 - 4,5 см;
• кухонних мийок, душових кабін, ванн - 5 см;
• унітазів 11 см;
• стояків 6,5 - 7,5 см.

Вентиляція каналізації в багатоквартирних будинках, що з'єднує 2 і більше стояків, виконується з ПВХ-труб до 20 см діаметром. Для з'єднання колекторів і колодязів використовуються труби ще більших перетинів.

Вакуумні клапани вентиляції

внутрішній каналізаційний клапан

Клапани використовують в якості альтернативи або доповнення фанової трубі. Це вихід, якщо будинок вже побудований, але вентиляція передбачена.

Клапани вентиляції не повинні обмерзати, зазвичай їх встановлюють на горищі. Механізм дії вентиляційного клапана для каналізації дуже простий. Просвіт його герметично прикритий мембраною, утримуваної слабкою пружинкою. Коли зливається вода, в стояку розряджається повітря, мембрана відсувається і запускає повітря всередину каналізаційної системи. Тиск в трубі вирівнюється, і клапан автоматично закривається. Таким чином, відкритий клапан лише тоді, коли необхідно запустити повітря з приміщення в труби.

Деякі власники вважають за краще встановлювати вакуумний клапан для вентиляції каналізації безпосередньо у ванній кімнаті або туалеті. У такому випадку важливо забезпечити доступ до нього для контролю.

Клапан повинен знаходитися вище статі на 30 - 35 см.

Клапан для вентиляції системи каналізації можна зібрати самостійно.

Матеріали і інструменти:

• З кришки вирізаємо коло діаметром 50 мм, в центр укручуємо саморіз;
• З поролону вирізаємо коло трохи більшого діаметра і приклеюємо до гуртка з пластика, витягнувши саморіз;
• В кінцевому трійнику проробляємо отвори діаметром 5 мм з проміжками 25 мм, пробиваємо шилом отвір і вставляємо саморіз;
• Тепер шуруп викручуємо і збираємо готовий клапан.

Якщо клапан зібраний правильно, повітря, що вдихається в отвори, буде проходити вільно. Ширина щілини регулюються саморезом.

На жаль, вакуумний клапан може лише частково замінити повноцінну систему вентиляції.

Через деякий час він може засмітитися або зламатися. І абсолютно марні клапани при пересиханні гідрозатворів.

Фанова труба попереджає всмоктування гідрозатворів з сифонів в труби і дуже ефективно запобігає появі запаху каналізації. Вентиляція зменшує сморід і при пересиханні водяних затворів, характерне для душових і трапів.

Зливний сантехнічне обладнання обов'язково повинно містити гідрозатвор. Навіть при грамотному пристрої вентиляції приватного будинку частина неприємних запахів може проникати через зливи без гідрозатвори.

Підводка вентиляції до каналізації

свіже повітря в будинку і у дворі

Іноді навіть грамотна схема не забезпечує якісну вентиляцію каналізації в приватному будинку. Якщо підводка дуже довга (понад 3 м), вентиляція потрібна посилена.

Щоб вирішити проблему, потрібно збільшення перетину підводки. Так, розрахунковий показник 4 см збільшується до 5 см при довжині 3 метри.

Якщо ж підводка 5-метрова, діаметр збільшується на 1 \ 4. Збільшити перетин підводки доведеться і при перепаді висот від 1 до 3 метрів. Також потрібно збільшення діаметра, коли при підведенні до унітазу перепад висоти склав більше 100 см.

Якщо цей метод не діє, доведеться обладнати додаткову вентиляцію каналізації приватного будинку у вигляді вакуумного клапана або додаткової фанової труби.
