Вентиляція фарбувальної камери

Вентиляція фарбувальної камери - це тільки не тільки засіб підвищення комфорту, а й необхідна умова забезпечення власної безпеки. Витяжка допомагає відводити токсичні випари, що виділяються при нанесенні фарби, а також видаляють пил, дрібні абразивні частки, які могли залишитися в повітрі після шліфування поверхні ручним або електричним інструментом.

Якщо ви маєте намір в гаражі проводити фарбування автомобілів, будь-яких деталей або виробляти декоративну обробку поверхонь, вентиляція у фарбувальній камері дозволить виконати санітарно-гігієнічні вимоги. Її легко можна зробити своїми руками, без значних фінансових вкладень, провівши розрахунки продуктивності та правильний монтаж.

Традиційно в гаражі досить пильно. Для нанесення якісного лакофарбового покриття такі умови не підійдуть. Саме з цього, професійні фарбувальні камери оснащені системою витяжок, з встановленими фільтрами, клапанами і повітряними насосами. Більш того, в гаражі подібного типу стіни ізолюються поліетиленовою плівкою або брезентом, а сам майстер надягає спеціальний костюм для фарбування. Головне ж завдання вентиляції, яку ви будете робити своїми руками - це відведення фарбувального туману. Звичайна витяжка не впорається з цим завданням, ні через низьку продуктивність, ні за місцем розташування, яке не дозволяє рівномірно проводити видалення забрудненого повітря.

З чого повинна складатися вентиляція

У гаражі, де обладнаний фарбувальний бокс, повинен бути встановлений витяжний вентилятор. Саме він буде видаляти значний обсяг, який містить в собі токсичні пари і частки фарби, повітря. Перед тим, як потрапити в навколишнє середовище, на промислових об'єктах і в професійних боксах встановлюються спеціальні фільтри. Це можуть бути вугільні картриджі або ж фільтри механічної очистки. Зробити своїми руками подібний елемент досить просто, використовуючи для цього поролон, синтетичну тканину.

Мало просто видаляти забруднене повітря, що робить витяжка, необхідно також компенсувати припливом свіжого повітря відведений обсяг. Це вже робить припливний вентилятор, який також оснащується механічним фільтром для запобігання попадання сміття і листя. Щоб повітрообмін відбувався рівномірно, необхідно буде змонтувати систему вентиляційних каналів. Своїми руками це можна зробити, використовуючи трубу з нержавійки, спеціальні ПВХ труби для вентиляції, або в якості економії підійдуть навіть каналізаційні ПП або ПВХ труби.

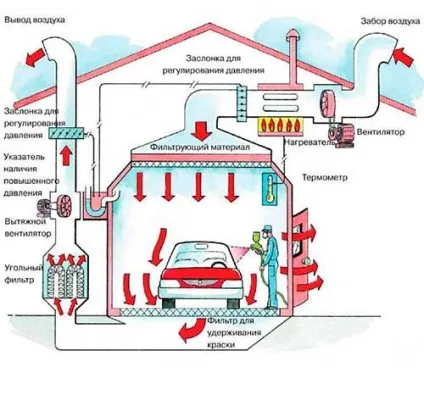

Схема вентиляції фарбувальної камери

У гаражі має бути реалізовано кілька точок забору і надходження повітря. Розрахунок продуктивності припливного і витяжного вентилятора дуже важливе питання.

Правила розрахунку вентиляції фарбувального боксу в гаражі:

Мінімальна швидкість руху повітря повинна складати від 25 см в секунду.
Контролювати потрібно не тільки відведення пилу з боксу, але і очищати вступник повітря;
Не варто сподіватися на природну вентиляцію, оскільки вона не зможе забезпечити необхідний обсяг повітря, вона буде працювати нерівномірно і всього з декількох точок;
Якщо є така можливість, краще встановити рівномірно витяжні канали над робочою зоною. Це можна зробити, виготовивши своїми руками жорсткий каркас, до якого будуть прикріплені кілька повітрозабірних розтрубів і, наприклад, брезент або поліетиленова плівка. Таким чином, ви отримаєте куполоподібну зручну конструкцію, яка ефективно дозволить видаляти фарбувальний туман.

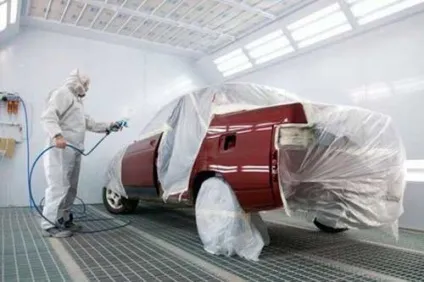

Зручно працювати в фарбувальному боксі, обладнаним таймером або програматором

розрахунок повітрообміну

Розрахунок повітрообміну здійснюється за формулою:

Де Т - це різниця температур повітря між тим, яке знаходиться в боксі, і що подається з навколишнього середовища, Q - це обсяг боксу, а 0,36 - коефіцієнт повітрообміну.

У гаражі великого обсягу повітрообмін повинен відбуватися паралельно зі збільшенням обсягу фарбувальної камери. Це важливо у випадках, коли потрібно проводити малярні роботи над об'ємними предметами, наприклад, пікапами або навіть вантажівками.

Приклад розрахунку необхідного повітрообміну

Припустимо, є фарбувальний бокс прямокутної форми, 5х4 м. Висота стелі - 3 м. Фарбування проводиться в осінній період і різниця між вхідним і відводився повітрям становить 10 градусів.

Відповідно до формули, виходять дані: Р = 5 * 4 * 3 * 10 * 0,36 = 216 м.куб / год.

Якщо ж ви хочете зібрати фарбувальну камеру своїми руками, краще проводити розрахунок виходячи з максимальних і мінімальних параметрів повітрообміну. Тому, важливо отримати різницю між вхідним і відводиться повітрям для вашої кліматичної зони. Тому, що середній показник може досягати -30 градусів взимку, і +50 влітку. Від того, наскільки прогрівається приміщення, можна отримати дельту рівну 30-40. Розрахунок з поправкою потребують продуктивності вашої системи вентиляції - 5 * 4 * 3 * 40 * 0,36 = 816 м.куб / год. Як бачите, різниця при осінньої експлуатації та зимової може бути більш ніж в 4 рази.

В таких умовах оператор фарбувальної камери не буде відчувати дискомфорт і можна буде позбутися від фарбувального туману ефективно.

устаткування

Головне вкладення з фінансової точки зору - це вентилятори. Своїми руками можна переобладнати повітряні насоси, витяжки, потужні вентилятори для побутових систем вентиляції, однак для фарбувальної камери основний ризик - це пожежа. Спеціалізовані вентилятори передбачають регулювання кількості обертів, установку таймерів, программаторов або термостатів. Якщо ви плануєте створити своїми руками вентиляцію фарбувального боксу, не зайвим буде встановити по периметру датчики від пожежі. Насичена легкозаймистими речовинами повітряна суміш являє собою небезпечний фактор.

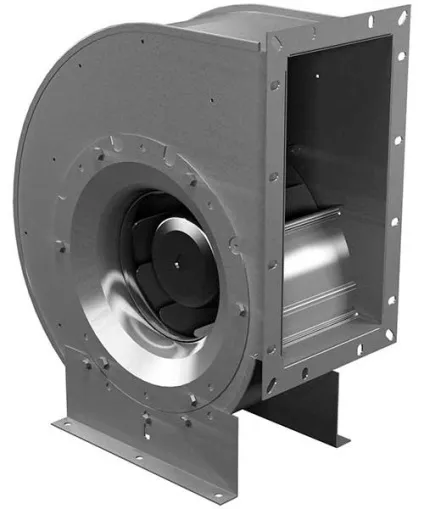

Вентилятор для фарбувальної камери

Важливо, щоб розрахунок продуктивності вентиляції, розташування повітряних каналів не впливало на якість фарбування. Це означає, що прямий вплив потоків повітря, може пошкодити делікатну поверхню свіжої фарби. Слід прибрати також будь-які перешкоди на шляху повітря, по-перше, ви знизите навантаження на вентилятори, по-друге, виключіть потрапляння різних предметів у вентиляційні канали. Додатковий захист гратами допоможе запобігти всмоктування фрагментів плівки, малярного матеріалу.

Типи вентиляційних систем

Виходячи з кількості вентиляторів у вентиляційній системі, розрізняють:

Одномоторний вентиляцію - коли з стельових каналів надходить свіже повітря, і під тиском все забруднювачі осідають на підлозі, де за рахунок природної циркуляції виводяться за межі приміщення по каналах в підлозі.
Двомоторний вентиляція - використовується два двигуна. Верхній над об'єктом, і вбудований в підлоговому каналі.

У всіх випадках передбачена установка фільтруючих елементів, однак, при великому навантаженні, при забрудненні фільтрів двомоторний система проявляє себе як більш ефективна.

У зв'язку з тим, що розрахунок вентиляції проводиться для досить великого обсягу повітря, варто уважно поставитися до припливної вентиляції.

У професійних системах передбачений підігрів. При воздухообмене до 1000 м.куб / год температура в боксі починає грати важливу роль. Деякі застосовують рекуператори, однак при такій продуктивності і низьких температурах він просто перестане працювати. Який же вихід? Знизити продуктивність вентиляції до допустимого мінімуму, і організувати безпечний підігрів повітря. Для якісної обробки поверхонь необхідний певний температурний режим. Бережна сушка при підігріві дозволить рівномірно просушувати тільки що пофарбовані вироби.

Як можна все спростити

Для зниження витрат на придбання дорогого устаткування, використовуючи бокс нерегулярно, можна підвищити ефективність навіть найпростішої вентиляційної системи. Для цього передбачається робота в активному і пасивному режимах. Активний режим використовується для підготовки камери до роботи, очищення від пилу, закачування свіжого повітря. Другий момент - видалення фарбувального туману після обробки деталі і активне провітрювання для оператора. Пасивний режим використовується під час роботи. Таким чином, ви не зіткнетеся з великими втратами тепла, зможете швидко очищати приміщення від залишків токсичних матеріалів, без великих фінансових вкладень.
