Вентилі для радіаторів опалення голчастий, терморегулювальний клапан для батареї

Будь-яка опалювальна система, в принципі, може працювати і без додаткових кранів і вентилів. Але при першій же поломці власник ризикує залишитися без опалення. Запірна арматура знадобиться, в першу чергу, при виникненні різних надзвичайних ситуацій, а саме протікання, засмічення труб, виникнення повітряних пробок і планового ремонту опалювальної системи.

Наявність запірної арматури або, як її ще називають, обв'язки радіатора, значно подовжить термін експлуатації опалювальної системи і набагато полегшить життя господаря будинку.

Крани та вентилі називають запірно-регулюючої арматурою. Щоб правильно підібрати комплект вентилів, потрібно взяти до уваги, які завдання виконують ті чи інші пристрої.

При експлуатації радіатора внаслідок конвекції у верхній частині опалювальної системи збирається повітряна пробка. Вона перешкоджає нормальному перебігу теплоносія: верхня частина труб залишається холодної, нижня розігрівається до немислимих температур. Спеціально для випуску непотрібного повітря в системі повинні бути крани Маєвського.

У разі раптової протікання або при засміченні радіатора настійно рекомендується зняти пошкоджений сектор, не зливаючи при цьому всю систему. Для того щоб зняти проблемну ділянку системи, на що підводить і відвідної труби встановлюється запірний обладнання. Вентиля функціонують в двох робочих положеннях: відкрито і закрито. Кран, що знаходиться у відкритому положенні, не заважає потоку води в системі, а в положенні «закрито» потік повністю блокується. Для виконання цього завдання найбільше підходять прості кульові крани.

Якщо в кімнатах стає дуже жарко, доводиться позапланово провітрювати приміщення, щоб привести температуру повітря в прийнятні рамки. Але в такому випадку тепло виходить на вулицю. Щоб заощадити паливо для котла і не викидати гроші на вітер, використовують регулюючу арматуру - термостат або ручної терморегулювальний кран.

Для якісного обслуговування радіаторів в системі опалення повинні бути:

• елеваторний вузол;
• стояки і відсікає арматура;
• вентиля і крани різного призначення.

Цей комплект запірної арматури істотно полегшить роботу системи і збільшить термін її експлуатації.

Розглянемо кожен з елементів докладніше.

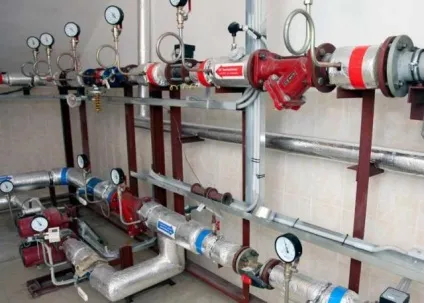

елеваторний вузол

Стандартна схема будь-якого опалювального контуру є труби з прямим струмом гарячої води (подача) і зворотним струмом води постигла (обратка). Працювати така система буде лише в дозволеному діапазоні температур. Якщо вода в системі нагріта вище значення в 95С, то така вода в радіатор подаватися не може.

Для того щоб охолодити теплоносій в системі опалення до допустимих значень і використовується елеваторний вузол. Він являє собою ємність, в якій змішується вода з подачі і вода з обратки, сопло, дифузор і обв'язка, яка включає в себе вимірювачі температури і тиску. Найбільш ефективна робота елеваторного вузла спостерігається при:

• точному розрахунку кожного його параметра;
• між подачею і обратку повинен існувати перепад тиску до 25 Бар.

На жаль, елеваторний вузол не може гарантувати, що в прямому трубопроводі вода буде будь-якої певної температури. Все залежить від того, наскільки вірно підібрано перетин сопла. Останнім часом виробники пропонують елеваторні котли, в яких розчин сопла можна змінити в ту чи іншу сторону. Таким чином, регулюється процес змішування води в елеваторній вузлі і оптимізується температура води в прямому трубопроводі.

Запірні крани і відсікає арматура

Запірна і відсікає арматура виконує кілька важливих функцій:

• допомагає відсікти пошкоджений або засмічений ділянку теплової магістралі без шкоди для подальшої роботи системи;
• крани запірної арматури допомагають регулювати прохідність води в теплотрасі і скидати повітряні пробки.

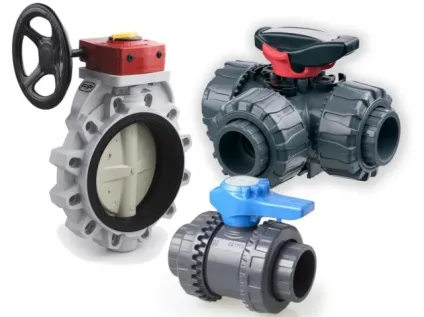

Процес регулювання руху води в теплотрасі здійснюється за допомогою різної запірної арматури. В основному до таких елементів зараховують засувки, вентилі, крани і затвори для радіатора.

Засувка - вид запірної арматури, за допомогою якого можна зупинити рух теплоносія в системі. У конструкції засувки передбачений елемент, розташований перпендикулярно напрямку потоку теплоносія. За допомогою регулюючого механізму можна збільшувати або зменшувати зазор в засувці, тим самим впливаючи на швидкість руху вод в системі.
Фланцеві і муфтові кульові крани

Свою назву цей вид запірної арматури отримав через форми клапана. Найчастіше ця деталь має форму кулі, в якому є наскрізний отвір. В якості запірного механізму в систему опалення врізаються крани з прямим отвором. Повертаючи важіль, ми міняємо розташування кулі, тим самим відкриваючи або закриваючи шлях потоку теплоносія.

Кульові крани діляться на повнопрохідні і стандартні. Вентилі стандартній комплектації пропускають, не затримуючи, до 80% потоку води в системі. Повнопрохідний кульовий кран має практично стовідсоткову пропускну здатність, тому для радіаторів слід вибрати саме цей варіант. Також слід звернути увагу на іншу особливість конструкції кульового вентиля.

Фланцеві пристрої можуть працювати тільки в двох положеннях - відкрито або закрито. Така конструкція не зможе забезпечити половинчату прохідність потоку води в системі, тому для радіаторів кульові крани не підходять. Зате вони прекрасно справляються з напором води всередині трубопроводу.

Тому фланцеві кульові крани встановлюють тільки на трубопроводах. Завдяки простій і ефективної конструкції такі крани прості у використанні і довговічні.

Муфтові кульові крани мають по краях різьблення, яка забезпечує цьому пристрою надійну фіксацію. Такий кран здатний пропускати через себе рідину і регулювати її потік. Таким чином, муфтові крани оптимально підходять для установки на радіатор.

При покупці цього пристрою слід уважно ознайомитися з його технічними характеристиками. Як правило, ця інформація міститься в документації заводу-виготовлювача.

Матеріал і тип з'єднання

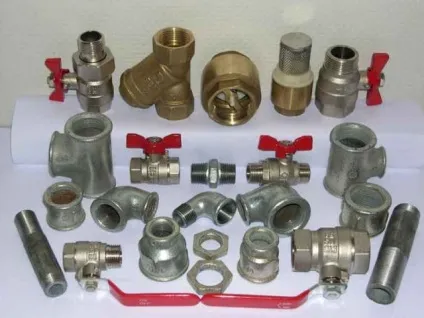

Запірна арматура може виготовлятися з різних матеріалів. Корпуси сучасних кранів можуть бути виконані зі сталі, бронзи або латуні, зустрічаються також і полімерні вентилі. У класичній системі опалення труби і батареї виконані з металу, тому в таку теплотрасу ставлять латунні або бронзові вентилі.

Слід звернути увагу і на вид труб в трубопроводі. В кожному окремому випадку визначають найбільш підходящий тип з'єднання - з накидними або обтискними гайками, з внутрішньої або зовнішньої різьбою.

Велика увага приділяється герметичності перекриття потоку теплоносія в системі. Для цього встановлюють спеціальні прокладки, а металеві кулі в крані шліфують, домагаючись абсолютної гладкості. Чим рівніше буде поверхня кулі, тим щільніше він буде приживатися до внутрішньої поверхні, тим менше ймовірність протікання.

Установка запірної арматури

Запірну арматуру встановлюють в наступних вузлах опалювальної системи:

• на вводі тепломагістралі в будівлю;
• на всіх стояках системи опалення;
• на місці виходу труби з елеваторного вузла;
• в верхніх точках системи опалення.

Регулювання системи опалення за допомогою додаткової арматури допоможе швидко і ефективно налагодити її стабільну роботу, виконувати терморегулірующую функцію - вимкнути подачу тепла в екстрених випадках або демонтувати ту чи іншу секцію з метою ремонту або заміни. Таким чином, застосування запірної арматури істотно підвищує безпеку всієї опалювальної системи і полегшує її ремонт і регулярне обслуговування.

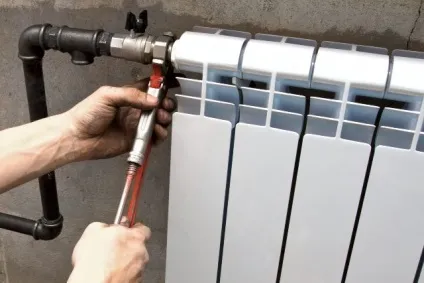

Як встановити кран на батарею

Для того щоб мати можливість перекрити воду в системі, слід встановити по одному кульового крану на подачі і обратки. Якщо не передбачена установка інший терморегулюючої апаратури, має сенс під'єднати вентилі безпосередньо до входу радіатора.

Спочатку на трубу накручують вентиль, після цього в радіатор монтується зганяння, після цього кран підводиться до радіатора і система скріплюється за допомогою накидної гайки.

кран Маєвського

Кран Маєвського - це механічний відведення повітря, призначений для спуску повітря в опалювальній системі. Зазвичай ставиться вгорі радіатора, в будь-якому вільному місці. Кран являє собою невелику шайбу з різьбленням, всередині якої є голчастий клапан.

Кран Маєвського встановлюється в протилежному кінці від входу води в радіатор. Відкриваючи голчастий клапан, можна легко видалити повітря з радіатора. Цей механізм просто повертають кілька разів проти годинникової стрілки до появи шипіння повітря. Як тільки звук припиниться, голчастий вентиль загортають у зворотний бік і щільно закривають.

Отвір для виходу повітря розташоване або в корпусі крана, або в його пластикової прокладці. Якщо вода в системі засмітилася, а труби зсередини вкрилися іржею, отвір може засмітитися, а голчастий механізм - виведений з ладу. Тому отвір для повітря потрібно регулярно прочищати за допомогою звичайної швейної голки.

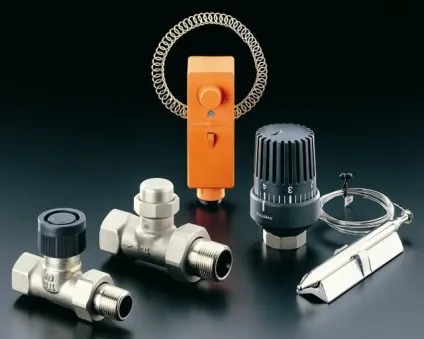

Близько 30 років тому з'явилися сучасні прилади для контролю за температурою води в системі, які отримали назву «термостат». Зовні цей терморегулювальний прилад схожий на вентиль, який допрацювали і встановили на нього табло з показниками температури.

Термостат потрібно встановлювати між батареєю і подачею. Прилад повинен бути виставлений горизонтально, щоб обмежити вплив сторонніх джерел тепла. Конструкція терморегулюючого приладу дозволяє змішувати гарячу воду з подачі з охолодженою водою в обратке. Таким чином, досягається оптимальна температура, і заощаджуються ресурси для опалення.
