Вентиль для радіатора відео-інструкція по монтажу своїми руками, особливо регулювальних,

При самостійній установці радіаторів не обійтися без установки декількох вентилів. При цьому важливо розуміти, що вентилі не універсальні, кожен тип підходить для вирішення конкретного завдання. Так що інформація про види, експлуатаційних особливостях, а також сильних і слабких сторонах різних вентилів зайвою не буде.

Кілька типів вентилів

Для чого знадобляться вентилі

Подібні пристрої застосовуються для вирішення декількох типів завдань:

• балансування системи опалення. балансування радіаторний вентиль встановлюється на подаючому і зворотному трубопроводі, а основне призначення його - домогтися того, щоб в системі не було значних перепадів тиску і все радіатори прогрівалися рівномірно;

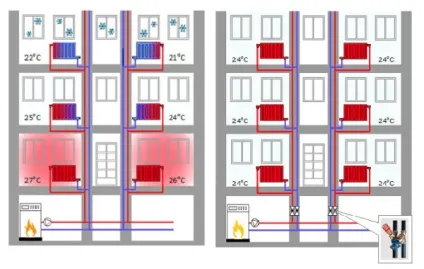

В результаті балансування батареї прогріваються рівномірно

Зверніть увагу!
Без балансування (ручний або автоматичною) теплоносій спершу надійде в найближчі радіатори, а в верхні він потрапить в останню чергу.
Балансування якраз і усуває цю особливості опалювальних систем.

• також крани встановлюють для підвищення надійності роботи системи опалення. Зазвичай при установці радіатора опалення перед ним влаштовують байпас (вертикальний ділянку трубопроводу), а за ним встановлюється кран на подачі й відведення трубі. Це необхідно для того, щоб батарею можна було в будь-який момент припинити подачу теплоносія в батарею, в іншому випадку доведеться відключати всю опалювальну систему;

Приклад використання кульових кранів

• термовентілем для радіатора опалення - окрема історія. В принципі, подібні пристрої можна вважати опциональнимі, але їх установка дозволить в широкому діапазоні регулювати температуру в кімнаті. Відбувається це за рахунок того, що терморегулятор автоматично (або в ручному режимі) змінює обсяг теплоносія, що надходить в радіатор опалення в залежності від температури в кімнаті.

На фото автоматичний терморегулятор

Який вентиль вибрати для вирішення конкретного завдання

Людина, до цього не мав досвіду сантехнічних робіт навряд чи особливо розбирається в типах кранів і зможе без запинки відповісти де краще застосувати кульовий кран, яким повинен бути балансування вентиль і яким повинен бути терморегулятор. Зупинимося на цьому докладніше.

Регулюємо температуру в кімнаті

Регулювальний вентиль на радіатор опалення може бути декількох типів:

Інтелектуальний регулятор опалювальної системи

Якщо регулювальний вентиль для радіаторів все-таки буде ручним, то вибирати варто тільки гвинтові моделі. Справа в тому, що на ринку є і кульові крани, і моделі з замикаючої частиною у вигляді конуса чи циліндра, але вони використовуються тільки для швидкого, практично миттєвого відсікання батареї від системи, це необхідно, наприклад, в разі її пориву.

З цією функцією вони справляються на відмінно, але ось для регулювання потоку абсолютно не підходять, справа в тому, що вони мають всього лише 2 робочих положення - або кран відкритий, або закритий, в проміжному положенні він знаходиться не може.

Часто буває так, що після установки вентилем і користуватися не доводиться. Централізоване опалення може працювати з рук геть погано, відповідно і обмежувати потік теплоносія немає необхідності.

У такому випадку рекомендується все рівне періодично закривати відкривати вентиль, це потрібно робити для того, щоб він не став непридатним, брали в облогу накип просто не дасть закрити його до кінця через деякий час. А періодичні відкривання / закривання дозволяють цього уникнути.

Що стосується установки, то вона може виконуватися своїми руками, потрібно тільки правильно розмістити терморегулятор. Він встановлюється тільки на подаючий трубопровід, спершу йде байпас, потім кульовий кран для відсікання радіатора і тільки потім терморегулятор.

Особливих тонкощів в установці немає, хіба що потрібно особливо ретельно герметизувати нарізні сполучення, але з цим допоможе впоратися ФУМ стрічка або підмотка з промасленим клоччя.

Підмотка забезпечить високу герметичність з'єднання

Зверніть увагу!
Небажано, щоб датчик терморегулятора знаходився в замкнутому просторі (наприклад, в ніші під вікном, закритою шторами).
Це призведе до некоректної роботи опалювальної системи.

Подібні пристрої можуть випускатися як прямими, так і кутовими. Радіаторний кутовий вентиль 1 2 дюйми підійде для батарей з нижньою підводкою і замаскованими трубами в підлозі.

Балансування опалювальної системи

Балансування опалювальної системи може бути як автоматичною, так і ручний. В автономних опалювальних системах якщо і застосовуються балансувальні вентилі, то, як правило, призначені для ручної балансування.

Регулюючий клапан такого типу відрізняється від розглянутих вище тим, що виробник використовує затвор спеціальної форми, що дозволяє вивести залежність між положенням вентиля і обсягом води, що протікає через нього. На підставі таких залежностей наноситься регулювальна шкала на рукоятку.

Видно шкала на балансувальному крані

Зверніть увагу!
Істотним недоліком такого типу пристроїв можна вважати те, що вони не можуть використовуватися спільно з іншими пристроями, які автоматично змінюють струм теплоносія.

Сучасні клапани такого типу встановлюються на що подає і відводить трубопровід. Вони дають можливість налаштувати витрата, спираючись на температуру теплоносія і тиск в контурі. Також вони можуть виконувати функцію замикаючого і дренажного пристрою.

Схема установки балансувальних вентилів

В принципі, інструкція вимагає використання окремих вентилів, якщо в опалювальній системі застосовуються автоматичні пристрої (ті ж терморегулятори). Але деякі виробники, наприклад, Honeywell зуміли обійти це обмеження.

Допускається використання звичайних балансувальних вентилів, знадобиться тільки деякий допоміжне обладнання - мембранний блок. А встановити його можна навіть не перериваючи роботу системи опалення.

Встановлено додаткове обладнання

запірна арматура

Кульовий кран можна вважати класичним представником пристроїв цього типу, зустріти також можна циліндричний і конусний вентилі. Запірна частина такого типу кранів виглядає як куля / циліндр / конус з наскрізним отвором в ньому.

Пристрій кульового крана

У відкритому стані ніщо не заважає проходженню теплоносія через нього (отвір в запірної частини одно внутрішньому діаметру трубопроводу). При повороті рукоятки куля повертається на 90ᵒ, і труба перекривається, відбувається це практично миттєво. Герметичність забезпечує прокладка, яка щільно прилягає до металу кулі.

Прямий радіаторний вентиль такого типу може бути і конусним, але це найгірший варіант з перерахованих. Справа в тому, що конусний варіант вимагає більшого зусилля при повороті вентиля, і якщо це некритично зважаючи на його малих розмірів, то прискорений знос в порівнянні з кульовим не дозволяє рекомендувати його до придбання.

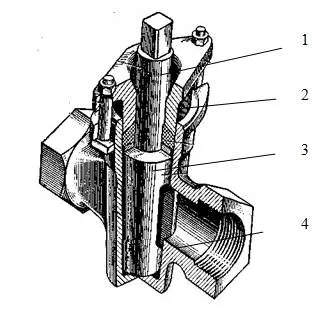

Видно конусний затвор

Зверніть увагу!
Гвинтовий кран на роль запірного не підійде через те, що на перекриття проходу потрібно занадто багато часу, та й знос у нього в порівнянні з кульовим підвищений.

Ціна кульових кранів невелика, так що рекомендується при установці опалювальної системи передбачити по 2 таких пристрої на кожен радіатор. Так навіть вихід з ладу однієї батареї майже не позначиться на роботі опалювальної системи.

Підбиття підсумків

Установка радіаторів опалювальної системи не обійдеться без монтажу декількох вентилів. Важливо вміти підбирати оптимальний тип вентиля в залежності від поставленого завдання. Дотримання запропонованих в статті рекомендацій дозволить зробити опалювальну системи гнучкою, надійною і максимально ефективною.
