Вчимося Новомосковскть проект будинку

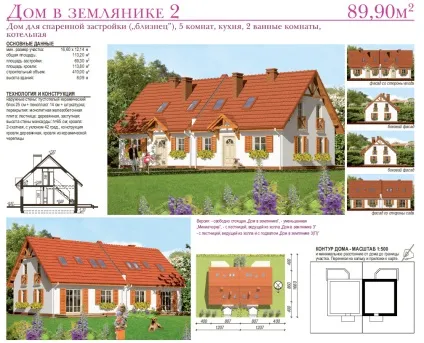

Основні дані проекту

Назва проекту. Полегшує пошук конкретного проекту в каталозі або на інтернет-сторінці.

Перспективне зображення. Дає загальне враження про архітектурний обсязі будівлі і декоративних деталях.

Корисна площа. Площа всередині всіх приміщень будинку, прорахована на висоті 1 м над рівнем підлоги. У приміщеннях мансардного поверху заввишки більше 2,2 м площа вважається повністю, від 1,4 до 2,2 м - на 50 %, Нижче 1,4 - не враховується. У цей показник не входить площа гаражів та підвалів.

Мінімальний розмір ділянки. Показаний мінімально можливий розмір ділянки. Остаточне рішення про розташування будинку на ньому приймається з урахуванням червоних ліній забудови, що визначають мінімальну відстань від фасадів будівлі до вулиці.

Загальна площа. Площа будинку, що розраховується по зовнішньому контуру на всіх його поверхах.

Площа забудови. Площа ділянки, яку займає побудований будинок без терас, зовнішніх сходів та під'їздів.

Будівельний обєм. Обсяг будинку, що отримується шляхом множення площі кожного поверху, яку вимірюють по зовнішньому периметру стін, на висоту цього поверху.

Висота будівлі. Відстань по вертикалі від рівня грунту біля входу в будинок до найвищої точки його даху.

Технічні дані

Технічний опис. Містить інформацію про технології, конструктивних рішеннях і будівельних матеріалах, передбачених в робочій документації. Під час прив'язки проекту до конкретної будівельному майданчику матеріали можуть бути замінені.

Розріз. Схематичний розріз будови з основними висотними відмітками, тобто відстанями елементів будинку від умовного нульового рівня - підлоги першого поверху.

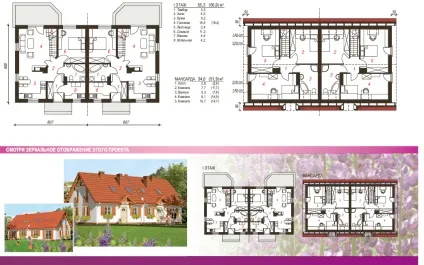

Плани поверхів. На них пронумеровані приміщення відповідно до специфікації, а також вказана приблизна схема розміщення меблів. На плані першого поверху зазвичай подаються габаритні розміри будинку.

Специфікація приміщень. Перелік приміщень кожного поверху із зазначенням площ.

Схематичний генплан. Приблизне розташування будинку, доріжок та проїздів, що враховує мінімально допустимі відстані до кордонів ділянки.

Контур будинку. Накреслений в масштабі 1: 500 (в 1 см на кресленні - 5 м на місцевості) контур будинку з терасами. Перенісши цей контур на кальку, можна легко розташувати будинок на викопіюванні геодезичного плану ділянки. Рамка навколо будинку позначає мінімальну відстань від будинку до кордонів ділянки.
