Ваз 2170, загальні відомості про автомобіль, пріора

Автомобіль малого класу ВАЗ-2170 Lada Priora з чотирьохдверним кузовом типу седан (за міжнародною класифікацією клас С) призначений для експлуатації при температурі навколишнього повітря від -40 до +50 ° С на дорогах загального користування з твердим покриттям.

Автомобіль Lada Priora оснащують розташованим поперек моторного відсіку інжекторним 16-клапанним двигуном мод. ВАЗ-21126-00 робочим об'ємом 1,6 л. Двигун оснащений системою розподіленого уприскування палива і каталітичним нейтралізатором відпрацьованих газів, конструктивно виконаним в єдиному блоці з випускним колектором (катколлектор).

Кузов несучий, суцільнометалевий, звареної конструкції, c навісними дверима, передніми крилами, капотом і кришкою багажника.

Місце водія автомобіля Lada Priora в штатній комплектації обладнано подушкою безпеки, в варіантному виконанні - і подушкою безпеки переднього пасажира, а також передніми ременями безпеки з преднатяжителями і обмежувачами навантаження, що значно зменшує ймовірність і тяжкість поранень голови та грудної клітини при дорожньо-транспортній пригоді.

Подушка безпеки спрацьовує тільки при сильному ударі передній частині автомобіля. При незначних фронтальних ударах, перекиданні автомобіля, ударах ззаду або збоку основними засобами захисту є ремені безпеки.

Трансмісія виконана за передньопривідною схемою з приводами ведучих коліс різної довжини.

Передня підвіска незалежна, пружинна, зі стабілізатором поперечної стійкості, з гідравлічними амортизаторними стійками. Задня підвіска напівзалежна, важільно-пружинна, з гідравлічними амортизаторами.

Гальмівні механізми передніх коліс дискові, з плаваючою скобою, задніх коліс барабанні.

У варіантному виконанні автомобілі Lada Priora оснащують антиблокувальною системою гальм, яка запобігає блокуванню коліс під час гальмування і зберігає керованість і курсову стійкість.

Рульове управління травмобезпечне, з рульовим механізмом типу шестерня-рейка, з електромеханічним підсилювачем, що змінює передається крутний момент в залежності від швидкості автомобіля.

Автомобілі Lada Priora комплектують системою дистанційного керування блокуванням або розблокуванням замків дверей (в варіантному виконанні і блокуванням замка кришки багажника) з одночасним включенням або виключенням режиму охорони автомобіля. Крім того, передбачені дистанційне включення тривожної сигналізації при порушеннях зон охорони автомобіля і блокування всіх дверей натисканням клавіші з салону автомобіля.

У цю систему входить також електронна система блокування двигуна (іммобілізатор), що забезпечує додатковий захист від несанкціонованого пуску двигуна.

Мал. 1.1. Габаритні розміри автомобіля Lada Priora (мм)

Габаритні розміри автомобіля показані на рис. 1.1. технічні характеристики наведені в табл. 1.1.

Мал. 1.2. Підкапотний простір автомобіля: 1 - двигун; 2, 14 - опори силового агрегату; 3 - рульовий механізм; 4 - дросельний вузол; 5 - бачок головного гальмівного циліндра; 6 - розширювальний бачок системи охолодження двигуна; 7 - основний блок запобіжників; 8 - бачок омивача; 9 - акумуляторна батарея; 10 - повітряний фільтр; 11 - датчик масової витрати повітря; 12 - тривожний сигнал; 13 - генератор; 15 - упор капота

Елементи підкапотного простору автомобіля ВАЗ-2170 Lada Priora дані на рис. 1.2. розташування основних вузлів і агрегатів показано на рис. 1.3 і 1.4.

Мал. 1.3. Розташування основних вузлів агрегатів автомобіля (вид знизу спереду, бризговики двигуна знято): 1, 3, 13 - опори силового агрегату; 2 - генератор; 4 - радіатор системи охолодження двигуна; 5 - електровентилятор системи охолодження двигуна; 6 - стартер; 7 - поперечина передньої підвіски; 8 - кронштейн розтяжки передньої підвіски; 9 - розтяжка передньої підвіски; 10 - амортизаторная стійка передньої підвіски; 11 - стійка стабілізатора; 12 - лівий привід переднього колеса; 14 - коробка передач; 15 - приймальня труба додаткового глушника; 16 - масляний картер двигуна; 17 - катколлектор; 18 - правий привід переднього колеса; 19 - стабілізатор поперечної стійкості; 20 - важіль передньої підвіски; 21 - гальмівний механізм переднього колеса

Мал. 1.4. Розташування основних вузлів агрегатів автомобіля (вид знизу ззаду): 1 - сепаратор; 2 - основний глушник; 3 - амортізаторниє стійкі задньої підвіски; 4 - ніша запасного колеса; 5 - наливна труба паливного бака; 6 - балка задньої підвіски; 7 - паливний бак; 8 - фільтр тонкого очищення палива; 9 - подушки підвіски системи випуску відпрацьованих газів; 10 - регулятор тиску гальмівних сил

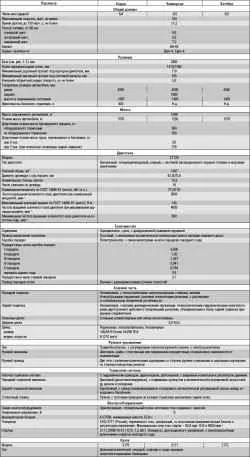

Таблиця 1.1 Технічні характеристики автомобілів
