Ваз 2109 вібрація двигуна - в чому причина, masteravaza

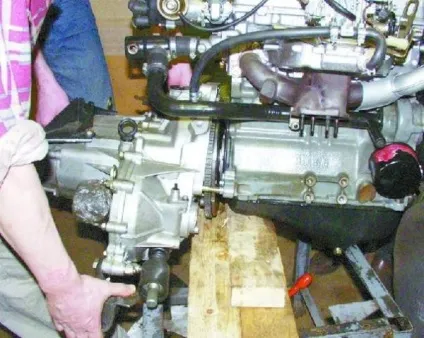

Установка двигуна на авто ВАЗ 2109

Серце для будь-якого автомобіля - його двигун. Від його безперебійної і тихої роботи залежить комфорт при пересуванні водія і пасажирів.
Але іноді виникає ситуація коли спостерігається на ВАЗ 2109 вібрація при русі автомобіля. У даній статті пропонується ознайомитися з причинами виникнення і методами усунення вібрацій двигуна своїми руками.

Причини вібрації в авто ВАЗ 2109

Основні причини виникнення вібрацій будь-якого вузла є:

Дисбаланс його обертових вузлів. Для автомобіля це колінвал і маховик мотора, вентилятори радіатора і обігрівача, зчеплення, барабани гальмівних дисків. колеса.
Велика різниця в масі рухомих деталей, таких як поршні і шатуни двигуна.

Причини дисбалансу можуть бути:

Конструктивні, що залежать від особливостей конструкцій деталей. Так на колесі, щоб його накачати існує вентиль, маса його порушує рівновагу.
Технологічні, враховують допустимі відхилення параметрів і розмірів деталей при їх виготовленні, вони з'являються коли виробники прагнуть забезпечити взаємозамінність виробів при ремонті.
Експлуатаційні, які супроводжуються нерівномірним зносом деталей, їх деформацією, дефектами виброизоляторов та іншими причинами.

Виброизолятор є елементом кріплення двигуна, який знижує передану вібрацію, це опори під мотор. Вони являють собою металевий елемент з гумовим масивом. Конструкції опор ще бувають гідравлічні, пружинні або комбіновані.
Особливі неприємності виникають при вібрації двигуна, яка відбувається при нерівномірному згорянні паливної суміші в одному циліндрі - його починає трясти.
Причинами цього можуть бути:

Для визначення роботи циліндра потрібно зі свічки запалювання зняти наконечник і зменшити число оборотів холостого ходу. Але при такій перевірці може поламатися комутатор, пробитися кришка трамблера або бігунка.
Зменшити негативні явища на двигун, при цьому способі, можна дуже швидко одягнувши на будь-який болт знятий наконечник, що забезпечить появу іскри.

Порада: Не можна забувати про техніку безпеки: перед проведенням робіт двигун потрібно заглушити, зняти наконечники, потім надіти, дуже часто вони прилипають до свічок. Після такої розробки наконечників можна заводити мотор.

Вдарити струмом, що йде від високовольтних проводів, при працюючому двигуні не може, але знімати наконечники потрібно використовуючи пасатижі у яких ізольовані ручки, а металеві губки інструменту, при знятті наконечників, необхідно заземлити до корпусу автомобіля відрізком проводу. Якщо струмом вдарить при торканні до наконечника, то потрібно його замінити або використовувати новий високовольтний провід.
Якщо на карбюраторному двигуні ВАЗ 2109 вібрація на холостих обертах потрібно повільно рукою потягнути за тросик газу таким чином, щоб обороти підвищилися приблизно до 3 000 об / хв.

Порада: Для забезпечення хорошого доступу до карбюратора, при виявленні поломки, повітряний фільтр краще зняти. Все, що не використовуються вакуумні трубки, заглушити. Прибрати вплив вихлопних газів можна, закривши випускну трубу, наприклад, пластмасовою ручкою викрутки.

Після виконання всіх робіт, збільшенні оборотів двигуна, можливі його реакції:

При підвищенні оборотів понад 1300 об / хв на ваз 2109 вібрація від двигуна припиняється. Це може вказувати на те, що причина тряски могла бути в системі харчування або системі дожига.
В цьому випадку система запалювання має робочий стан, в ній немає жодного збою. При збільшенні оборотів мотора в роботу вступають інші системи карбюратора, але все відразу вийти зі строю не можуть.
Повітря може просочуватися через щілини або отвори, зайве повітря при збільшенні оборотів мотора на роботу системи чинить менший негативний вплив. На здригання двигуна час від часу може впливати непрацюючий один з циліндрів.
Вібрація двигуна може виникати через неполадки в запалюванні. До утворення іскри на холостих обертах вимоги пред'являються більш високі, ніж на 2 000 об / хв.
Тому при найменших дефектах в системі запалювання збоїв двигуна на малих обертах буде значно більше, що привіт до його вібрації.
Винуватицею у виникненні тряски може бути і система харчування. Це або надмірне збагачена суміш, але таке явище рідкість, або збіднена суміш, більш часто.
Причиною такого явища може бути зайве повітря, який надходить в систему харчування, а потім йде в камеру згоряння. Але це може бути у відносно нових двигунах. У старих авто двигун може вібрувати при найменшому відхиленні.
Причиною тряски може бути переповнення паливом карбюратора. В цьому випадку вихлопні гази будуть чорного кольору, а не сірого як годиться. Двигун в гарячому стані дуже важко буде заводитися, а в холодному не буде ніяких проблем.
Причиною надлишку палива може стати деформація на голці наконечника, яка перекриє подачу палива, або втома. Може з'явитися отвір в поплавці.

Як усунути вібрації

Існує кілька способів балансування вузлів:

Статичний. В цьому випадку деталь не підлягає примусовому обертанню. Для такого методу не потрібно складного обладнання, його можна використовувати в умовах гаража, але повністю усунути дисбаланс не вдасться.
Їм можна скористатися для усунення неполадок на порівняно невеликих деталях, таких як ведений диск зчеплення або маховик двигуна. Балансувати їх можна «на ножах» або «підшипниках». При цьому, при обертанні навколо своєї осі, деталь самовстановлюється і займає положення коли «важка» сторона займає положення нижче її осі обертання.
Призми при виконанні робіт повинні розташовуватися строго горизонтально, а підшипники мати мінімальний опір «на підвісі» або «на опорі». Під вагою однієї зі сторін деталь відхиляється від горизонтальної лінії. Застосуємо такий метод до вузлів з циліндричними опорними шийками.
Динамічний. Він полягає з установкою деталі на спеціальне обладнання та постійне її примусове обертання. Застосуємо для деталей будь-яких розмірів, може усунути будь-який дисбаланс на карданном валу, коленвалу та інших подібних виробах.

Маса деталі, яку потрібно прибрати для усунення дисбалансу, визначається досвідченим шляхом при статичної балансуванню. А при динамічної це виконує комп'ютер, встановлений на балансувальному стенді.
Після цього:

Полегшують «важку» сторону видаленням зайвого металу. Це може бути свердління або інша механічна обробка деталі.
Таким способом підлягають балансуванню маховики, барабани чавунні гальмівні, колінчаті вали, корзини зчеплення. приводні шківи, маточини коліс.
Обтяжують «легку» сторону приєднанням додаткових вантажів. Використовують при цьому пластинчасті пружини, наплавляют метал зварюванням або приклеюють елементи спеціальним клеєм.

Порада: Таку технологію потрібно використовувати при неможливості з «важкою» сторони прибрати зайвий матеріал без порушення міцності деталей таких як, колеса з гальмівними дисками, виготовленими з легкого сплаву, веденими дисками зчеплення.

Для кожної людини існує свій поріг сприйняття вібрації. Але вібрацію можна вважати неприйнятною, якщо: при «нейтральному» положенні КПП, на нерухомому автомобілі і включеному зчепленні, педаль при цьому не натиснута.
Повільне збільшення числа обертів двигуна призводить до:

Відчутною вібрації на рульовому колесі навіть при легкому дотику до нього пальців.
Переміщаються, що лежать на приладовій панелі, предмети.
Розмивається зображення в дзеркалі заднього виду, розташованому в салоні авто.
При русі автомобіля, відчуваються неприємні вібрації на органах управління, підлозі, сидіннях.

Порада: Перед тим як почати пошук джерела підвищеної вібрації потрібно визначити режими і умови її прояву: під час руху або на нерухомому автомобілі. Після цього згадати момент її виникнення - була спочатку на новій машині, з'явилася в процесі експлуатації або після ремонту будь-якого вузла.

При діагностиці автомобіля, необхідно дотримуватися запобіжних заходів:

Промацуючи рукою, при працюючому двигуні, «підозрілі» місця не можна торкатися сильно гарячих або обертових деталей;
При вивішуванні машину, її потрібно ставити на надійні підставки.
При пересуванні по дорогах з великим числом транспорту не можна заважати руху інших автомобілів.

На нерухомому автомобілі вібрація, найчастіше, виникає якщо:

Працює двигун і його навісне обладнання (генератор, компресор кондиціонера).
Чи включаються вентилятори радіатора і обігрівача;
Виникли дефекти системи випуску і підвісок силового агрегату.

Щоб знайти джерело вібрації можна дотримуватися такої послідовності дій:

При вимкненому, потім вимкненому двигуні оглянути підвіски випускної системи, силового агрегату і деталі близько них. Цілими повинні бути елементи підвіски.
Бувають випадки, коли дуже близько до піддону двигуна варто силова захист. Їх контакт може викликати вібрації.
Деталі, які прийшли в непридатність треба замінити.
Проконтролювати надійність затягування кріпильних з'єднань, підтягнути ослаблені.
Визначити, що вібрація йде від вентилятора, можна відключивши його або знявши крильчатку.
Відключати послідовно навісне обладнання (зняти приводні ремені) і, заводячи двигун, перевіряти рівень вібрацій в робочому його діапазоні оборотів. Елемент, що прийшов в непридатність, треба замінити або отбалансировать, наприклад шків.
При працюючому двигуні вичавити педаль зчеплення або важіль селектора АККП встановити його в положення «N». Якщо не вдалося прибрати вібрацію, то її основними джерелами, можливо, є: гідротрансформатор, колінвал, маховик, корзина зчеплення або деталі АККП, або різниця маси поршнів і шатунів, більше допустимого значення.
На автомобілі ваз 2109 вібрація на швидкості, як правило, виникає від ходової частини або елементів трансмісії. Якщо тільки від швидкості машини залежить її рівень, і не змінюється при русі автомобіля накатом, значить, вібрацію створює вузол розташований після веденого вала КП.
Це можуть бути приводні або карданний вали, маточини, колеса, елементи роздавальної коробки. Причому від кардана частота коливань вище майже в чотири рази, в порівнянні з колесами, дисками і гальмівними барабанами.
Коли вібрація відбувається тільки при гальмуванні, джерелом її, швидше за все, будуть барабани або гальмівні диски. Вони, а ще маточини, можливо, виготовлені з великими відхиленнями биття робочих і посадочних поверхонь.
При використанні неякісної гуми причиною може бути її нерівномірна жорсткість, що посилюється при гальмуванні від збільшення навантаження на передні колеса.
Вібрацію машини в невеликому діапазоні швидкостей приблизно 10-15 км / ч викликає дисбаланс коліс. Прибрати його на колесах можна їх балансуванням, як показано на фото.

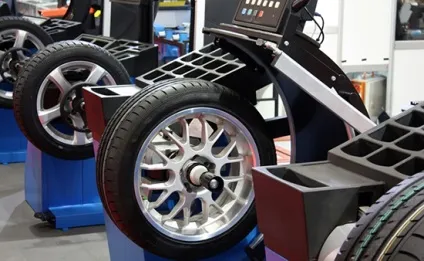

Балансування коліс автомобіля

Додатково у передніх коліс дисбаланс проявляється биттям керма. При перестановці задніх і передніх коліс або після перевірки на балансування можна переконатися в їх пошкодженні.

В інших випадках потрібно:

Вивісити по черзі провідні колеса.
Завести і прогріти мотор, включити вищу передачу (четверту чи п'яту), повільно відпускати педаль зчеплення і одночасно додавати обертів двигуна до появи відчутної вібрації.
Якщо вібрації не було при вивішуванні ведучих коліс, швидше за все, створюють її деталі відомою осі - гальмівний барабан (диск) або маточина. З'ясувати це можна тільки після повторної перевірки при черговій заміні хорошими колесами, наприклад з іншого авто.
Неврівноваженість гальмівного диска, деталей приводу, маточини можуть бути причиною вібрації з одного боку авто. В цьому випадку потрібно по черзі знімати колесо і барабан гальмівний, потім поміняти піввісь і маточину на вже вивірені і справні, а перевірку кожен раз повторювати.
Вібрація на новому авто може бути від неправильної зборки вузлів -Джерело коливань, монтажу агрегатів зі свідомо підвищеним рівнем вібрацій.

Причину слід шукати на нерухомій машині і рухається.

Порада: Під час огляду необхідно звертати увагу на правильність використання виброизоляторов. Вони бувають зовні майже однаковими, а відрізнятися характеристиками при комплектації автомобіля деякими елементами. Тому потрібно порівняти маркування деталей і на дотик твердість гуми.

Якщо на авто ВАЗ 2109 вібрація при рушанні з'явилася раптово бажано в пам'яті відновити попередні події. Можливо, довелося перетнути глибоку калюжу відразу після сильного гальмування, коли температура деталей висока.
Причинами того, що виникла на ВАЗ 21093 вібрація при розгоні можуть бути:

У гальмівному диску, який покоробився від швидкого охолодження водою.
Автомобіль вдарився Шрусов об бордюр або колесо наїхало на край ями або перешкода.
Розпочата вібрація говорить про пошкодження деталей (колеса, вала, шини).
