Вартість каркасно щитового будинку

1. Брусова решетування d = 150мм;
2. Панель Сайдінговие;
3. плитний мінеральний утеплювач (між брусами) d = 150мм;
4. Вентиляційний проміжок d = 20-50мм;
5. Листи цементо-стружкові d = 12 мм;
6. Оздоблення гіпсокартоном d = 10мм;
7. Балки дерев'яні d = 150-250мм;
8. Покрівля м'яко-черепичний;
9. Фундамент стовпчастий збірно-блоковий h = 1.8м;

Столбчато-блоковий фундамент

Коли будівництво проводиться на дренованих непучинистих (кам'янистих, піщаних) грунтах, то, для каркасних малоповерхових будівель, згодиться слабозаглублённий стовпчастий фундамент з малорозмірних повнотілих блоків на гравійної подушці.

Коли відбувається будівництво котеджу із стінами з керамзитобетону, з розміром підстави від 50,0 квадратних метрів, під стовпчасті опори фундаменту встановлюють майданчики, габарити підстави яких до 2-х разів більше, ніж перетин стовпів-опор, а зверху організовується єдиний залізобетонний пояс.

Для цегляних будівель, на блоки поміщається опалубка з арматурою і заливається монолітний пояс, а тільки потім балкові бруси і гідроізоляція.

Процес зведення даного фундаментного рішення полягає в наступному:

Вириваються приямки на глибину приблизно 0,7-1,0 м.
Насипається щебінь до рівня 0,1-0,15 м, утрамбовується, і прикривається поліетиленом.
Далі, на підготовку з будівельного розчину укладають бетонні блоки, типу ЦС 20-20-40, до позначки 300 ... 500 мм над рівнем грунту.
Після контролю Вертикальні відміток, на блоки розстеляється гідроізоляційний лист і встановлюються балкові бруски.

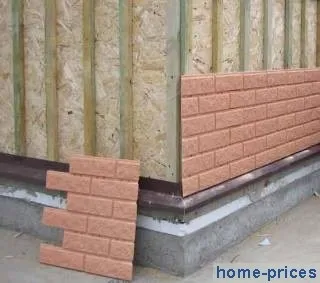

Стіна з -брус-щитового каркаса з облицюванням з сайдингового профілю і міжшаровим утеплювачем

Стіна із збірно-щитового каркаса

Принцип збірно-щитових стін полягає в жорсткому балочному кістяку, укріпленому ззовні деревно-композитними плитами (типу, ЦСП, ДСП або ОСП) і заправленому по товщині мінераловатним утеплює наповнювачем. Через мінімальної ваги, каркасно-щитові будинки допускають установку на легких слабозаглублённих стрічково-кільцевих або столбчато-ростверкових фундаментних підставах, що відчутно зменшує загальні будівельно-кошторисні витрати.

Внаслідок оперативної збирання і невисокої ціни, що поєднуються з істотною міцністю, велике визнання для малоповерхового домобудівництва здобула каркасна архітектура. На поточний день, до вісімдесяти% котеджних домоволодінь в Канаді, американських штатах і європейських країнах побудовані саме по каркасно-щитової технології.

Зведення каркасно-збірних стінових конструкцій робиться за такою схемою:

На фундаментному підставі, заздалегідь вкритому водонепроникним полотном, готують каркас з просушеного струганого матеріалу, типорозміру 14,0х4,5 см або 15,0х5,0 см, прокрашенного древозащітная складом, типу: Біосепт, КСД, Сенеж, Teknos, Biofa, Pinotex, Текс , Кофадекс, Акватекс, Tikkurila, Картоцід, Holzplast, Dulux.
Зовні каркасна конструкція закріплюється щитами ЦСП (цементно-стружкові), ДСП (деревно-стружкові) або ОСП (орієнтовано-стружкові), перетином 0,9 ÷ 1,2 см, з деформаційними щілинами 2 ÷ 3 мм.
Ніші між балками каркасної основою, зсередини, заповнюються плитним базальтоволокнистих утеплювачем, наприклад, П-125, Rockwool, П-175, Knauf, Isover, Ізорок, ППШ-200, Ursa, ізомін, шаром 0,15 м, далі, по балках розкочується фольгована плівка, з герметизацією стиків скотчем.
Поверх пароізоляції влаштовується обрешёточная підготовка з брусків 4,0х2,5 см, для подальшого настилу листів сухої штукатурки.
Зверху панелей ОСП (ЦСП, ДСП), змонтованих з по периметру каркаса, рекомендується додати диффузионную гідроізоляційну тканину, наприклад: Tyvek, Ізоспан, Ютавек, яка оберігає теплозащіщённую каркасну основу від атмосферних опадів і, поряд з цим, не перешкоджає легкому виходу вологих парів з теплоізоляційного матеріалу.
Зовні водобарьерного паропроницаемого матеріалу, для формування провітрюваного шару, монтуються дерев'яні бруски, заздалегідь антісептірованние, або металеві стійки, товщиною 3-4 см, з інтервалом пів-метра.
Наостанок, на встановлені контр-рейки, нашивається облицювальний шар з сайдингового профілю.

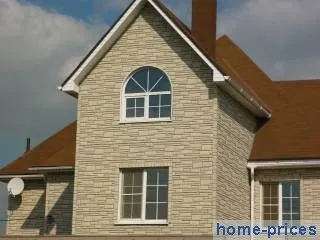

Сайдінговие облицювання

Виробники пластикового сайдингу. наприклад, марки: Vytec, Docke, Nordside, Альтапрофіль, Орто, FineBer, Mitten, Snowbird, Georgia Pacific, Varitek, Holzplast, Tecos, Gentek, пропонують широку кольорову гаму, що дає можливість окремо взятому домоволодіння виглядати несхожим на інших.

Поліхлорвініловий сайдингову профіль стійкий до хімічних, погодних, механічних факторів, важкозаймисті, не схильний до корозії.

Варто враховувати, що ПВХ сайдинг може зберігати гарний зовнішній вигляд і функціонувати багато часу, лише із застереженням уважного виконання правил монтажу.

Поліхлорвініловий профіль в присутності відкритого вогню тільки розплавляється, починаючи горіти при температурах понад 390 ° С (для дерева: 230-260 ° С), негайно самозатухая при зникненні джерела нагріву, причому рівень шкідливих продуктів нагріву не більше, ніж при згорянні матеріалів з деревини.

У зв'язку з тим, що ПВХ сайдингову профіль досить значно змінюється в розмірах при змінах температури, то необхідно забезпечити нещільне фіксування ПВХ панелей.

Основні монтажні нюанси кріплення вінілового сайдинга:

При кріпленні наступної сайдінгової панелі, пріщёлкніте її за причіпний виступ з нижнім рядом і, без натягу, зафіксуйте саморізами.
Неприпустимо із зусиллям затискати шурупи в фіксують пазах, так як елементи сайдингу монтуються так, щоб без зусиль "гуляти" з боку в бік.
Для забезпечення температурних розширень і стиснень полімерного сайдінга слід зберігати зазори, в межах сантиметра, в місцях з'єднання сайдінгової панелі і додаткових деталей (зовнішнього кута, Н-профілю, лиштви, внутрішнього кута і т.д.), а також в точках проведення вуличних комунікацій (труби, дроти, кабелі, кронштейни).
Вкручувати саморізи або прибивати цвяхи в пластиковий сайдинг бажано в центральну точку наявних заводських перфораций, щоб не заважати термічним переміщень і, відповідно, не викликати точкове вигинання вінілового профілю.
Монтаж сайдінгових пластин проводиться "від землі", при цьому, в першу чергу ставиться спеціальна початкова рейка.
З метою замаскувати шви, укладання сайдинга рекомендується проводити, починаючи з задньої стіни будинку, пересуваючись до фасаду, причому кожна чергова смуга сайдингу повинна насуватися на попередню в викладала ряду, приблизно на 20 ÷ 30 мм, з тією ж метою, що виходять шви, для з'єднуються рядових рівнів, треба розносити по відношенню один до одного.

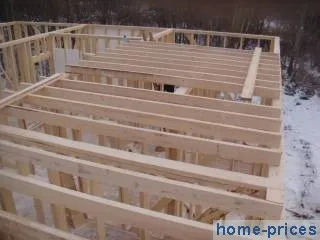

Дерев'яно-Балочне перекриття

Дерев'яні перекриття. головним чином, затребувані в приватному будівництві, через дешевизну і зручності їх влаштування.

Як балки як правило застосовують деревину хвойних порід (сосни, ялини, модрини), з експлуатаційної вологістю менше 14 відсотків. За опору на вигин, найміцніша балка - ригель з пропорціями перетину сім до п'яти, наприклад, 140 х 100 мм.

При заготівлі пиломатеріалів для перекриття, слід керуватися розрахунками, дають кореляцію параметрів балочной кострукції від відстані між опорами і ваги вантажу; по-іншому можна виходити з зразкового розрахунку, що висота бруса повинна складати близько 1/24 довжини прольоту, а товщина - 5 ÷ 10 см, при інтервалі проходження балкових дощок 50 і 100 см і навантаженні 150 кгс / м².

При відсутності лаг необхідного перетину, слід використовувати збиті дошки, при обов'язковому залишенні незмінним загального перетину.

Деякі нюанси монтажу балочно-дерев'яного перекриття:

в рублених будівлях торцеві частини балок стёсивают з вигляді воронки, а далі вставляють в готовий випив останнього вінця на повну товщину стінового колоди.
Зазвичай в цегляних стінах торцеві частини брусів знаходяться отворах стін, в яких конденсується волога, тому, між стінкою і торцевими частинами балок, залишають продухи для провітрювання, а при достатній довжині гнізда встановлюють додатково термовкладиш.
Монтаж лаг робиться в такій послідовності: спершу кінцеві, а далі, з регулюванням по рівню, всі інші. Бруси слід спирати на на стінну конструкцію не менше, ніж на 150-200 мм.
Відступ між балками і димоходом повинен бути не менше 0,40 м, а від цегляної стіни балки відсувають не ближче, ніж 50 мм.
Для захисту від можливого заплесневенія, яке може виникнути від зволоження в ніші кам'яної стіни, торці балок запиливают під кутом 60-70 °, обробляють антисептиком (Біосепт, Сенеж, Текс, Dulux, Акватекс, Tikkurila, Teknos, Pinotex, Картоцід, Holzplast, Biofa , Кофадекс, КСД) і обгортають бітумних картоном, зберігаючи торець відкритим.

Міжповерхове перекриття не підлягає утепленню, підвальне перекриття теплоизолируют з установкою паронепроникною плівки над утеплювачем, а покриття останнього поверху термоизолирующими з виконанням парозахисної плівки під утеплювачем.

Оскільки питання конструктивної міцності дерев'яних міжповерхових перекриттів на практиці улагоджується способом звичайного нарощення висоти балок і їх чисельності, то з вогнезахистом і зі звукоізоляцією ситуація виглядає дещо складніше.

Один з варіантів підвищення вогнестійких і акустичних властивостей дерев'яних міжповерхових перекриттів виглядає наступним чином:

На нижню поверхню несучих лаг, під кутом 90 град. на демфіруючими фіксаторах, через 0,30-0,40 м, встановлюються металеві направляющіе- решетування, на яку знизу підвішують гіпсові листи.
Поверх отриманої гратчастої конструкції розстеляється і прикріплюється дужками до балок синтетична сітка, на яку щільно розкладаються плитний мінераловолоконниє утеплювач, наприклад: Ursa, Knauf, ізомін, Rockwool, Ізорок, Isover, шаром 5 сантиметрів, з напуском на бічні грані брусів.
У приміщеннях наступного уровеня на балки прікручівют саморізами плити ДСП (16 ÷ 25 мм), далі, жорсткий мінераловатний шар (25 ÷ 30 мм), і ще раз викладаються шар ДСП підготовки підлоги.

Шінгласовая дах

Гнучка черепиця (інакше іменована: покрівля шинглас, м'яка покрівля, гонтовая плитка, м'яка черепиця, бітумна черепиця, покрівельна плитка, гнучка покрівля), являє собою скловолокнистий матеріал, просочений СБС-модифікованим, бітумних компонентом і має зовнішній атмосферостійкий шар на основі кам'яної присипки.

Бітумна покрівля набирається з гонту (довжина 0,90 ... 1,0 м, шириною 0,30 ... 0,4 м), що містять по певній стороні формотворчих виштамповки, що формують при укладанні, ілюзію черепичних осередків.

Бітумночерепічная покрівля особливо ефектно виглядає на будівлях з химерними лініями покрівель, а достаток наявних форм, кольорів і тонів зможе задовольнити будь-які естетичні запити.

Відмітна риса гонтових покрівельних покриттів - відсутність у них лавинного сходу нашарувань снігу на весняному сонці.

Для основи під м'яку черепичний покрівлю вживають вологостійку фанеру або плити OSB, перетином 12 ÷ 21 мм, при розстановці стропильних балок через 600 ÷ 1200 мм і снігового навантаження 1,8 кН / м². Обрешёточние плити розміщаються не впритул, а з зазорами 3,0 ÷ 5,0 мм, для компенсування теплових і вологісних розширень.

Необхідно звернути увагу, що бітумночерепічное покриття допустимо застосовувати лише на покрівельних скатів з кутом схилу більш 11,5-12 ° до горизонту.

М'яка черепиця монтується до рівної і твердій основі за допомогою покрівельних цвяхів: розмір -30, Ø2,5 мм з капелюшком -Ø10 мм. Стандартна витрата цвяхів становить до 80 грам на на 1 м2 покрівельного покриття.

Головні процедури при влаштуванні мягкочерепічной даху:

Закладка зміцнюючого гідрозахисного килима, з бітумно-плівкового компонента, типу D-Tec +, ПЕ-1,5, EasyLay, Ruflex K-EL 60/2200, Kerabit 2200U, СХ-1,5 в складних зонах, як: ендови, підходи до стін, карнизні звіси, виходи пічних труб, обводи мансардних вікон, коник, торці покрівлі.
На фронтонні і карнизні торцеві ділянки обрешёточних плит, зверху підкладкового настилу, закріплюються, за допомогою покрівельних цвяхів, пофарбовані карнизні і фронтонні кутові планки, для декоративного облицювання і захисту торцевих частин обрешітки від дощової води.
Внизу скатів покрівлі, поверх карнизних профілів, з відступом 10 ÷ 20 мм від перегину, кладуться нижні гібкочерепічние смуги.
Укладання черепичних рядів потрібно робити від центральної осі ската даху і в сторону бічних країв покрівлі. При цьому всякий черговий гібкочерепічний лист прибиваються, на 20-30 мм вище лінії рісункообразующіх пазів, чотирма гвоздиками (при кутах ската не більше 45 град) або 6-ю, для більш нахилених скатних поверхонь;
На фронтонах черепичні смуги підрізають по крайової лінії і підклеюються смугою до 10 см бітумно-полімерним клеїть складом, наприклад, Ruflex К-36, Фіксер, Бітустік;
Конькові черепиці (330х250 мм) виготовляються з стандартних карнизних черепичних гонту, поділом їх на 3 частини по лініях перфорації. При установці вони прибиваються чотирма гвоздиками (по парі на кожен скат покрівлі), які потім ховаються заходом в 5 см чергового елемента коника.

Нескладно підрахувати витрати по виділеному проекту будівлі реально за допомогою доданого будівельного калькулятора.
