вантові конструкції

Вантові конструкції, геометрично незмінні висячі конструкції, основними несучими елементами яких є гнучкі розтягнуті прямолінійні ванти. Ванти закріплюються на пілонах або кріпляться до конструкції замкнутого контуру округлої (кільце, еліпс) або прямокутної форми. Ванти роблять попередньо напруженими, що, при відповідному підборі геометричній системи установки вант, дозволяє їм під дією експлуатаційних навантажень сприймати стискаючі зусилля без появи деформації стиснення. В результаті вантова система, незважаючи на наявність тільки гнучких елементів, працює як жорстка ферма. Тому вантові конструкції часто називають вантовими фермами.

Вантові конструкції можуть бути плоскими (головним чином вантові мости) і просторовими (наприклад, покриття суспільних і промислових будівель з великими прольотами). Вантові конструкції у вигляді просторових оболонок зазвичай мають двояку кривизну. Найбільш простий з них є покриття у формі сідла, що складається з двох перехресних (поперечної і поздовжньої) систем вант, які закріплені в жорсткій конструкції, що сприймає стискаючі зусилля від вант. Поперечні ванти попередньо натягаються, забезпечуючи просторову жорсткість конструкції. За перехресної системі вант укладають покрівельні плити, які при належному сполученні стиків утворюють монолітну оболонку, що значно підвищує жорсткість системи в цілому. Завдяки своїй легкості і економічності вантові конструкції є одним з найбільш ефективних рішень для покриттів будівель з великими прольотами.

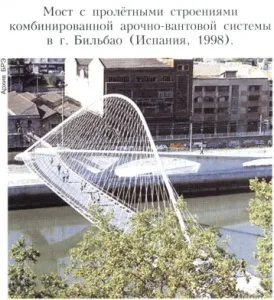

Можлива комбінація арочних і вантових систем, в яких ванти сприймають розпір і забезпечують стійкість арки з площини.
