Монтаж системи підігріву підлоги, безперечно, відповідальна операція, проте, то, наскільки буде комфортно користуватися готовою системою опалення, залежить найчастіше від грамотної налагодження. Налагодження підлоги системи опалення не така складна, як може здатися на перший погляд.

За великим рахунком, налагодження системи опалення складається з трьох етапів. Це балансування петель підлогового опалення, настройка насосно-змішувального вузла і настройка контролера при його наявності.

У цій статті буде розказано про методи, які використовуються для балансування петель підлогового опалення. Перш за все, варто відзначити основні помилки, які мають місце при подібній балансуванню.

Іноді можна почути те, що правильно збалансувати систему можна тільки розрахунковим способом, тобто вважаючи опір всіх петель, обчисливши Настроювальна положення регулюючих клапанів, встановити його на колекторі. Звичайно ж, проект з грамотним гідравлічним розрахунком прискорює процес налагодження та захищає від помилок в монтажі. Але, тим не менш, систему підігріву підлоги можна налаштувати і без теоретичних розрахунків, хоча це і займе більше часу.
Так само помилкою вважається і те, що витрати води у всіх петлях повинні бути однакові. Насправді, витрата в першу чергу залежить від теплової потужності, яку передає в приміщення кожна конкретна петля.
Нерідко можна почути, що систему підлогового опалення взагалі не треба балансувати, а витрати води самі вирівняються за рахунок роботи термостатів, контролерів та інших елементів автоматики. Це твердження так само не вірно. Справа в тому, що рано чи пізно настане момент, коли все петлі теплої підлоги відкриються на максимум, і розподіл теплоносія має бути таким, щоб вся вода не йшла в одну петлю, а рівномірно розподілялася по всьому опалювального контуру.

Отже, система опалення заповнена і випробувана, котел запущений, в руках лежить шестигранний ключ, віддаючи приємною вагою, що переходить в свербіж нетерпіння. З чого ж почати?

В першу чергу варто визначитися з цілями і завданнями балансування.

Завдання балансування полягає не в установці необхідної витрати по кожній петлі, а в установці співвідношення витрат по петлях або балансу витрат. Остаточно витрати встановлюються під час налаштування насосно-змішувального вузла. При цьому, змінюючи загальний витрата через колектор, співвідношення витрат через петлі зберігається.

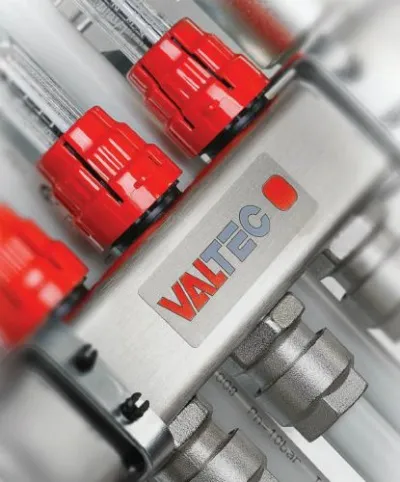

Так само балансування відрізняється в залежності від того, чи має колекторний блок витратоміри. Колекторні блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащені витратомірами, які значно прискорюють балансування і дозволяють її здійснити без включення котла, так як показують в реальному часі витрата води по кожному напрямку.

Розподіл витрат необхідно виконати таким чином, щоб співвідношення витрат по петлях і співвідношення необхідних теплових потужностей збігалися. Для цього бажано знати необхідні теплові навантаження на петлі. Але навіть, якщо необхідні навантаження не відомі, то можна виставляти витрати пропорційно довжині петель. Як правило, такий підхід не дає великий похибки, так як петлі з великими довжинами мають так само і великі потужності.

Балансування починається з того, що вибирається найдовша петля (або петля з найбільшою потужністю, якщо це відомо). Регулюючий клапан на цій петлі відкривається в максимальне положення, і щодо нього будуть виставлятися витрати всіх інших петель.

Для прикладу візьмемо колектор з чотирма петлями. Припустимо, що довжини петель наступні: 100, 75, 75 і 50 м.

В цьому випадку настройка починається з першої петлі, що має довжину 100 м. Вона відкривається на максимум. Припустимо, що при повністю відкритому клапані витрата на цій петлі встановився на рівні 4 л / хв.

Витрата води на другий і третин петлі повинен бути: (75/100) · 4 = 3 л / хв.

Витрата води на четвертій петлі повинен бути: (50/100) · 4 = 2 л / хв (рис. 4).

Може вийти так, що при налаштуванні третьої петлі витрата навіть при повністю відкритому клапані встановлюється на рівні 2,5 л / хв і не доходить до покладеного рівня 3 л / хв. Це означає, що петля має більшу гідравлічний опір, ніж друга петля тієї ж довжини (більша кількість відводів, калачів, що підводять ділянок). Балансування в цьому випадку можна здійснити тільки з включеним котлом і хоча б з мінімальним теплос'ема в приміщенні. Перша петля - на (100/75) · 2,5 = 3,3 л / хв, друга петля - на 2,5 л / хв і четверта петля на - (50/75) · 2,5 = 1,6 л / хв (рис. 5).

Після того, як всі витрати виставлені, балансування петель можна вважати закінченою і можна приступати до настройки насосно-змішувального вузла.

Якщо налаштовувати колекторні блоки без витратомірів, такі як VTc.588 (рис. 6) або VTc.594 (рис. 7), то про витрати в петлях можна судити тільки за непрямими ознаками.

Балансування в цьому випадку можна здійснити тільки з включеним котлом і хоча б з мінімальним теплос'ема в приміщенні. Бажано, щоб на вулиці була температура нижче +5 ºС. У приміщеннях не повинно бути відкритих вікон і будь-яких значних тепловиділень (працюючого каміна і ін.). Налаштування, як і в попередньому випадку, починається з того, що визначається найдовша петля.

Потім систему необхідно залишити прогріватися на кілька годин, поки температура в петлях не стабілізується, після чого необхідно виконати оцінку правильності виконаної настройки.

по температурі води в зворотному трубопроводі;
по середній температурі статі.

Визначення правильності настройки по температурі води в зворотному трубопроводі

Витрата теплоносія, потужність і різниця температур між подає і зворотним трубопроводом взаємопов'язані. Якщо зменшити витрату теплоносія в петлі, то неминуче зросте різниця температур. Саме з цієї залежності можна визначити, чи правильно встановлена.

Якщо все петлі матимуть однакову різницю температур між подає і зворотним трубопроводом, то це буде означати, що у всіх петлях витрата води відповідає поточній потужності. А так як температура в подавальному колекторі для всіх петель однакова, то вирівнювати температури можна тільки перед зворотним колектором.

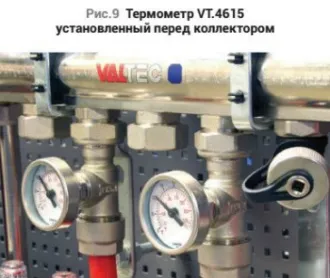

Оцінку температури найзручніше робити за допомогою спеціального термометра, такого як VT.4615 (рис. 8). Такий термометр вставляється між трубою і зворотним колектором через з'єднання «євроконус» (рис. 9).

Визначається еталонна температура на найдовшій петлі, потім всі інші клапани підлаштовуються в залежності від відхилень від цієї температури. Якщо температура на петлі нижче, ніж на еталонної, то це означає, що витрата в цій петлі теж низький, і клапан слід відкрити. Якщо витрата, навпаки, вище, то клапан слід закрити. Потім через пів години дану операцію слід повторити доти, поки температури води перед зворотним колектора не будуть рівні у всіх петель.

Визначення правильності настройки по середній температурі статі

Попередній спосіб досить простий, але не враховує фінішне покриття підлоги. Якщо в приміщеннях різне покриття підлоги, то для того, щоб температура поверхні підлоги в цих приміщеннях відчувалася як однакова, необхідно, щоб витрати по петлях враховували цей фактор.

Врахувати фінішне покриття можна, визначаючи температуру поверхні підлоги в різних приміщеннях і вирівнюючи витрати води за різними напрямками так, щоб середня температура поверхні підлоги в різних приміщеннях була однакова. Заміряти температуру підлоги можна різними способами: і контактними термометрами, і пірометрами (рис. 10).

Налаштування клапанів відбувається так само, як і в попередньому випадку. Клапан, що обслуговує петлю, підлогу над якою має температуру вище, ніж в інших приміщеннях, прикривається і навпаки - при низькій температурі статі клапан відкривається.

Варто відзначити, що заміряти температуру підлоги потрібно, як мінімум, в шести точках: над трубами, між ними, на початку петлі, в середині і в кінці петлі, і взяти середнє значення.

При досягненні температури поверхні підлоги у всіх приміщеннях близьких значень налаштування можна вважати закінченою.

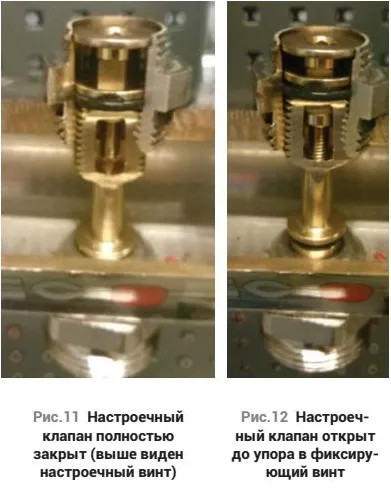

Для того щоб настройку клапанів захистити від несанкціонованого втручання, на колекторах VTc.594, VTc.588 є механізм фіксації налаштованого положення. Для фіксації настройки необхідно закрутити фіксуючий гвинт до упору (рис. 11, 12). Гвинт знаходиться всередині шестикутника. Цей гвинт обмежує відкриття клапана на поточному рівні і не дозволяє йому відкритися сильніше. Однак, він дозволяє повністю закрити клапан. Таким чином, після настройки можна закрутити всі фіксуючі гвинти до упору, при цьому в подальшій експлуатації можна перекривати окремі петлі цим же клапаном. Далі, для того щоб знову налаштувати цю петлю, слід просто відкрити клапан до упору.

Як видно, настройка петель досить проста операція, особливо якщо використовувати зручне обладнання для цього. Налаштування насосно-змішувального вузла (НСУ) у більшості монтажників також не викликає питань. Про деякі особливості налаштування НСУ буде розказано в окремій статті.
