Теплонакопичувачів для опалення - економічний ефект, енергозбереження
Одна і важлива складова наростаючого енергоспоживання, і відповідно викликає дефіцит електричної потужності є електричне опалення. При цьому нічний енергоспоживання використовується надзвичайно низько. Актуально впровадження на опалювальні цілі теплового акумулює обладнання, яке переважно використовувати вночі, під час дії «нічного» тарифу.
Застосовувати теплонакопичувачі можна як на промислових об'єктах, так і для житла.
Температура повітря в приміщенні в якому встановлений теплонакопичувачів підтримується на рівні близько 25 о С протягом доби, звичайно, за умови дотримання відповідної теплозахисту приміщення.
Конструкція теплонакопичувачів електричного
Усередині пристрою передбачений акумуляційний блок, набраний з магнезитових цеглин, поміщених в теплоізоляцію, що нагрівається Теном. Нагрівання блоку здійснюється до температури 650 - 700 ° С, терморегулятор відключає нагрів, вентилятор жене гаряче повітря по задній стінці пристрою пропускає його через цеглу і виганяє в приміщення. Стабілізація гарячого повітря відбувається за рахунок використання біметалічної пластини, на виході з пристрою температура повітря виходить близько 70 о С. В якості теплоакумулюючого ядра може бути використаний талькохлорідний щебінь в металевій оболонці або талькохлорідние блоки.

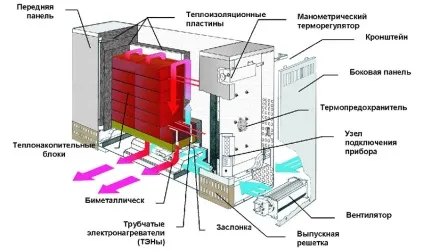

Рис №1. Твердотільний теплонакопичувачів, пристрій
особливості конструкції
Лопаті вентилятора виконані спеціальної форми, щоб не створювати шум, рівень шуму не більше 30 Дб. Термостат може задавати температуру на тиждень або на добу і може варіюватися в залежності від типу приміщення. Вага теплонакопичувачів становить від 100 до 250 кг.
Рис №2. Схема підключення теплонакопичувачів в однофазну електричну мережу
Види електричних накопичувачів тепла
- Динамічні, потужністю від 1200 Вт до 7500 Вт з вагою від 100 до 300 кг.
- Статичні, потужність від 850 Вт до 3400Вт, з вагою від 50 до 170 кг.
теплонакопичувачів водяний
Рис №3. Зовнішній вигляд і розріз водяного теплового акумулятора
Поряд з твердотільними накопичувачами тепла використовуються і водяні теплоакумулятори. В системі опалення можлива зав'язка теплонакопичувачів з тепловим насосом і системою сонячних батарей також вони можуть грати роль додаткового теплового джерела. Якщо передбачено використання Теплонакопичувачі сонячного колектора або інших джерел необхідна наявність додаткового змійовика. Вартість водяного теплонакопичувачів ціна коливається від 12 до 113 тис. Руб.
Рис №4. Схема включення в опалювальну систему водяного теплонакопичувачів
Економічний ефект від накопичувача тепла для опалення
Застосування теплонакопичувачів в нічні години дозволить знизити витрати на електроенергію приблизно в 5 разів. Вартість теплонакопичувачів електричного, ціна різниться в залежності від комплектації автоматикою, і країни виробника.
Теплонакопичувачів потужністю на 2 кВт може коштувати від 20 до 40 тис. Руб.
Теплонакопичувачів вироблений в Німеччині коштує 40 тис. Руб. а вироблений в Нижньому Тагілі - 16 тис. руб. і не можна стверджувати, що він має гірші характеристики.
Якщо теплонакопичувачів використовувати вночі, наприклад, розрахунок теплонакопичувачів здійснюється за формулою Pxtночь xTN - ((Hxtдень xTD) + (Hxtночь xTN)) = Е, при використанні пристрою в нічні години: 8 годин, в цьому випадку:
P - Мощностьтеплоаккумулірующего пристрою. (12 кВт)
TN - вартість електроенергії під час нічного тарифу. (1.5 руб.)
tночь - час роботи включеного теплоаккумулятора в нічні години. (8 година)
Н - потужність теплової енергії пристрою, що віддається днем. (5 кВт)
TD - вартість електроенергії за денним тарифом. (3 руб.)
tдень-час за яке відбувається віддача тепла, вдень. (16 год)
Е -ефективність економії від застосування теплоакумулюючого пристрою. (Руб. На добу)
12 х 8 х 1,5 - ((5 х 16 х 3) + (5 х 8 х 1,5)) = 192 - (240 + 60) = -108 руб на добу, ефективність економії від використання теплових накопичувачів в період дії нічного тарифу робочої потужністю 12 кВт.
За умови протяжності часу опалювального сезону - 210 діб, то:
210 х 108 = 22680 руб. складе економія на опалення електроене.
При використанні теплоаакумулірующего пристрою в комплекті з автоматичними системами управління накопичувальним і віддають тепловим процесом, ціна за 1 кВт / год електричної енергії знижується в 4 рази.
