Узо основні характеристики

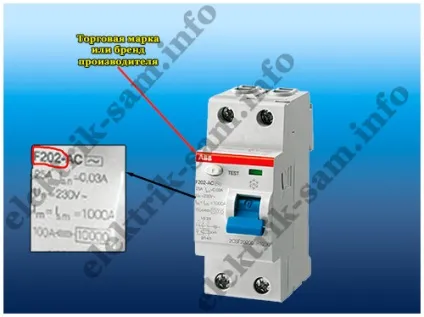

Основні характеристики УЗО вказуються на передній панелі корпусу, також там наноситься торгова марка або бренд виробника і каталожний або серійний номер.

Отже, перша основна характеристика:

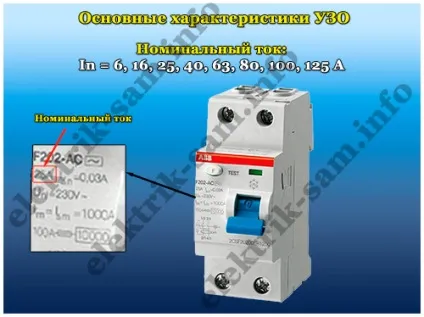

Номінальний струм ПЗВ In - максимальний струм, який УЗО може витримувати тривалий час, зберігаючи при цьому свою працездатність і захисні функції. Вказується на передній панелі.

Номінальний струм ПЗВ вибирається зі стандартного ряду:

In = 6; 16; 25; 40; 63; 80; 100; 125 А.

Значення номінального струму, як правило, визначається перетином використовуваних провідників всередині самого УЗО і конструкцією його силових контактів.

Характеристики УЗО, так само, як і для автоматичних вимикачів вказуються для температури навколишнього повітря + 30 ° С.

УЗО виконує захист тільки від струмів витоку, а від струмів перевантаження і короткого замикання - немає, тому послідовно з УЗО необхідно встановлювати автоматичний вимикач. Ще раз запам'ятовуємо - разом з УЗО необхідно встановлювати автоматичний вимикач!

Тобто якщо ділянка ланцюга захищає автомат на 16А, то УЗО бажано вибирати з номінальним струмом на щабель вище - 25А.

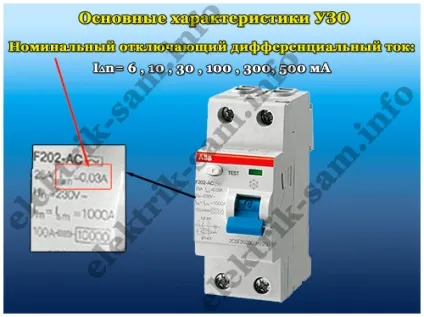

Номінальний відключає диференційний струм IΔn - це струм витоку, при якому УЗО має спрацьовувати при заданих умовах.
Цей параметр також називають чутливістю УЗО або уставкой по току витоку.

Вибирається з наступного ряду:

IΔn = 6, 10, 30, 100, 300, 500 мА.

Це другий основний параметр УЗО, вказується на передній панелі в амперах:

IΔn = 0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.

Для захисту людини від ураження електричним струмом при безпосередньому дотику до струмоведучих частин, УЗО повинні спрацьовувати при диференційному струмі не більше 30 мА, оскільки великі значення струму небезпечні для життя людини.

В індивідуальних житлових будинках для захисту групових кіл всередині будинку (наприклад, групи розеток, групи освітлення) зазвичай встановлюють УЗО з уставкой 30 мА, тому що при меншому значенні струму можливі помилкові спрацьовування (в електропроводці квартири завжди є природний фоновий струм витоку).

Для вологих груп, в ланцюзі яких включені душова кабіна, бойлер, пральна машина, посудомийна машина, якщо вони виконані окремою лінією, необхідно встановлювати ПЗВ з уставкой по току витоку 10 мА, оскільки вологе середовище особливо небезпечна з точки зору електробезпеки.

В інших випадках застосовуються ПЗВ зі струмом витоку 30 мА (наприклад, одна група використовується на кілька споживачів - ванна, коридор і кухня).

Для того, щоб уникнути частих спрацьовувань, під захистом одного ПЗВ не треба робити занадто великих груп.

У невеликій квартирі можна встановити одне загальне УЗО з чутливістю 30 мА в квартирному електрощитку. Однак в цьому випадку, якщо в лінії виникне струм витоку, то УЗО повністю знеструмить всю квартиру.

Зручніше встановлювати окреме УЗО на кожну групову лінію, або по одному на кілька груп - групи розеток, санвузол, пральну машину. В цьому випадку при появі струму витоку в груповий ланцюга, буде відключена тільки ця група, а інші електроприлади в інших групах будуть працювати.

Після вступного автомата встановлюється так зване «протипожежне УЗО» з диференціальним струмом 100 або 300 мА. Його призначення - контролювати стан ізоляції електропроводки і захищати від пожежі. Згодом стан ізоляції електропроводки і устаткування поступово погіршується, і з'являються умови для утворення струму витоку. Цей струм може привести до нагрівання будь-якої частини електрообладнання або елементів будівельної конструкції і, як наслідок, стати причиною пожежі.

Орієнтовний граничне значення потужності, яка здатна викликати загоряння горючих матеріалів дерева і пластмаси становить 60 Вт. Щоб попередити виникнення пожежі використовують УЗО з уставками 100 або 300 мА, що менше величини струму, що викликає загоряння.

У житлових квартирах зазвичай застосовуються ПЗВ із диференціальним струмом 100 мА.

У приватному будинку або офісі краще встановлювати ПЗВ з чутливістю 300 мА, оскільки установка УЗО на менший диференційний струм може призводити до помилкових спрацьовувань, особливо якщо електропроводка сильно розгалужена.

Номінальний відключається диференційний струм IΔn 0 - диференційний струм, який не викликає відключення УЗО при заданих умовах експлуатації.

Тобто якщо через УЗО протікає диференційний струм, менший номінального відключається диференціального струму, ПЗВ не має спрацьовувати. Диференційний струм, при якому УЗО автоматично спрацьовує, має перебувати в діапазоні від номінального не відключається диференціального струму (IΔn0) до номінального відключає диференціального струму (IΔn).

Це дуже важливий параметр, який показує, що ПЗВ зі струмом відключення 10 мА має спрацьовувати в діапазоні струмів 5-10 мА, а УЗО на 30 мА - в діапазоні 15-30 мА. Тобто УЗО з уставкой 10 мА може спрацювати при струмі витоку від 5 мА, а УЗО з уставкой 30 мА може спрацювати при струмі від 15 мА.

Йдемо далі, наступна характеристика:

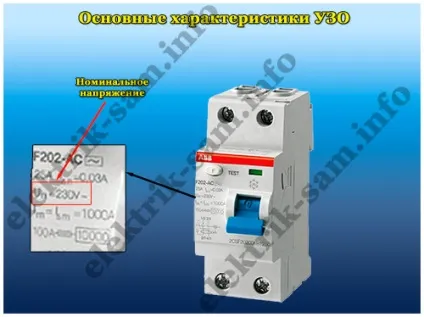

Номінальна напруга Un - діюче значення напруги, при якому УЗО повністю працездатний. Зазвичай 220В або 380В. Також вказується на передній панелі.

Для електронних УЗО це дуже важливий параметр, оскільки відхилення напруга в електромережі мережі від номінального сильно впливає на його працездатність.

Номінальний умовний струм короткого замикання Inc - показує, який максимальний струм короткого замикання УЗО може витримати і при цьому залишитися працездатним (не вийти з ладу). Визначає надійність і міцність УЗО, якість виконання його механізму і електричних з'єднань. Іноді цей параметр називають «стійкістю до струмів короткого замикання».

Значення номінального струму короткого замикання стандартизовані та є рівними:

Inc = 3000; 4500; 6000, 10 000 А.

Вказуються на передній панелі або символом: наприклад, Inc = 10 000 А, або відповідними цифрами в прямокутнику.

У побуті краще використовувати ПЗВ з показником 6000 А. До речі, в європейських країнах не допускаються до експлуатації УЗО з Inc, меншим, ніж 6000 А.

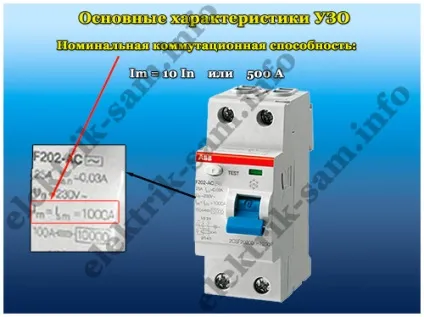

Номінальна комутаційназдатність Im - діюче значення очікуваного струму, який УЗО здатне включити, пропускати протягом часу розмикання і відключити при заданих умовах експлуатації без порушення своїх властивостей. Повинна бути не менше ніж в 10 разів більше номінального струму або дорівнює 500 А.

Значення цього параметра залежить від конструкції механізму відключення і якості контактів. УЗО хорошої якості мають, як правило, набагато більш високу комутаційну здатність - 1000, 1500 А. Вони надійніше, і в разі аварійної ситуації, наприклад, при короткому замиканні на землю, УЗО, гарантовано відключать електроустановки, випереджаючи автомат захисту.

Номінальний час відключення Tn - це проміжок часу від моменту раптової появи відключає диференціального струму і до моменту гасіння дуги на всіх полюсах УЗО.

Гранично допустимий час відключення УЗО - 0,3 с. У електромеханічних УЗО високої якості швидкодію становить 20-30 мс.

У наступній статті ми продовжимо розглядати характеристики УЗО.

Щоб не пропустити вихід нових статей по цій темі, підписуйтесь на новини сайту, форма підписки внизу статті.

До зустрічі в наступній статті!
