Устаткування для виробництва піноблоків в домашніх умовах

На сьогоднішній день пінобетон є дуже популярним будматеріалом і не тільки тому, що має велику кількість переваг, але і тому що його виготовлення можливо в домашніх умовах.

При цьому для виготовлення пінобетону в домашніх умовах не потрібно спеціальних навичок достатньо придбати якісне обладнання та хороші компоненти для його приготування.

Устаткування для виробництва піноблоків в домашніх умовах

Виготовлення пінобетону можна здійснювати як на заводському обладнанні, так і на саморобному.

Промислові установки.
Мобільне обладнання.

Промислове обладнання відрізняється високою продуктивністю близько 110 кубів бетону в добу і має високу вартість починаючи від 250000 рублів. Також для використання таких установок необхідно велике приміщення щоб зручно його розмістити.

Мобільне обладнання не вимагає великих приміщень для його установки і з легкістю може використовуватися в домашніх умовах. Вартість такого обладнання не перевищує 75000 рублів. але і продуктивність значно нижче близько 24 кубів на добу.

Основними відмітними характеристиками обладнання для виробництва пінобетону є наступні:

Робочий об'єм ємності установки.
Продуктивність на добу.
Робочі тиск.
Потужність в кВт.
Робоча напруга мережі 220 або 380.

Це основні критерії, які впливають на ціноутворення обладнання також слід врахувати країну виробника і його бренд.

Виробництво піноблоків, ціна і різновиди обладнання

Для виготовлення піноблоків може використовуватися одна з двох технологій:

Ливарна. Блоки виходять методом розливу рідкого розчину в форми спеціальних розмірів. Після чого бетон витримується в ній до повної готовності. Плюси такого способу в тому, що блоки не вимагає додаткової обробки спеціальним обладнанням. Що стосується недоліків, то розміри блоків обмежені розмірами вічок.
Різальна. Процес виготовлення полягає в тому, що спочатку заливають пінобетоном велику ємність, а після його застигання ріжуть на блоки необхідного розміру розпилювальної верстатом. Перевага такої технології в тому, що можна виробляти блоки будь-якого розміру. Недоліком є необхідність в додатковому обладнанні і витрат на його придбання та обслуговування.

Устаткування для виготовлення пінобетону буває наступних різновидів:

Устаткування для баротехнологіі. За допомогою цього обладнання виготовляється пінобетон без участі пеногенератора. Продуктивність такого устаткування становить в середньому 30 кубів на добу.
Перевага такого обладнання в тому, що воно коштує відносно недорого і легке у використанні.
Мінусами такого обладнання є велика витрата пенообразующей суміші і невисока якість виготовленого матеріалу. Ціна такої установки становить приблизно 65000 рублів.
Устаткування для традиційного виготовлення пінобетону. Виготовляється пінобетон наступним чином, спочатку змішується пісок, цемент, вода, а потім за допомогою пеногенератора додається піна. Виготовлений таким способом пінобетон має хорошу якість і може відповідати ГОСТ стандартам.
Устаткування для такого способу виготовлення має продуктивність до 50 кубів на добу. Ціна такого обладнання залежить від його продуктивність і починається від 250000 рублів.
Компакт обладнання. Таке обладнання працює від мережі 220 і, як правило, використовується для заливки пінобетоном підлог і дахів. Може виробляти піну як для цементного розчину, так і для вапняного.
Перевага такого обладнання в тому, що воно компактне і може встановлюватися в будь-якому зручному місці будмайданчика.
Так як обладнання призначене для виготовлення монолітного пінобетону, то виробляти піноблоки на ньому вкрай важко потрібно правильна настройка подачі компонентів. Ціна такого обладнання в середньому складає 35000 рублів.

Властивості саморобного піноблоку

Виготовлені в домашніх умовах піноблоки мають наступні властивості:

Висока вологостійкість.
Хороша теплоізоляція.
Висока звукоізоляція.
Висока пожежостійкість.

Отже, при правильній технології приготування пінобетону, виготовлені самостійно піноблоки нічим не поступаються за якістю виготовлених на заводі.

Установки для виготовлення піноблоків

Для виготовлення піноблоків в домашніх умовах знадобиться наступні обладнання:

Бетонозмішувач.
Пеногенератор.
Форми блоків для заливки.

Все вищеописане обладнання можна придбати окремо або купити комплектом. Після його придбання необхідно за кресленням зібрати оптимально влаштовує варіант обладнання. Сам креслення можна скачати в інтернеті.

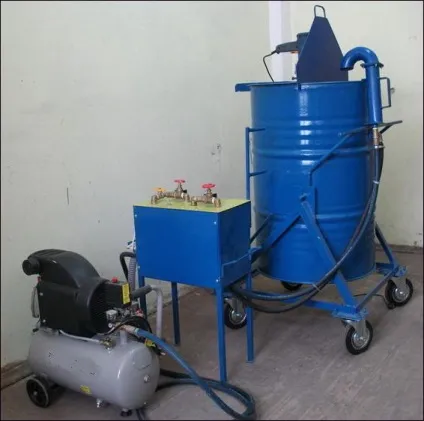

складові обладнання

Для виробництва пінобетону необхідна установка, яка складається з наступного обладнання:

Компресор.
Ресивер.
Міксер.
Рідинний насос роторний.
Пеногенегатор.

За допомогою цього обладнання можна виготовляти пінобетон двома способами:

Активаторний. Виготовлення піни виходить за рахунок швидкого обертання лопатей ротора, тобто за принципом міксера.
Аероторним. Виготовлення піни виходить за рахунок піноутворювача з використанням стисненого повітря.

саморобний обладнання

Як уже згадувалося вище пінобетон можна виготовляти за допомогою саморобного обладнання, для його виготовлення потрібно наступні матеріали:

Листовий метал.
Електромотор або двигун внутрішнього згоряння від мотоблока або помпи.
Редуктор.
Зварювальний апарат.
Компресор з великим ресивером.
Металеві трубки різного діаметру і гумовий шланг.

Устаткування для виготовлення пінобетону складається з двох основних установок:

виготовлення змішувача

Для виготовлення змішувача потрібно металева ємність великого обсягу підійде 200 літрова бочка. У ємність вставляється вал з лопатями, одна його сторона кріпиться до дна ємність інша до редуктора. Змішувач може бути як вертикального типу, так і горизонтального - це слід врахувати при виготовленні.

Також перед установкою вала необхідно зробити люк для завантаження компонентів бетону. Після того як вал буде встановлений в ємність її необхідно зафіксувати на металевій платформі. Для зручності пересування майбутнього змішувач платформу можна обладнати коліщатками. Останнім етапом виготовлення змішувача буде підключення редуктора до двигуна.

Як видно, змішувач не представляє собою хитромудру конструкцію і замість нього можна використовувати бетономішалку або дриль з міксерної насадкою, але при цьому продуктивність пінобетону буде значно нижче.

виготовлення піноутворювача

Для виготовлення піноутворювач необхідно з листового металу за допомогою зварювального апарату зварити циліндричну ємність здатність витримати тиск близько 3 атмосфер. Наступним етапом буде виготовлення трійника для піноутворювача.

До металевій трубі потрібно приварити три патрубка два з них повинні знаходитися в торцевій її частини, а один збоку. Один з патрубків розташований в торцевій стороні повинен бути більшим діаметром, так як він буде випускним.

Один кінець патрубка підключається до компресора, а інший до циліндра з пенообразующей сумішшю. Також патрубки необхідно обладнати кранами, що допоможе регулювати процес змішування.

Принцип роботи установки для виготовлення пінобетону

Для того, щоб максимально правильно налаштувати установку для виробництва піноблоків або виготовити її самостійно - потрібно розуміти за яким принципом вона працює.

Внутрішній процес виготовлення пінобетону відбувається наступним чином:

У ємність обладнання заливається вода і пенообразующая суміш.
Подається в піноутворювач з компресора стиснене повітря сприяє приготуванню піни.
Приготована піна подається через шланг в приготований заздалегідь цементно-піщаний розчин в піногенераторі.
Після перемішування розчину і піни отриману масу розливають по формах або в ємність в залежності від технології приготування блоків.

Для управління подачі тиску рекомендовано використовувати пульт управління. З його допомогою можна легко налаштувати подачу повітря і піни що сприяє якісному виготовленню піноблоків. Також можна регулювати подачу повітря на самому компресорі, а подачу піни кранами.

Але варто враховувати, що це виснажливий процес, так як збільшений обсяг піни спочатку, надходить швидко, а потім повільніше і потрібно додавати тиск звідси виходить нерівномірна подача компонента, що впливає на якість піноблоку.

Також при наступному замісі все настройки необхідно повернути в початкове положення, що затягує процес виготовлення пінобетону.

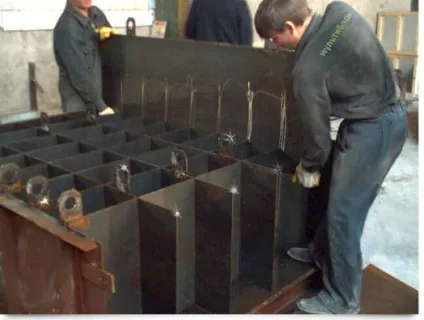

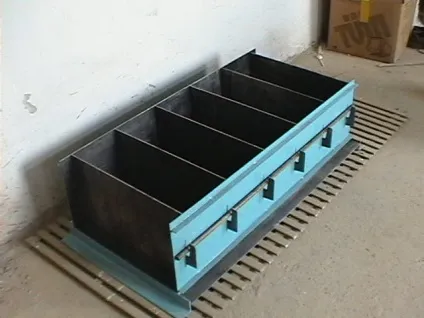

Форми для піноблоків

Для виготовлення піноблоків одного обладнання недостатньо необхідні ще форми для самих блоків. Форми для піноблоків це ящик з будь-якого металевого йди дерев'яного матеріалу, в якому розташовані осередки необхідного розміру. Форми для блоків можна придбати вже готові або виготовити самостійно.

Для виготовлення форми під піноблоки будуть потрібні наступні матеріали:

Матеріал для виготовлення ящика і осередків. Рекомендовано використовувати OSB або фанеру, так як це матеріал легкий в обробці і коштує недорого.
Електродриль або шуруповерт.
Електролобзик.
Рулетка.

Процес виготовлення форм для піноблоків складається з наступних етапів:

З дощок або іншого матеріалу необхідно виготовити ящик потрібних розмірів, скрутивши його стінки саморізами по дереву.
Електролобзиком нарізати стінки для осередків і встановити їх в ящик.
В осередку необхідно укласти плівку, щоб волога з пінобетону не вбирає в стінки форми.

Форма повинна бути надійно зібраної і зі стійкого до пригибании матеріалу, щоб не допустити її деформацію при наповненні бетоном.

Розчини, що застосовуються при виготовленні піноблоків

Для виготовлення піноблоків потрібної щільності необхідно в строгому порядку дотримуватися наступного співвідношення компонентів зазначених в таблиці.

У цій таблиці наведено кількість компонентів для отримання одного метра кубічного готового пінобетону.

Компоненти повинні відповідати наступним вимогам:

Цемент марки М500, М600.
Пісок повинен бути чистим і дрібної або середньої фракції.
Вода повинна бути чистою і м'якою кімнатної температури.

Також для виготовлення важкого або легкого пінобетону необхідно дотримуватися наступних пропорцій компонентів.

Для щільного, важкого блоку

Цемент М500 - 240 кг; пісок - 195 кг; вода - 110 літри.
Цемент М500- 2 00 кг; пісок - 92 кг; щебінь - 98 кг; вода - 100 л.
Цемент М500- 230 кг; цегла битий - 99 кг; пісок - 54 кг; вода - 100 л.
Цемент М500- 250 кг; керамзит - 72 кг; вода - 90-130 л.
Цемент М500- 200 кг; вугільний або сланцевий шлак -96кг; вода - все ті ж 90-130 л.
Цемент М500- 260кг; тирса -150кг; пісок - 110кг; вода - 90-130л.

Для легкого блоку

Легкість блоків досягається при співвідношенні компонентів 1 до 8 і 1 до 9. Також збільшення цементу дозволяє досягти більш міцні блоки.

Кількість компонентів для пінобетону має дотримуватися в точності з зазначеними прикладами, в іншому випадку матеріал вийде неякісним.

рентабельність

Для розрахунку рентабельності обладнання для виробництва пінобетону необхідно провести наступні підрахунки:

Вартість обладнання.
Вартість витратних матеріалів для обладнання.
Вартість компонентів для виготовлення пінобетону.
Вартість витраченої електроенергії.

Після чого потрібно підрахувати вартість готового пінобетону, виробленого за добу. Отриману суму розділити на витрачену суму на обладнання та витратні матеріали з компонентами. Таким чином, вдасться пізнати, за скільки діб окупиться витрачені кошти.

Наприклад, в якості установки для виробництва використовується устаткування ПБС-200 АТ українського виробництва з наступними характеристиками:

Продуктивність 2куба на годину.
Споживана потужність 5.5 кВ.

Виробляємо наступні підрахунки:

Обладнання вартістю в 85000 рублів 1 шт.
Форма для блоків на 24 комірки вартістю 13000 рублів 25 шт. = 325000 рублів.
Ламінована фанера для піддонів вартістю в 1500 рублів 25 шт. = 37500 рублів.
Компресор з ресивером не менше 50 літрів вартістю 15000 рублів 1 шт.
Розпилювач з мастилом і шлангом вартістю 1000 рублів 1 шт.
ПенообразовательПБ-200 вартістю 16000 рублів 1 шт.
Мастило для форм вартістю 11000 рублів 1 шт.

Таким чином, при підрахунку виходить сума, витрачена на устаткування і витратні матеріали, становить 490 500 рублів.

Тепер необхідно провести розрахунок собівартості виготовленого матеріалу.

Для прикладу візьмемо кількість компонентів для одного кубометра пінобетону:

Цемент М500 стоімостью3500 рублів / тонна, 320 кілограм 1120 рублів.
Пісок, промитий стоімостью300 рублів / тонна, 210 кілограм 63 рубля.
Піноутворювач стоімостью80 рублів за 1 кілограм, 1 кілограм 80 рублів.
Пластифікатор стоімостью80 рублів за кілограм, 0,3 кілограма 24 рубля.

Підбивши витрачену суму на компоненти і витрачену електроенергію 4 рубля за кіловат, виходить 1 297 рублів за один кубічний метр пінобетону. Отже, якщо цикл виробництва піноблоків триватиме 12 годин, то вийде виготовити 24 куба матеріалу.

У разі якщо використовується саморобний обладнання, його вартість може скоротитися на 40% від ціни заводського, але є ризик отримати матеріал поганої якості, що спричинить додаткові витрати на перероблення установки.

Також варто враховувати, що наведені розрахунки теоретичні і на практиці можуть відрізнятися з похибкою в 15 відсотків.

Вартість обладнання для виготовлення піноблоків залежить від його продуктивності.
Для виготовлення піноблоків в домашніх умовах можна використовувати заводські і саморобні установки.
Для виготовлення якісних піноблоків необхідно строго дотримуватися необхідну кількість компонентів.
Окупність устаткування становить 30 днів за умови 12 годинного процесу виготовлення піноблоків.
