Установка запобіжників нового зразка, від ГАЗ 3110

Міняємо плавкі запобіжники на сучасні.

плюси:
1) Більш точні.
2) Чи не плавляться, а отщёлківают.
3) Чи не заважають (у кого зростання великий).
4) Виглядають естетичний.
5) +3 запобіжника в стандартному розмірі блоку.
6) Головне буде менше проблем з електрикою, тому що у нових на багато краще контакт і не відігнути лапки, які утримують запобіжник.

Нам знадобиться:
- Блок запобіжників ГАЗ 3110
- Клеми типу "мама"
- Ізолента, термо-усадочная трубка.
- Самі запобіжники. У стандартному блоці 10шт. 1 на 16А і 9 на 8А Тут нам знадобиться 1 на 20А і 9 по 10А, ці номінали максимально близькі до тих що стояли (нового зразка спрацьовують на багато точніше), до вибору номіналів повернуся пізніше.

І ось така фігня сталася ще при витягуванні запобіжника:

благо запасних взяв.

Для початку скинемо масу з акумулятора.

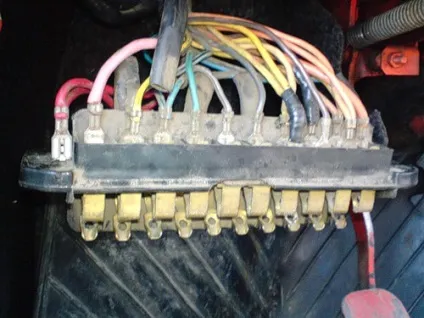

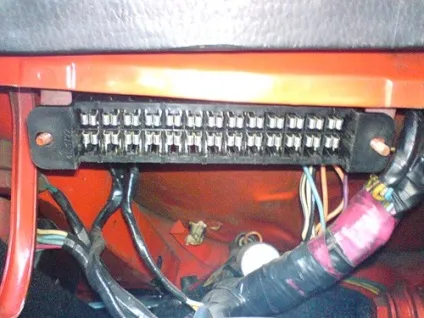

Далі я зняв старі запобіжники і відкрутив блок:

Приміряв новий блок:

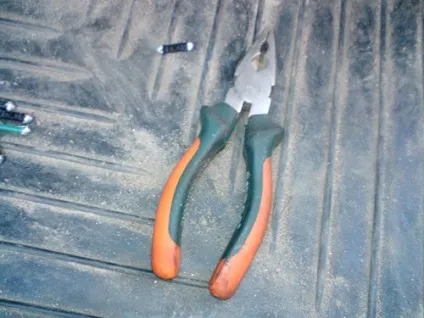

З початку мало не підходив, але за допомогою цього чудо-інструменту:

все встало як треба, майте на увазі: будете рихтувати - не перестарайтеся, вушка дуже тендітні.
підігнути довелося

0.5см, так що не критично.

На старому блоці всередині є перемички між запобіжниками, в цьому - ні. І нам треба їх зробити.
Зробити їх треба між 3м і 4м, 5м і 6м, 7м і 8м, 9м і 10м запобіжниками. Можете подивитися на електросхемі. щоб було зрозуміліше.
Кожен робить перемички по своєму. Хтось підгинає вушка на блоці. Хтось напоює шматок дроту. І т.д.
Розглянемо 2 варіанти.

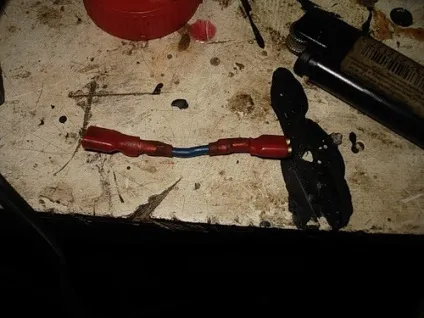

1) Популярніший - так робив соклубников ChesnoK. він виготовив ось такі "перемички":

ChesnoK, цитата: виготовлялася дуже просто: дві "мами", проводок близько 3-4 см завдовжки, паяльник, припій, коніфоль і термотрубкі.

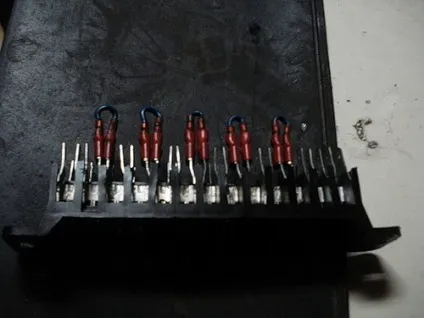

А так вони встали:

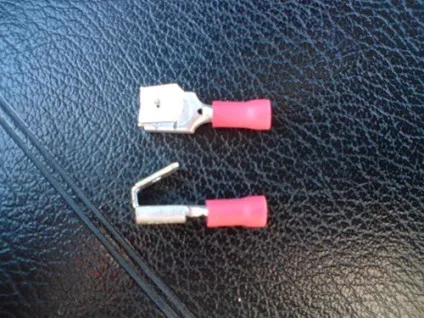

2) Варіант як робив я, взяв такі клеми:

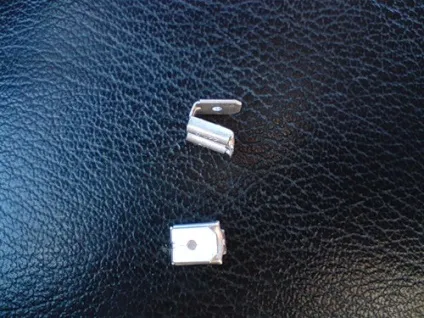

і за допомогою вище згаданого диво-інструмента зробив з них це:

вони і виконали роль перемичок, лапки на новому блоці поруч, у цій ці перемички відмінно встали (читай підійшли).

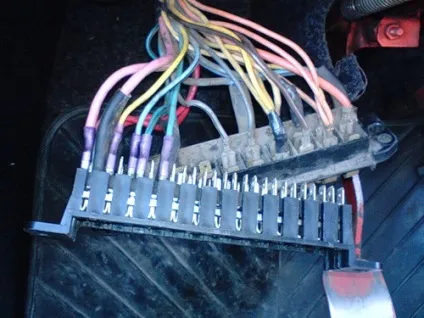

Далі перекидаємо дроти по одному, не забуваючи одягати на кожен термоусадку, тому що на новому блоці між клемами немає пластмасових перегородок. як на старому. Загалом треба заізолювати кажую клему, щоб попередити можливі замикання оних.

УВАГА! Це найвідповідальніший момент. Чи не переплутайте дроти! Краще перекидати по одному (з старого блоку один провід зняли, заізолювали, підключили до нового блоку і т.д.). Якщо щось переплутати - це може привести до зайвої геморою потім. Як варіант можна все дроти підписати.
В іншому випадку, якщо все-таки дроти переплуталися (або якщо у вас були проблеми з електрикою і ви хочете перевірити точність підключення проводів до блоку запобіжників) - зрозуміти "який дріт куди" можна по їх квітам і вищезгаданої електросхемі.

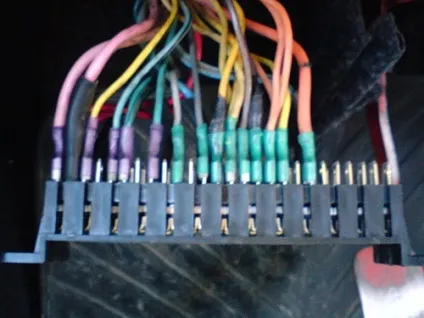

Ось всі дроти на новому місці:

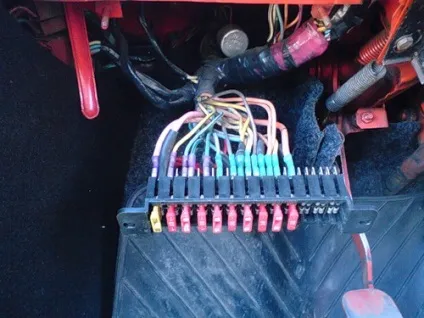

Запобіжники зайняли своє місце:

В принципі вся установка, у мене зайняла 30-40 хвилин не поспішаючи. і вивчаючи проводку.
Виходить дуже зручно, запобіжники не стирчать:

а головне є 3 вільних, особисто мені вони потрібні зараз для електро-вентилятора і, може бути, обігріву скла (якщо знайду скло).

Про номінали запобіжників.

У старому блоці були 1й - 16А, інші - 8А.
Номінали в новому найближче 8А-10А, 16А-15А.
АЛЕ ножові запобіжники точніше! З цього можна ставити номіналом по-більше.
З цього питання товариш МегаВольт з Московського форуму провів "наукову роботу:

Щодо заміни на копійчані номінали я скажу так:
випробування запобіжників проводив на потужному зарядному пристрої для акумуляторів вантажівок в 12В режимі, заряджав акумулятор ємністю 190Ач.
У розріз проводу поставив роз'єми для ножового і класичного запобіжника. Класичний на 8А "згорав" при струмі 18А чотири секунди (притоці 13А він так і не згорів), ножовий на 15А при 18А стабільно отщелкнул менше ніж за секунду.
Те ж саме робив і з 16А запобіжником, порівнюючи з ножовим на 25А.
За результатами дослідів можу совсей відповідальністю сказати, що замість 8А класичного можна ставити синій 15А ножовий (червоні на 10А в даній ситуації дуже чутливі), а замість 16А можна ставити ножовий білий-прозорий на 25А.

У ланцюзі ближнього-дальнього світла можна встромляти і 10А червоні, якщо тільки варті лампи рідної потужності, для 90 / 100Вт ламп - сині на 15А.

А за великим рахунком краще знайти амперметр до 50Аі вийнявши запобіжник і підключивши замість нього амперметр, включити всі споживачі, які сидять на цьому запобіжнику. Зафіксувати значення струму і поставити запобіжник номіналом на розмір більше.

Особисто я ризикувати не став і взяв 20А і 10А.

Разом:
- блок - 220р
- запобіжники - по 3р. / Шт десь
- термоусадка - 60р. упаковка
