Установка вуличного освітлення

Установка вуличного освітлення серйозно відрізняється від того, який робиться всередині приміщень. Головна відмінність - в матеріалах і електромонтажних виробах, які при цьому використовуються. Поза приміщенням електричне обладнання піддається температурному впливу, опадам і вітру. Цілком зрозуміло, що до нього пред'являються зовсім інші вимоги.

Завдання зовнішнього освітлення на ділянці навколо приватного будинку - це не тільки хороша видимість в темний час доби підсобних будівель і доріжок на території. Воно застосовується і в естетичних цілях, як елемент ландшафтного дизайну.

Прокладка кабелю на вулиці можлива двома способами:

1. Підземний. Вибирається кабель, розрахований на прокладку під землею, наприклад ВБбШВ. Такий провідник можна укладати в землю без жодних захисних пристосувань. Якщо вибирається інший вид кабелю, наприклад КГ або ВВГ, то він прокладається в захисному металевому коробі або трубі. Глибина траншеї повинна бути не менше 40 см при використанні захисного короба і не менше 80-90 см, якщо кабель укладається без нього. В ідеалі добре, коли кабель проводиться всередині пластикових труб, які, в свою чергу, укладаються в лоток.

2. Повітряний. Кабель, прикріплений до несучого тросу, простягається по повітрю. Такий трос або міцна мотузка тягнеться від будови до будови або між опорними стовпами. Кабель чіпляється до тросу за допомогою хомута. Для повітряного проведення використовується морозостійкий кабель, наприклад КГ або ПВСУ, хоча підійде і ВВГнг.

Увага! Без опорного троса кабель не простягається - це небезпечно, та й провідник не прослужить довго.

Укладання кабелю під землею

Переважно укладати кабель під землею - так він більш захищений, але в разі ремонту до нього важче дістатися. Розподільні коробки для зовнішнього освітлення повинні бути металевими або з термостійкого пластика. Ступінь захисту - IP 54 або вище. Це відноситься і до вимикачів. Для коробки рекомендується їх встановлювати під захисними кришками, які оберігають від опадів.

Вуличний ліхтар з підземним підведенням кабелю

Зовнішні світильники діляться на кілька видів.

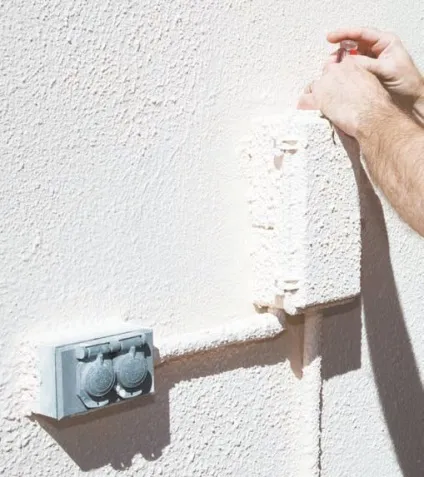

Двухгнездовая розетка з кришками і коробка, герметична кришка якої тримається на гвинтах

прожектори

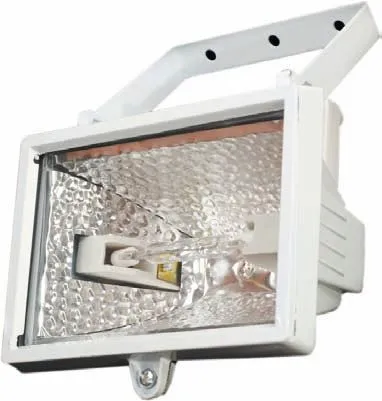

Прожектор з лінійної галогенною лампою

Останнім часом частіше використовують прожектори з лінійними галогенними лампами. Компактні розміри, невисока вартість і висока потужність роблять їх дуже привабливими для установки в якості джерел освітлення.

Лампи розжарювання використовуються досить рідко, оскільки вони неекономічні.

Люмінесцентні не використовуються зовсім, оскільки вони не працюють при температурах нижче -15 ° C. Світлодіодні прожектори, поки не відкритий спосіб робити їх дешевими, майже не використовуються. Дуже шкода, оскільки вони дають яскраве світло при мінімальних витратах енергії.

Вельми економічними є лампи типу ДРЛ і ДНаТ. Єдиний їхній недолік - довгий час включення (до декількох хвилин), особливо при низьких температурах.

Вуличні світильники типу «кобра»

Названо так за характерною формою відбивача. Є світильники зі склом і без. Встановлюються на стовпах або стінах будівель. На відміну від прожекторів не мають поворотного рефлектора. В світильник вмонтований електронний баласт для запуску металогалогенних ламп.

Світильник «кобра» із захисним склом і гратами

Здебільшого це світильники декоративного виду, що встановлюються на опорних стовпах. Дають розсіяне світло. Крім звичайних вимикачів на вулиці часто встановлюють датчики включення, що реагують на рух, з фото елементом або таймером. Вони встановлюються за таким же принципом, що і звичайні вимикачі.

Радіус дії датчика руху

Крім вищезазначених світильників використовують безліч інших видів, які можуть вбудовуватися в стіни будинків, кам'яні доріжки, розвішували у вигляді гірлянд і т. Д.

На фрагменті 1 показана схема підключення датчика руху без дублюючого вимикача. На фрагменті 2 в схему доданий звичайний вимикач. Робиться це для того, щоб при необхідності світло було включено, навіть якщо поруч нікого немає. Досить клацнути вимикачем - і світло буде горіти. Якщо вимикач розімкнути, то датчик знову почне включати і вимикати світло, реагуючи лише на рух
