Без наявності водостічної системи будівлю будь-якого призначення швидко приходить в непридатність. Неконтрольовані дощові і талі води руйнують стіни і фундамент, проникають в підвальні приміщення. Сучасні водостоки не тільки зводять до мінімуму негативні наслідки, але і гармонують із зовнішнім архітектурним виглядом будівель, як це виглядає можна побачити на фото.

Щоб водостічна конструкція прослужила довго без ремонту, необхідно її спроектувати на основі проведених розрахунків. Тільки після цього виконується установка водостоків. Грамотно змонтована система дозволить на довгі роки забути про проблему збору атмосферних опадів і забезпечить комфортні умови проживання.

Матеріали виготовлення елементів водостоку

Вітчизняні та зарубіжні компанії-виробники пропонують споживачам водостоки, як у вигляді окремих елементів, так і в формі готового комплекту, в який входить все, що необхідно для створення конструкції. Сьогодні на ринку є вироби, вироблені з різних матеріалів - давно відомих і з'явилися відносно недавно. У кожного з них є недоліки і переваги, які необхідно враховувати при підготовці до монтажу системи водовідведення атмосферних опадів з поверхні покрівлі.

При створенні водостоку в приватному домоволодінні зазвичай використовуються наступні матеріали:

• пластик і металопластик - вироби з них в останні роки стали найбільш затребуваними, оскільки вони коштують недорого, мають хороші експлуатаційні характеристики, їх легко монтувати;
• сталь оцинкована використовується для монтажу водостічних систем давно, і такий варіант є недорогим рішенням, але у неї є істотні недоліки - недостатня стійкість до корозії, а, отже, водостічна труба оцинкована має недовгий термін служби;
• сталь оцинкована з кольоровим полімерним покриттям - вироби з цього матеріалу мають привабливий зовнішній вигляд, оскільки дозволяють підібрати відтінок, який буде поєднуватися з дахом. Їх термін експлуатації набагато довше, ніж у звичайній стали оцинкованої;
• мідь - водостоки з неї виглядають чудово, але коштують дорого і не завжди поєднуються з покрівельним покриттям. Крім цього вони схильні до деформації.

Як розрахувати водостічну систему?

Установка водостоку неможлива без розрахунку системи збору опадів. Бажано, щоб розрахунок водостічної системи зробив фахівець, оскільки людина, яка не знає як правильно встановити водостоки, навряд чи зуміє це виконати належним чином. Тільки після цього можна купувати всі необхідні для створення системи матеріали.

Для установки водозбірної конструкції будуть потрібні:

• жолоби, муфти і кронштейни для них;
• кутові елементи для жолоба;
• заглушки;
• водозбірні воронки;
• водостічні труби і кронштейни для них;
• коліна верхні і нижні для труб;
• муфта для труби.

На величину перетину жолобів і діаметр труб, число воронок впливає площа водозбору покрівлі. Кількість зливових водостоків в системі залежить від числа кутів на даху - скільки їх, стільки й точок збору. Установка водостічних труб розраховується наступним чином: на кожні 100 «квадратів» покрівлі при створенні зовнішнього водостоку потрібно 1 труба.

Ті, хто з ряду причин все ж вирішив встановити водозбірну конструкцію самостійно, при розрахунку перетину жолобів і діаметра труб, можуть скористатися наступними рекомендаціями:

• при будівництві лазні, альтанки або невеликого будиночка на дачній ділянці, коли площа скатів не перевищує 70 «квадратів», перетин жолоба має дорівнювати 70-115 міліметрів, а діаметр труб - 50-75 міліметрів;
• при зведенні котеджу з площею поверхні покрівлі не більше 100 «квадратів», жолоб повинен мати перетин від 115 до 130 міліметрів, а труби - діаметр 75-100 міліметрів;
• коли вдома мають площу скатів більше 100 «квадратів», то вибирати слід жолоб з перетином 140-200 міліметрів, а труби діаметром - 90-160 міліметрів.

Щоб розрахувати кількість жолобів, які необхідно придбати, необхідний такий параметр покрівлі як довжина ската. Наприклад, вона становить 12 метрів. Тоді цю величину ділять на довжину жолоба, який є у продажу. Важливе значення має нахил водовідведення, в зокрема системи жолобів. Якщо він розрахований невірно і кут дуже малий, то опади будуть затримуватися в системі. Тому існує правило: ухил ринви на один погонний метр повинен становити не менше 2 міліметрів і не більше 5 міліметрів.

Збірка водостічної системи неможлива без з'єднувальних муфт. Їх кількість становить на одну менше, ніж число жолобів. Наприклад, придбано 4 жолоба, тоді потрібно купити 3 муфти.

Як встановити водостічну систему?

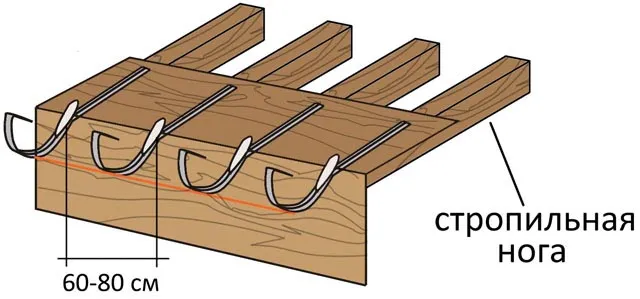

Монтаж системи водостоку бажано виконувати на етапі зведення дахи до моменту укладання покрівельних матеріалів. Перш за все, належить встановити кріплення для відливів - кронштейни - до лобової дошки, а коли вона відсутня, то до кроквяних ніг. Від матеріалу виготовлення жолобів залежить крок монтажу кронштейнів. Для пластикових виробів він становить 50-60 сантиметрів. Якщо водостік металевий, то відстань між сусідніми кронштейнами не може перевищувати 150 сантиметрів.

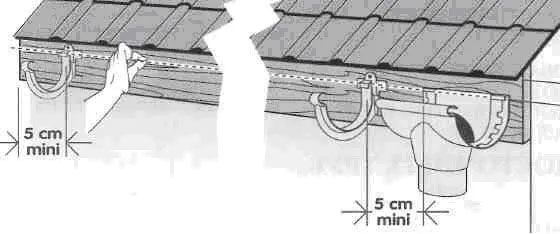

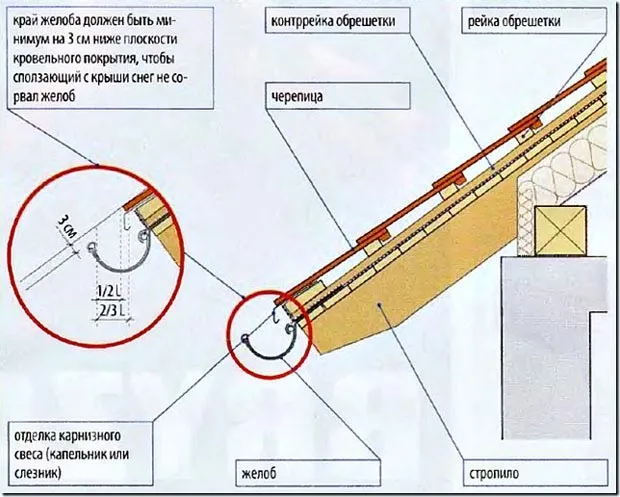

В обов'язковому порядку кріплення встановлюються по кутах жолоби і по обидва боки водозбірної воронки. Жолоб монтують таким чином, щоб звис даху знаходився на його середині, і тоді водяний потік навіть під час зливи не буде проливатися через край.

Як вже говорилося, до того, як зібрати водостічну систему, при монтажі кріплень необхідно забезпечити певний нахил жолоба, тому при 12-метрової довжині цього елемента, він складе від 24 до 60 міліметрів.

Спочатку кріпиться на лобової дошки перший з кронштейнів, а потім, відступивши по висоті, останній. Між ними натягується шпагат і відповідно до нього встановлюються проміжні елементи. На вмонтовані гаки монтують жолоб, при цьому його передня частина поміщається під загнутий край кріплення. Потім жолоб провертають на 90 градусів і закріплюють спеціальними пластинами.

З'єднання окремих елементів пластикових водостічних систем в єдине ціле можна виконати одним з двох способів: з використанням гумових ущільнювачів або методом холодного зварювання. Кожен з цих варіантів має переваги і недоліки.

Використання гумових прокладок дозволяє домогтися необхідного ступеня ущільнення і одночасно вони грають роль компенсаторів у разі зменшення (збільшення) лінійних розмірів елементів через зміни температурного режиму. Але через певний час ущільнювачі з гуми втрачають первісну еластичність і стоїть перед ними завдання не виконують.

Більш надійним і мають тривалий термін експлуатації виходить з'єднання, виконане за допомогою спеціально призначених клеять складів, оскільки метод холодного зварювання забезпечує кріплення водостічної системи і її складових елементів на молекулярному рівні. Але подібний спосіб не дає можливості компенсувати лінійні розміри і в підсумку це призводить до розтріскування труб.

Після завершення установки відливів слід змонтувати випускні воронки. У разі створення пластикового водовідведення за допомогою ножівки вирізують отвір, а краю обробляють. Смужку клею наносять на внутрішню сторону воронки, відступивши від її краю 1 сантиметр. Також дві смуги клейового складу наносять по краю вирізаного отвору на відстані 5 міліметрів одна від одної. Далі воронку заводять під жолоб і зміцнюють. На краях отвори жолоба шляхом нагрівання пластику з двох сторін роблять «слізником».

Також важливим є етап монтажу водостічних труб, виконуючи його, слід дотримуватися певних правил:

• між стіною будинку і трубою має бути відстань не менше 3 сантиметрів (максимум 8 сантиметрів), в іншому випадку вона буде відволожуватися під час дощів;
• кронштейни для кріплення встановлюють з кроком 1 -2 метри, з обов'язковим монтажем в місці з'єднання труб;
• слив труби повинен розташовуватися від поверхні землі на відстані не менше 30 сантиметрів, а при наявності водовідведення - не менш 15 сантиметрів.

Після цього трубу з'єднують з лійкою.
