Установка сигналізації на kia ceed 2018, точки підключення кіа сід - Старлайн

• Модуль обходу штатного іммобілайзера BP-03

BP-03 - це модуль, який полегшує установку систем дистанційного або автоматичного запуску двигуна на автомобілі, обладнані системою RFID (radio frequency identification). Система RFID застосовується на більшості сучасних автомобілів. У штатний ключ запалювання автомобіля вбудований транспондер, код якого опитується при пуску двигуна ключем

Необхідний час для установки - 4,5 години

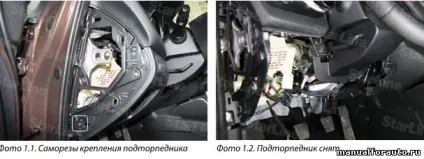

1. Для зняття подторпедніка Кіа Сід знімаємо ліву накладку торпедо (на засувках). Далі відвертаємо 2 самореза кріплення подторпедніка і знімаємо його (на засувках)

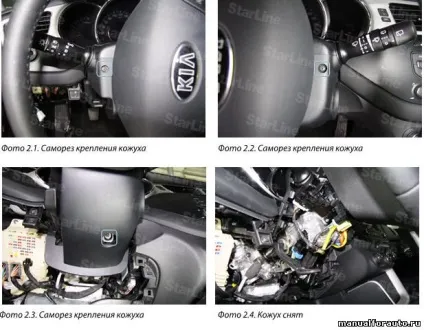

2. Демонтуємо кожух рульового вала Kia CEED. Для цього відвертаємо 2 самореза з боку рульового колеса і 1 шуруп знизу, і знімаємо кожух

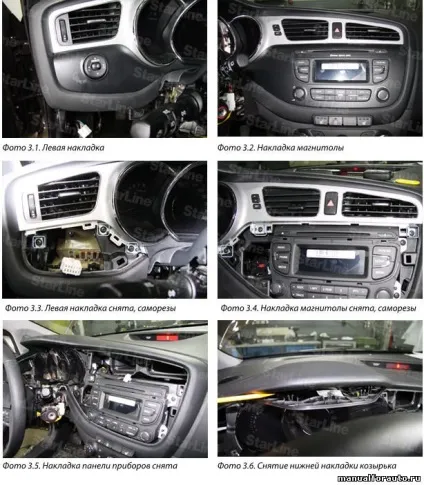

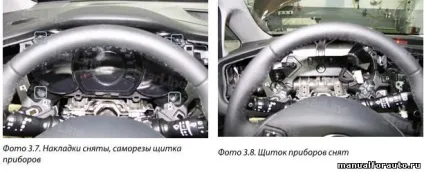

3. Знімаємо щиток приладів Kia CEED. Для цього спочатку знімаємо ліву накладку з джойстиком управління дзеркалами (на засувках), потім демонтуємо накладку магнітоли (на засувках) і відвертаємо 6 саморізів під знятими елементами. Далі виймаємо накладку щитка приладів (на засувках). Потім знімаємо нижню накладку козирка щитка приладів (на засувках, і відвертаємо 4 самореза кріплення щитка приладів

4. Встановлюємо антену зі вбудованим датчиком удару і нахилу на лобовому склі Kia CEED. світлодіод на лівій стійці. Сервісну кнопку встановлюємо в будь-якому зручному місці

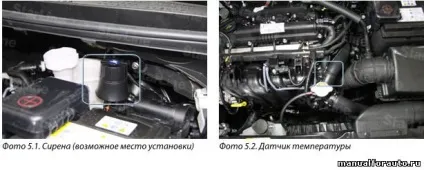

5. Встановлюємо під капотом сирену і датчик температури. Провід в салон Kia CEED прокладаємо через штатний ущільнювач з лівого боку моторного щита

6. Блок сигналізації ховаємо за допомогою приладів щитком

7. Підключаємо масу сигналізації за допомогою приладів щитком в штатне місце

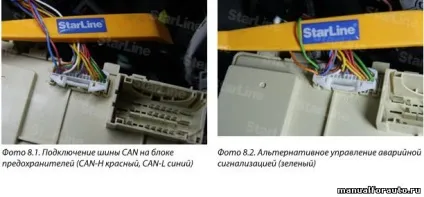

8. сan шину підключаємо на нижньому роз'ємі «F» з тильного боку блоку запобіжників. У разі необхідності (для комплектацій Kia CEED в яких відсутній сигнал управління світловою сигналізацією в шині CAN) на цьому ж роз'ємі підключаємо альтернативне управління аварійною сигналізацією (біло-червоний провід сигналізації)

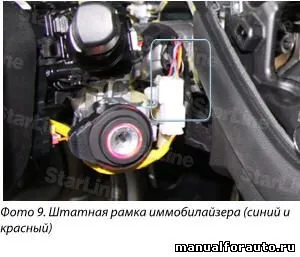

9. Обхідник іммобілайзера підключаємо в розрив синього або червоного проводу штатної рамки

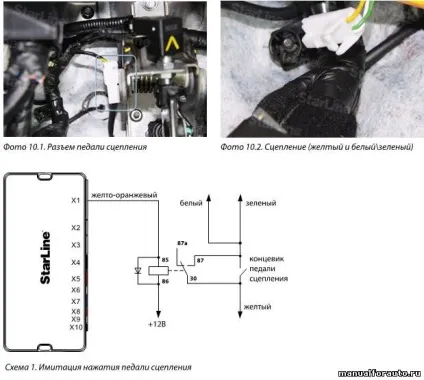

10. Для імітації натискання на педаль зчеплення (на Kia CEED з МКПП) підключаємо желтооранжевих провід сигналізації за схемою 1 в роз'ємі концевика педалі зчеплення і виконуємо програмування згідно з таблицею 1

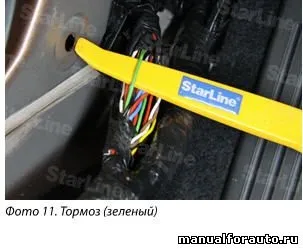

11. Контроль натискання педалі гальма (оранжево-фіолетовий провід сигналізації) підключаємо в лівій кік-панелі до салатовому проводу Kia CEED. Синьо-червоний провід сигналізації (вхід стоянкового гальма) підключити до маси Kia CEED

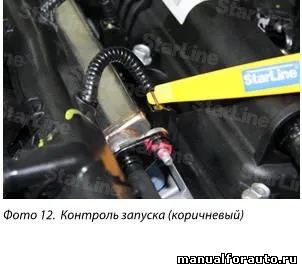

12. Контроль запуску підключаємо під капотом на роз'ємі паливної форсунки 4-го циліндра

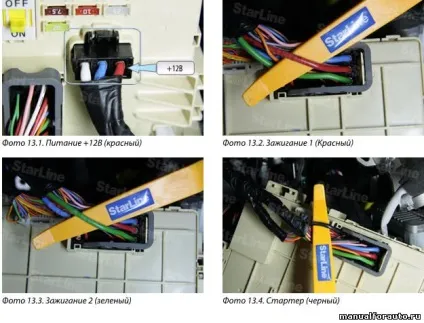

13. На фронтальній стороні блоку запобіжників в роз'ємі «С» підключаємо харчування сигналізації +12. А з тильної сторони блоку запобіжників на роз'ємі «Е» підключаємо ланцюга запалювання і стартера

14. Програмуємо додатковий канал №6 сигналізації відповідно до Таблиці 1 інструкції по установці.

Програмована функція Значення функції

№ 9 Тривалість прокрутки стартера Варіант 4 6,0 сек.
№ 11 Контроль роботи двигуна Варіант 4 За тахосігналу

16. За допомогою діагностичного обладнання або маршрутного комп'ютера і інструкції по експлуатації автомобіля, відключаємо функцію «Відмикання дверей при виключенні запалення». У разі неможливості застосування даних операцій виконати програмування сигналізації відповідно до Таблиці 2 інструкції по установці:

Програмована функція Значення функції

№ 7 управління замками дверей при дистанційним. запуску і
зупинці двигуна при включеному режимі охорони Варіант 3 Замикання після зупинки

17. Налаштовуємо датчики удару і нахилу, перевіряємо роботу системи StarLine. Збірку салону Kia CEED проводимо в зворотній послідовності.
