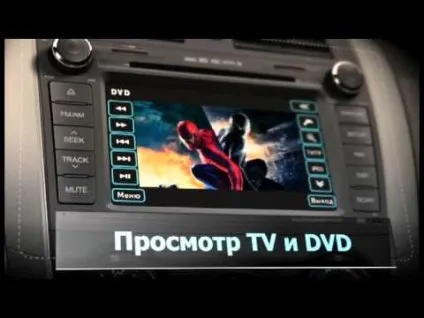

Дана модель має вбудований "віртуальний" 6 дисковий чейнджер
і дозвіл екрана 800 на 480 пікселів.
Відмінною особливістю даної моделі з індексом "i" є можливість підключення 3G модему. що дає можливість повноцінно юзати інтернет в машині (email, icq, yandex пробки і т.д.).

Ось так виглядає заводська магнітола королли.

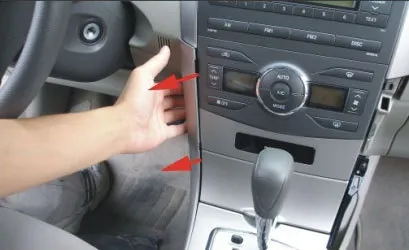

Піддягаємо праву накладку центрального тунелю і акуратно знімаємо.

Таку ж операцію проводимо і з лівої накладкою.

Переходимо до верхніх декоративним накладок.
Піддягаємо праву накладку знизу й отщелкивали.

Ліву піддягаємо знизу і також отщелкивали.

Як видно на фото накладки мають по 4 засувки, переконуємося. що засувки залишилися цілі і переходимо далі.

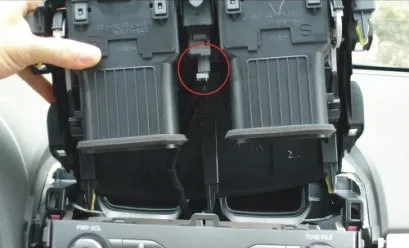

Знімаємо панель з центральними повітроводами. Взявши двома руками зліва і справа і потягнувши на себе.

Відключаємо роз'єм від кнопки аварійки.

Дивимося. щоб засувки залишилися на панелі повітропроводів (буває залишаються в посадочних місцях торпеди).

Процес розбирання майже закінчено.

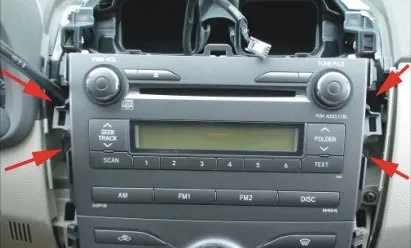

Беремо торцевої ключ на 10 і відкручуємо 4 болта.

Витягуємо апарат на себе.

Відключаємо роз'єми живлення і антени.

Торпеда Короллка в очікуванні нового постояльця.

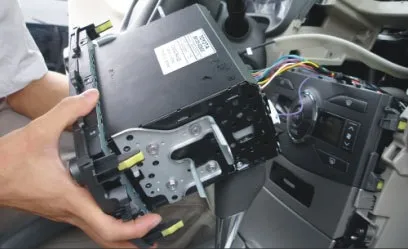

Відкручуючи кріпильні пластини від рідної магнітоли, для цього беремо торцевої ключ на 8 або хрестоподібну викрутку (рекомендую використовувати ключ тому болти часто затягнуті дуже сильно).
Всього потрібно відкрутити по 4 болта з кожного боку.

Знімаємо 4 пластикові засувки жовтого кольору, для цього їх досить підчепити гострої тонкої викруткою або шилом.

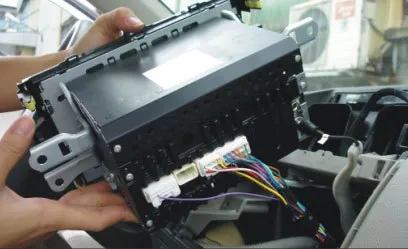

Прикручуємо кріпильні пластини на новий апарат і встановлюємо жовті засувки.

Підключаємо всі джгути проводів та GPS антени (тут складнощів немає, всі роз'єми підключаються PIN to PIN).
Виводимо шнурок USB в бардачок.

Встановлюємо магнітолу на місце.

Перевіряємо в роботі і збираємо все в зворотному порядку.
