установка шпалери

ВСТАНОВЛЕННЯ шпалер, створення спеціального споруди (шпалерного пристрою), що служить опорою для оброблюваного винограду. Шпалерні пристрої складаються з крайових, або якірних, і проміжних опор (стовпів, стояків), пристосувань для розвантаження крайових стовпів (підкоси або якірні пристрої), шпалерних дротів, деталей, за допомогою яких дріт приєднується до стійок. Стовпи, застосовувані для шпалери, можуть бути дерев'яними, металеві. залізобетонними, а також пластмасовими (див. Опори для кущів винограду). Для збільшення тривалості служби дерев'яні стовпи просочуються антисептичними засобами (див. Антисептування дерев'яних стовпів). Дерев'яні стійки товщиною не менше 12 см і довжиною 2,0-2,5 м встановлюють як якірних, а стійки товщиною не менше 8 см - проміжних стовпів в рядах. На вінограднікахУкаіни і ін. Країн широкого поширення набула вертикальна одноплощинний шпалера з залізобетонними стовпами і трьома-чотирма ярусами. На пром. виноградниках найчастіше застосовують рядові посадки виноградних кущів, крони яких прикріплюють до вертикальних одноплощинного шпалерним пристроїв. Для влаштування такої шпалери використовують залізобетонні стовпи довжиною 2,0-2,6 м. Якірні стійки довше і міцніше, так як вони забезпечують натяг дроту всього ряду. У. ш. складається з слід. операцій: розмітки місць для установки шпалерних стійок; навантаження, підвезення і розвантаження шпалерних стійок по рядах; запрессовки шпалерних стійок; буріння ям для підпірних стійок або під якоря; установки або кріплення підпірних стійок або укладання якорів; навантаження, підвезення і розвантаження шпалерної дроту по ділянці, розмотування, кріплення і натягування дроту по ярусах. При розмітці ділянки кілочками намічаються місця майбутніх стовпів і якорів. Стовпи встановлюють по осі ряду з інтервалом 6-12 м. Розмітка осей рядів виноградних кущів і шпалерних пристроїв проводиться з точністю ± 2 см. Допустиме відхилення від ряду становить А 5 см, в площині ряду - А. 10 см; нахил стійок в бік міжряддя - не більше 2 °. Навантаження шпалерних стійок виробляється агрегатом АВН-0,5 з вилковими подхватами або вручну. Стійки вантажаться на автомашину, самохідне шасі або тракторні причепи 1-ПТС-2Н, 2-ПТС-4М в агрегаті з тракторами Т-25А, Т-40 або "Білорусь". Транспортний засіб рухається по ділянці вздовж міжрядь через ряд, стовпи розвантажуються навпаки зазначених місць їх установки. Проміжні стовпи встановлюють на глибину 50-60 см; висота стійки над рівнем грунту повинна бути не більше 1,8 м. Стійку зазвичай розміщують посередині між сусідніми кущами, в іншому випадку будуть створюватися незручності у виконанні ряду агротехнічних прийомів по догляду за насадженнями. Для механізації установки стовпів використовують столбостави, серійно випускається дворядний запрессовщік ЗСК-2 або машину УЗС-1-А, Ямокопачі, тракторні ко-ловдавлівателі ^ КВВ-2 і ін.). У науково-проізводстводств. АПО "Яловени" (Молдови) для механізації робіт по установці стійок запропоновано та впроваджено у виробництво пристрій у вигляді двох касет, симетрично і шарнірно навішених на трактор. Касети вміщають 11-13 стовпів (таку кількість, яка необхідна для одного ряду виноградних кущів). Ці касети можуть працювати в одному агрегаті з серійно випускається столбоставом ЗСВ-2 або СП-2. Для забезпечення високої продуктивності робіт перед кожним рядом розміщують по одній пачці стовпів, укладених в обойму, доставка яких здійснюється столбовозом (на його полицях горизонтально розташовують 6 пачок стовпів по 11-13 штук). Установку стовпів виробляють за допомогою копра, грунтового бура або гідробур в залежності від ґрунтових умов. Крайні опори кріпляться за допомогою жорстких підкосів або якірних пристроїв. Ями під якоря копають з боку міжклітинної дороги на глибину 60-70 см, використовуючи Ямокопач КЯУ-100 зі зменшеним діаметром бура або машину для ремонту виноградників КРК-60. На дно ями укладають перев'язувальний оцинкований якір - бутовий камінь вагою 16-18 кг. Кінець дроту виводять назовні і роблять петлю, до якої приєднують якірну відтяжку. Після засипки ями з пошаровим трамбуванням вільний кінець відтяжки прикріплюють до опори. Відтяжку натягують шляхом її закручування. Як якір можна використовувати також биті залізобетонні стовпи, спец. типи якорів: гвинтовий з чотиригранним стрижнем або якірний диск на штанзі з петлею. При кріпленні крайових стовпів за допомогою упору до них всередині ряду встановлюють підпірну стійку, кут якої біля основи по відношенню до поверхні грунту становить 55-60 °, а відстань від основного стовпа - до 1 м. Підпірна стійка впирається в крайовій стовп на відстані 25- 30 см від його верхнього торця і кріпиться дротом. Зміцнення крайових стовпів за допомогою якорів може бути (рис. 1) косе (вертикальне або похиле закріплення стовпів) і вертикальне (косо поставлені стовпи).

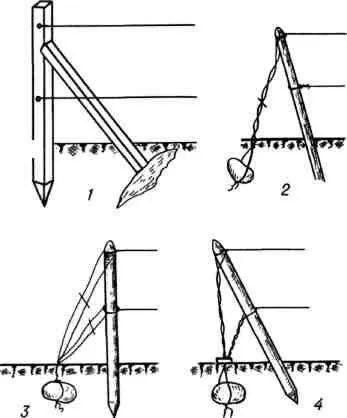

Мал. 1. Способи кріплення якірних стовпів: 1-3 - косе; 4 - вертикальне

Стовпи закріплюють за допомогою однієї або декількох дротів. Після установки шпалерних стовпів натягують дріт. Бухти з дротом завозяться на міжклітинні дороги. Дріт перетином 3,5 і 2,0-2,4 мм розмотують, прикріплюють до стовпів і натягують по ярусах. Дріт з бухт розмотують (одночасно 6 дротів) машиною УНП-6. При штамбової системі ведення кущів 1-й ярус шпалери встановлюють з дроту перетином 3,5 мм на 10 см вище наміченої висоти штамба; 2-й ярус - з дроту перетином 2,4 мм на 35-40 см від 1-го і 3-й ярус, що складається з 2 паралельних дротів, що йдуть по обидва боки, на 35-40 см від 2-го ярусу. При висоті штамба 0,8-1 м встановлюють триярусну шпалеру з 5 дротів; при висоті штамба 1,2-1,3 м - двоярусну шпалеру з 3 дротів. У насадженнях з приземними формами кущів дріт частіше натягують в 3 яруси. На зрошуваних виноградниках число ярусів шпалери збільшують до 4-5: 1-ю дріт натягують на висоті 40-45 см від землі, 2-ю - через 40-45 см від 1-й, 3-ю - через 50-60 см від 2-й; на такій же відстані кріплять 4-ю і 5-ю дроту. При формах, розрахованих для полуукривной зони виноградарства, нижню дріт кріплять на висоті 15-20 см від землі. Дріт повинна бути оцинкованої або гальванізується. Починають натягувати дріт з верхнього ярусу. До проміжних стовпів дріт прикріплюють металеві. скобами, пристосуваннями у вигляді гачків, особливими розпірками і ін. На якірних стовпах дріт кріплять з одного боку нерухомо, а з протилежного - рухливе, щоб її можна було натягувати. Для натягування дроту використовують блоки, натяжнік типу важеля "грип", лебідку ЛРН-1 або ЛРД-85. Для підтягування шпалерної дроту застосовують натяжнікі різних конструкцій, зокрема храповой натяжнік (рис. 2.). Натяжнікі напостоянно прикріплені до дроту і зручні для підтягування провисшей дроту.

Мал. 2. Пристосування для натягування і підтягування дроту: 1 - натягіватель "грип"; 2 і 4 - важелі для натягу дроту; 3 - прилад для підтягування дроту; 5 - блоки з лещатами для натягування дроту; б - натяжнік храповой

До якірним стовпів дроту прикріплюють нерухомо, до проміжних - таким чином, щоб вони мали рухливість по поздовжній осі. Дроту кріплять до опор різними способами, а до дерев'яних стійок - за допомогою скоб. Потреба в шпалерних опорах на

Потреба в матеріалах для влаштування шпалер на 1 га виноградника

Шпалерна дріт, кг при трьох

ярусах 420 420 347 347 294 263 263

при чотирьох ярусах 560 560 462 462 392 350 350 при п'яти

ярусах 700 700 578 578 490 438 438

при шести
ярусах 840 840 693 693 588 525 525

Дріт
діаметром
3,5 мм для
якорів, кг 24 24 20 20 17 14 14

бутовий
камінь
для
якорів, т 2,5 2,51,8 1,8 1,7 1,5 1,5

Дріт
для креп
лення
шпалерної
дроту
при подружжя
рех'ярус
ної шпа
Лері, кг 20 16 19 13 22 43 18

1 га виноградника залежить від схеми розміщення кущів, головним чином від ширини міжрядь і прийнятого відстані між проміжними стовпами в ряду шпалери; кількість шпалерної дроту - від числа рядів шпалери, ярусів в ряду, дротів в кожному ярусі; якорів або підпір - від числа крайових стовпів; дроту для кріплень і гачків - від кількості якорів, підпір, проміжних стовпів (див. табл.). У. ш. "Виробляють не пізніше, ніж на 2-й рік після посадки винограду.
