Установка підрозетника і розетки для електроплити

Установка підрозетника і розетки для електроплити. Це друга частина, статті по темі заміна старої розетки для плити на нову. З першої частини ви можете дізнатися, про підготовчі роботи по заміні старої не сучасною і що заважає установки кухонних меблів розетку для електроплити, на вбудовану розетку при цьому «заховати» дроти в стіну.

Важливо. Всі роботи по електропроводці в квартирі потрібно робити при відключеному електроживленні.

Демонтаж старої розетки для електроплити

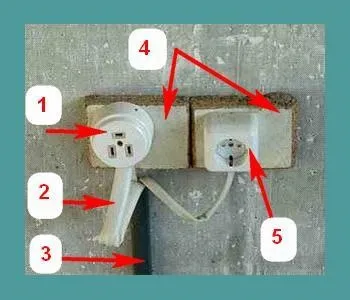

Розберемося, що перед нами (дивимося фото) і з чим доведеться мати справу.

Установка підрозетника і розетки для електроплити

Стара розетка для електроплити (1);
Старі дроти прокладені в пластиковій трубі (3) і кембриком (2);
Підстава з ДСП для кріплення розетки для електроплити (4);
Додаткова розетка (5). Вона не підключено до електричного кола електроплити.

У квартирах електрична плита виділена в окрему групову ланцюг. Пов'язано це з підвищеною потужністю в порівнянні з іншими побутовими приладами кухні. Якщо ви купили нову плиту, то потрібно зробити розрахунок електропроводки плити заново.

Демонтаж старої розетки для електроплити технічно нескладне труднощів

Викруткою відкручуємо гвинти в центрі розеток;
Знімаємо захисні корпусу розеток;
Відкручуємо по два кріпильних гвинта, які кріплять розетку для електроплити до панелі з ДСП або фанери;
Відкручуємо гвинти, які закріплюють дроти на клемниками розетки;
Відкриваємо за допомогою пасатижі замки кріплення «електротруби» до стіни. Звільняємо дроти від пластикової труби;
Оголені дроти на всякий випадок ізолюємо за допомогою ізоляційної стрічки;
Збиваємо зі стіни панелі ДСП.

Розмітка нової проводки і нової розетки для електроплити

1. Нову розетку для плити розміщують в залежності від проекту майбутньої кухонних меблів. Це або на висоті 10-12 см від рівня чистового статі, про що говорять негласні правила установки кухонних розеток. Або на висоті 60 см від підлоги праворуч або ліворуч від плити, в місці, де не будуть стояти кухонні шафи впритул до стіни.

2. При першому варіанті обсяг важких робіт по штробленню стіни (виготовленні борозни і ніші для підрозетника) трохи знижується (читайте нижче)

3. В обраному прикладі розглянемо об'ємний варіант робіт з установкою розетки для електроплити на висоті 50-60 см від підлоги. Під неї і робимо розмітку.

4. На обраному місці відзначте кордон ніші для підрозетника. Для цього куплений заздалегідь підрозетник притулите до стіни фасадної стороною і обведіть периметр олівцем або маркером.

5. Від зробленої оцінки проведіть кордону борозни (штроби) для електропроводи. Ширина штроби робиться 25-30 мм (під куплену гофру ∅20 мм з невеликим запасом). Глибина штроби повинна бути такою, щоб товщина розчину, що вкривається в борозні кабелю, була не менше 20 мм.

6. Робимо штробу (борозну) для проводки і нішу для подразетніка. Це більш об'ємна робота і для її виконання вибираємо з заздалегідь підготовленого інструменту:

Перфоратор електричний;
Набір бурів і лопаток;
Молоток і ськарпель.

Технологія штробления стіни під електропроводку

Технологія штробления стіни під електропроводку наступна

Буром діаметром 18-22 мм просвердлюємо по лініях зробленої розмітки отвори. Глибина отворів для штроби повинна бути 30 -40 мм. Для підрозетника глибина отворів повинна становити 6-7 см і відповідати товщині самого підрозетника плюс запас 1-0,5 см. При свердлінні місця під підрозетник свердлити потрібно не тільки по периметру, але і всередині зробленої розмітки. Це полегшить подальший процес видовбування

Поміняйте насадку до перфоратора на піку (гостру насадку). Переведіть перфоратор в режим довбання. Далі як скульптор видовбати все зайве.
Поміняйте піку на лопатку і підрівняйте краю вийшла штроби під провід і ніші для підрозетника.

Штроблення «м'яких» стін

Якщо у вас цегляна, гіпсолітових, силікатна або інша умовно «м'яка» стіна для вирізання ніші під коробку для розетки можна застосувати спеціальні насадки до перфоратора і дрилі, які називаються коронки.

установка підрозетника і розетки для електроплити штробление стіни

Прокладка і фіксація гофри з проводом в штробі

Вибираємо з підготовленого заздалегідь інструменту ємність для алебастр і вузький шпатель.
Провід для розетки у нас вже підведені, тому протягаємо їх в гофру. Попередньо відрізаємо гофру потрібної довжини.
У місці переходу гофри з підлоги на стіну жорстко закріплюємо гофру в штробі за допомогою хомута, дюбеля і шурупа.

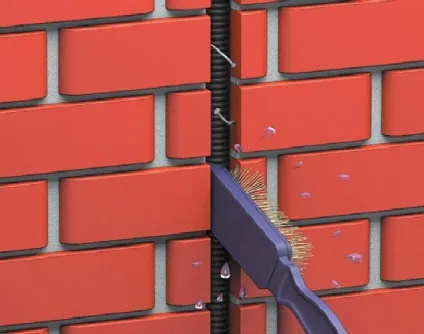

Покладіть гофру з проводом в штробу. Відстань від гофри до поверхні стіни повинно бути не менше 5 мм.

При цьому зафіксуйте гофру з проводом за допомогою цвяхів або саморезов, якщо дозволяє щільність стіни.
Якщо стіна бетонна доведеться приморожують гофру короткими ділянками, тримаючи її руками або зробити розпори з підручних рейок.

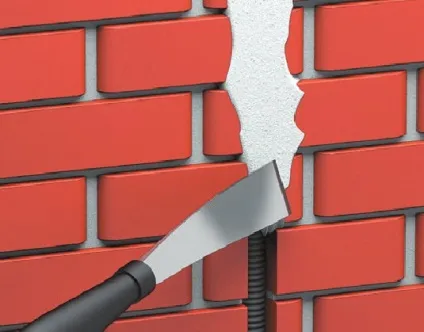

Зафіксуйте гофру в штробі за допомогою розведеної алебастру.

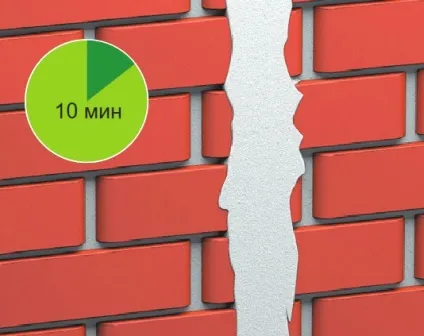

Зачекайте близько 10 хвилин

Зчистите зайвий розчин за допомогою металевого шпателя.
