Установка насоса на опалення як поставити насос в опалювальну систему
Вибір відповідного агрегату
При виборі насоса звертають увагу на два головних параметра: силу потоку теплоносія і гідравлічний опір, яке долається їм при створенні напору. При цьому характеристики придбаного циркуляційного насоса повинні бути на 10-15% нижче розрахункових значень. Якщо зробити установку потужного насоса в систему опалення, то можна зіткнутися з проблемою збільшення споживаної потужності, появи зайвої шуму, швидкого зносу деталей обладнання. Малопотужний насос не зможе забезпечити перекачку теплоносія в потрібному обсязі. Багато моделей сучасних циркуляційних насосів забезпечені електронними або ручними регуляторами швидкості обертання валу електродвигуна. Найбільш високе значення ККД досягається на максимальних обертах вала.
Термоклапан, що встановлюються в багатьох системах опалення, регулюють температуру в приміщенні відповідно до заданих параметрів. Клапан перекривається при підвищенні температури. При цьому підвищується гідравлічний опір і, відповідно, збільшується тиск. Ці процеси супроводжуються появою шуму, позбутися якого можна шляхом переведення насоса на низькі обороти. Найефективніше справляються з цим завданням насоси з вбудованою електронікою, здатною плавно регулювати перепади тиску в залежності від зміни кількості води.
Визначення місця врізки насоса в систему
Коректна робота насосного обладнання можлива за умови правильного визначення місця його врізання в трубопровід. Насос повинен змушувати теплоносій циркулювати по системі опалення, забезпечуючи тим самим швидке просування гарячої води від котла до всіх батарей, встановлених у будинку. Так виглядає типова схема підключення циркуляційного насоса опалення, найбільш часто використовувана фахівцями на практиці.
Її основними елементами є котел (1), мембранний бак (7), насос (5), радіатори опалення (8), а також:
- муфтове з'єднання (2);
- вентилі (3);
- сигнальна система (4);
- сітчастий фільтр (6);
- лінія підживлення системи опалення водою (9);
- управління (10);
- температурний датчик (11);
- аварійний датчик (12);
- заземлення (13).
В автономних системах опалення зазвичай встановлюють герметичні насоси з «мокрим» ротором бездроссельного типу. Дані моделі не потребують додаткової мастилі деталей і заміні прокладок. Ці функції виконуються теплоносієм. Вода, перекачується насосом, ще й охолоджує його елементи, а також забезпечує безшумне функціонування обладнання. Корпус бездроссельного насоса виготовляється виробниками з чавуну, а ротор - зі сталі або зносостійкого пластика. Пристрій, що не потребує інтенсивному обслуговуванні, здатне працювати протягом 20 і більше років.
Основні правила монтажу
Будь-яке обладнання поставляється в супроводі інструкції виробника, в якій відбивається вся важлива інформація про його пристрої, принцип роботи і правила монтажу. Прочитавши уважно цей технічний документ, можна зрозуміти основні правила поводження з ним.
Дуже важливо при самостійній установці вибрати потрібну позицію вироби відносно горизонту. Розташування вала електродвигуна має бути строго горизонтальним. В іншому випадку можуть утворитися повітряні пробки, які залишать підшипники без змащення і достатнього охолодження. Це призведе до швидкого зносу деталей і швидкої поломки обладнання. На корпусі насоса є стрілка, у напрямку якої повинен рухатися теплоносій в системі.
Необхідність фільтрації води
Перед насосом встановлюють грязевик, функція якого полягає в фільтрації теплоносія. Фільтр-грязевик затримує абразивні частинки, пісок, окалини і інші забруднення, що потрапили у воду. При попаданні подібних елементів всередину насоса може відбутися руйнування крильчатки і підшипників. Так як діаметр врізки для монтажу насоса має невеликий розмір, то можна використовувати звичайний фільтр грубої очистки. Зверніть увагу, що бочонок, котрий використовується для збору різних суспензій, направляють вниз. Перебуваючи в такому положенні, фільтр не послужить перешкодою для циркуляції води. При частковому заповненні бочонок не втратить здатності пропуску теплоносія.
Важливо! Більшість фільтрів забезпечені стрілкою, що вказує правильний напрямок потоку води в контурі. Якщо проігнорувати напрямок стрілки, то доведеться набагато частіше чистити грязевик.
Розташування насоса в системі опалення
В принципі, більшість моделей сучасних насосів здатне однаково добре працювати як на подачі, так і на звороті. Устаткування можна врізати в будь-якій частині опалювального контуру. При цьому слід враховувати, що тривалість роботи підшипників і пластикових деталей пристрою буде залежати від величини температури теплоносія. Тому краще врізати обладнання на зворотному трубопроводі після розширювального мембранного бака і перед котлом опалення.
Для чого потрібен байпас?
Циркуляційний насос є енергозалежною пристроєм. При відключенні електрики система опалення повинна працювати на умовах природної циркуляції. Для цього необхідно мінімізувати опір в контурі за рахунок зменшення кількості вигинів і поворотів, а також використання в якості запірної арматури сучасних кульових вентилів. У відкритому стані просвіт в кульовому вентилі збігається з діаметром труби.

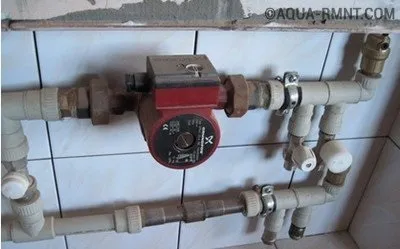

Циркуляційний насос встановлюють на байпасе. який відсікається від основної системи за допомогою двох кульових кранів. Таке розміщення обладнання дозволяє зробити його ремонт або заміну без шкоди для опалювальної системи будинку. У міжсезоння система опалення може працювати без насоса, який перекривається за допомогою все тих же кульових вентилів. При посиленні морозів насос включають в роботу, відкриваючи запірну арматуру по його краях і закриваючи кульовий вентиль на основному контурі. Так здійснюється регулювання напрямку потоку теплоносія.
підключення до електромережі
Якщо система опалення влаштована за принципом примусової циркуляції, то в разі відключення електрики насос повинен продовжувати працювати від резервного джерела живлення. Тому рекомендується встановлювати джерело безперебійного живлення, який дозволить функціонувати системі опалення пару годин. Цього часу зазвичай вистачає фахівців для усунення причини аварійного відключення подачі електрики. Продовжити автономну роботу обладнання можуть зовнішні акумулятори, підключені до резервного джерела живлення.
Здійснюючи електричне підключення обладнання, необхідно виключити ймовірність потрапляння в клеменную коробку вологи і конденсату. Термостійкий кабель використовують в тому випадку, якщо теплоносій нагрівається в системі опалення більше, ніж на 90 ° С. Не допускається зіткнення силового кабелю зі стінками труб, двигуном, корпусом насоса. Підключення силового кабелю до клеменной коробці проводиться з лівого або правого боку, при цьому переставляється заглушка. При бічному розташуванні клеменной коробки кабель заводять тільки знизу. І так, заземлення обов'язково!
Перевірка роботи і запуск в роботу
Після завершення монтажних робіт опалювальна система наповнюється водою. Потім видаляється повітря шляхом відкриття центрального гвинта, розташованого на кришці корпусу насоса. Розгромна замовна стаття вода буде сигналізувати про повне видалення повітряних бульбашок з пристрою. Після цього насос можна запускати в роботу.
Ознайомившись з інструкцією і прочитавши цю статтю, можна провести монтажні роботи самостійно. Якщо ви не зрозуміли, як встановити насос на опалення, то запросіть професійного майстра.
