Якось набридло мені радіо, яке стояло в машині. «Билина». Діапазон, середні хвилі, довгі, і УКВ. На УКХ нічого крім «Первого канала національного радіо» і не ловило. ФМ-мом ваще не пахне.
А у свій час хочеться і якусь хорошу музичку послухати, і новини, і поскакати з однієї радіостанції на іншу. А потім і диск вставити, з якимось дуже злим «Металом», шоб аж асфальт гудів ... +)

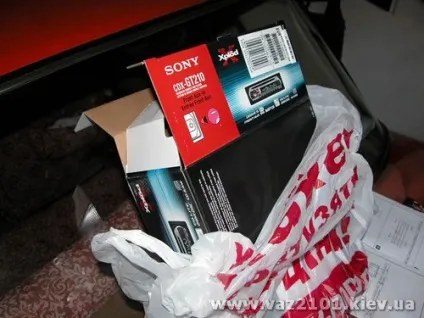

І поїхав я в магазин «Ельдорадо», який нещодавно відкрився у нас в місті. Вибір впав на магнітолу Sony CDX - GT210. Потужність - 45 Ватт, на 4 системи.
Магнітолу я вже пригледів, ще в Києві, а ось що мене найбільше хвилювало: чи стане-ли вона на місце? Тому як деякі власники «трійок» і «шісток» говорили що у них вона не залазила, впиралася в повітропровід. Інші говорили що: «Все нормально у мене встановилося. Без цвяхів і молотка ... »
І ось прийшов я в магазин, дивився на магнітоли на стенді. Підійшов консультант. Я йому розповів що мені потрібно. * Акустику я вирішив ставити тільки ззаду, тобто тільки 2 системи. Динаміки в двері ставити не хотілося, шкода було дірявитимуть «раритетну» обшивку. *
Показав він мені овальнообразние динаміки: Sony X-Plod XS - F 6925. Потужність 60 ват ... На мою ... Ги-ги, вже й не пам'ятаю ... * Ще мене найбільше хвилювало, пролізуть магніти в круглі отвори, які знаходяться в кузові авто на задній полиці? Продавець сказав що, якщо не влізуть - купи «подіуми», то зроби їх туди, і не мучся. Про подіуми я думав ще раніше. Просто, якщо монтувати динаміки в рідну полку - звук буде йти в заднє скло, а якщо з подіумами - звук буде направлений в салон. Перевірив я в магазині цю магнітолу, і калошкі. Купив, поїхав додому.
На наступний день я вигнав машину з гаража, і взявся за роботу. Помогоал дідусь, і навіть пес Жучок. +)))

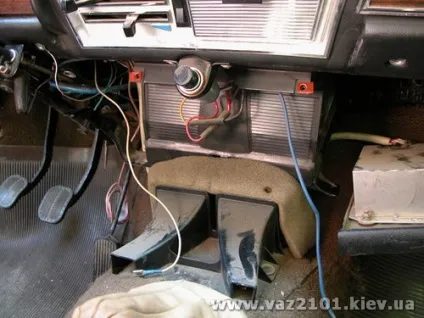

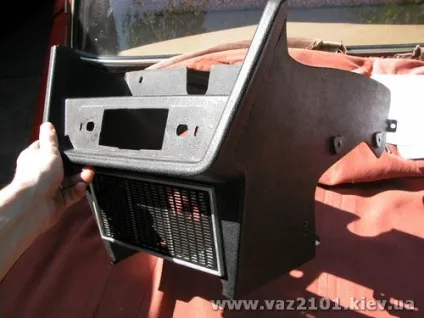

В основному намагався робити все сам. Якщо щось зовсім не так - просив діда, і той не відмовлявся. Йому навпаки було цікаво, шо воно таке, і з чим його їдять +) * Насамперед я вирішив поставити магнітолу. Став демонтувати старе радіо «билина» з «бороди». Відкрутив бороду, зняв радіо.

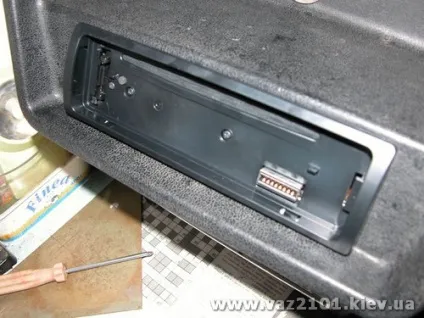

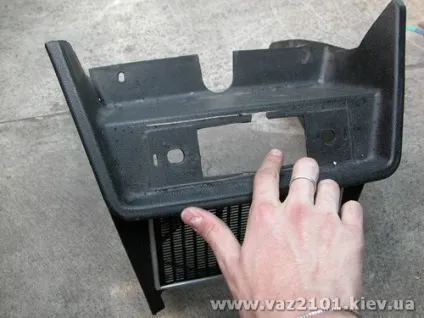

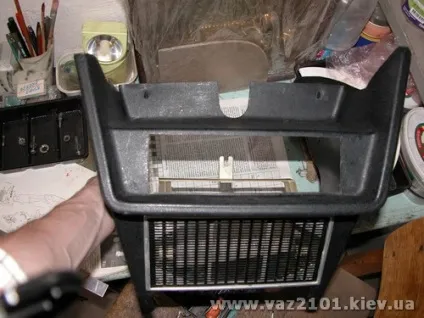

Далі, розширення віконця в бороді, для «гамнітоли». Скористався маленької пилкою.
Випиляли (і за одне з дідом по чарці випили). Виглядало все це ось так.

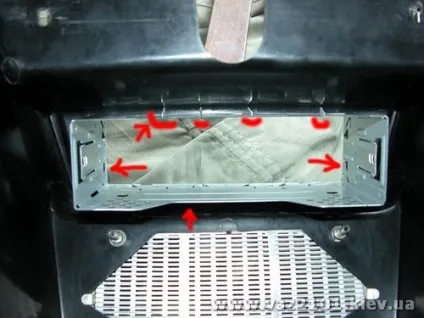

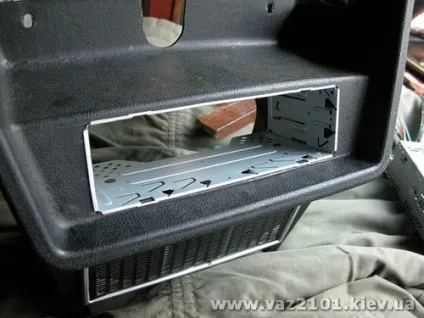

Далі. Установка магнітоли. З самого початку, я не знав, що спочатку потрібно встановити залізний «кожух» в «бороду», підігнути кріплення, а потім ставити магнітолу. Її вставляєш, вона замикається.
Але, чомусь я не звернув в інструкції на це уваги, і став творити щось незрозуміле. Став кріпити магнітолу, приблизно так, як було закріплено радіо «Билина» ... Потім до мене дійшло. Я зробив так як було потрібно. Все стало на своє місце, без цвяхів і молотка. Все просто, і зрозуміло.
Магнітола вставляється в «кожух», замикається. Що-б її вийняти - потрібно з двох сторін вставити металеві ключі, після того як вони зафіксуються, і клацнути - за них тягнеш, і виймаєш апарат.

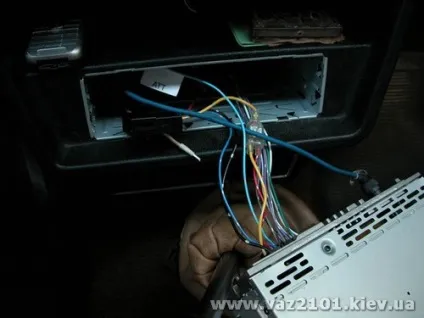

Так, магнітолу встановили. Далі. Як нам її підключити? Тут-же купа проводів. Ага, це 4 дроти на задню систему, а це 4 на бічну. Бічна нам не потрібна, потрібна задня ... А ось, де + і -?
Знайшов я їх, перевіривши дроти тестером. «-» - у нас пішов на масу, а «+» - скористався тим же плюсом, до якого була підключена «Билина». Провід «+» у нас йшов через запобіжник. Про запобіжнику мені ще в автоклубі говорили, обов'язково потрібно його ставити. Мало що? Десь коротнёт - і усе. Баста, карапузики! +)

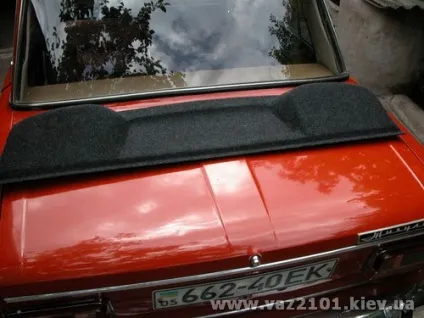

Так. Начебто магнітола у нас встановлена. Тепер - акустика. Прийнято рішення з'їздити на авто-ринок, і купити задню акустичну полку з подіумами.
Поїхали з дідом. Знайшли ми її там. Коштувала вона 75 грн. Але, ми виторгували її за 70. Ще батя підійшов, завдяки йому ми купили її на 5 грн. Дешевше. Дрібниця а приємно. +) Полка підійшла. Як рідна. За одне купили нові свічки, і ще всяку дрібницю. Поїхали додому.
Борода знята, полку під бардачком б'ється об коліна, все гримить, дроти бовтаються ...
По дорозі заїхали на розбирання, що там-же, на Ясногірці. Вирішив я замінити старі вигорілі відбивачі на задніх фарах. На базарі не знайшов. Довелося на розбирання їхати. На розбиранні теж не виявилися ... Ну, і поїхали ми додому. Приїхали. Стали приміряти динаміки. Все підходить, залишилося вирізати дірки, і вмонтувати їх у нову полку. А полку на місце.

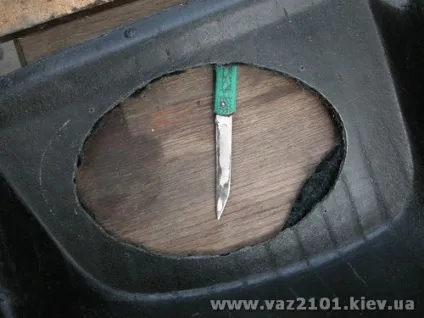

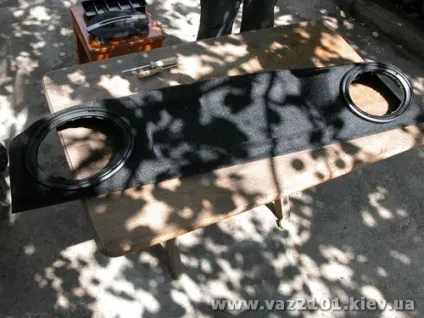

Вирізали ми з дідом діри ... Ось що у нас вийшло

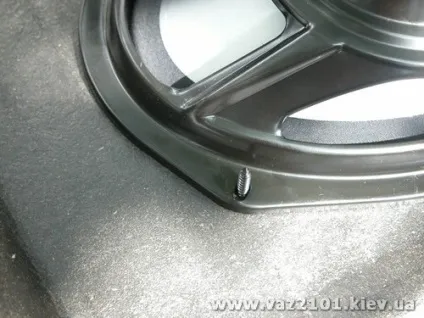

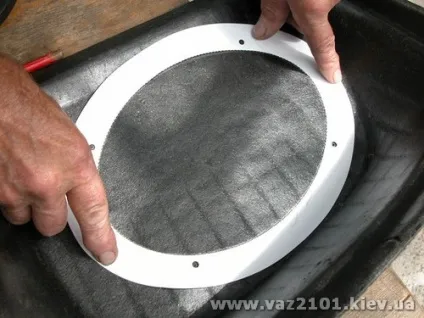

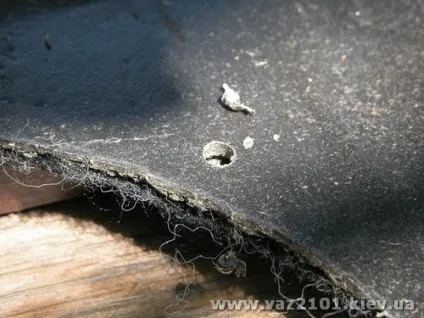

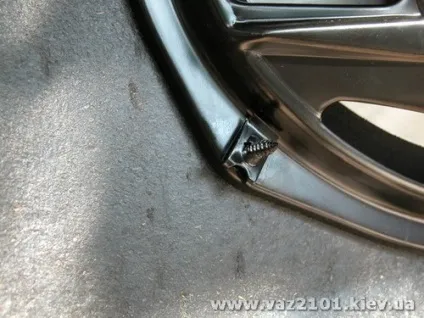

Потім, просвердлення дірочок, для шурупів. Ось як.

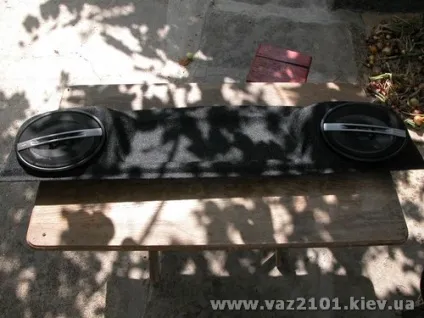

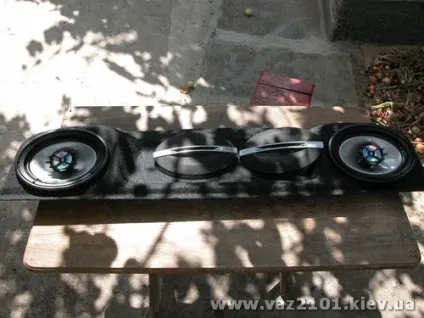

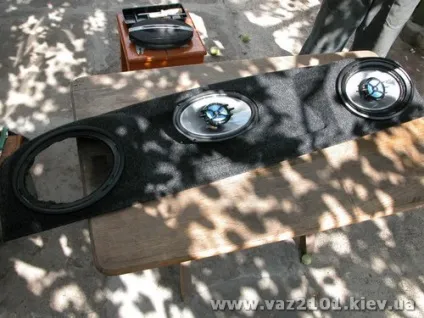

Ну, а тепер ставимо динаміки.

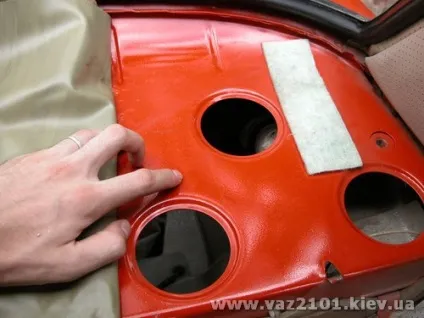

Тепер спробуємо поставити готову полицю з динаміками на місце. Справа в тому що магніти динаміків все одно чуть чуть стирчать, і полку сидить на них. Впирається. А як мені не хотілося вирізати дірки в каркасі автомобіля. Довелося ...

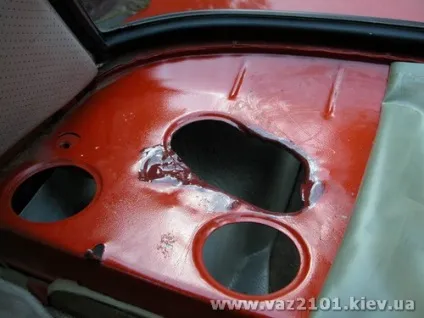

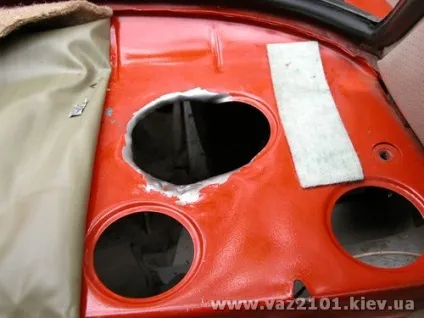

Знімати заднє скло? Маячня. Там вже гума суха, нагінка ще з цим склом ... Так спробую. Помітили місце, де потрібно прорізати. Болгарки немає ... Спочатку ножицями. Різав, різав. А потім став рвати цей «мяталл». Рвав, рвав. Години напевно півтора. Готово.
Негарно вийшло, але, нічого. - Хто там заглядати буде? - посміявся дід з папросой, проходить повз. - зафарбувати, і все ... Трохи вигнулось. Молотком подстучал, нормально. Фарба пошелушілась ...
Так, тепер друга дірка. Та-ж сама операція. Готово.

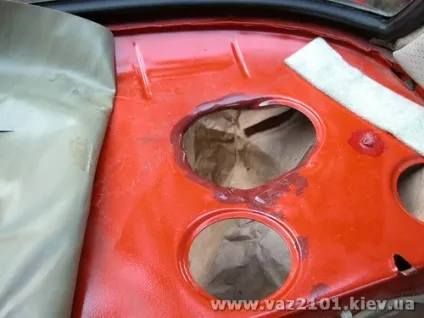

(Дірка після зафарбовування)

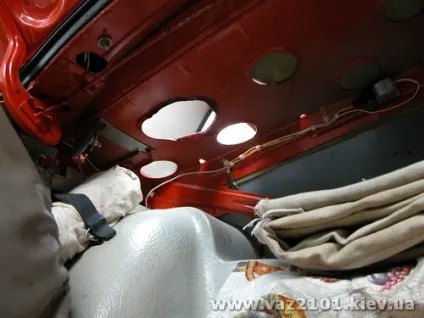

Полку села на місце. Добре, що магніти не сидять на металі, тому як звук міг-би бути зовсім іншим. Зафарбовуємо дірки, так-би уникнути корозії.

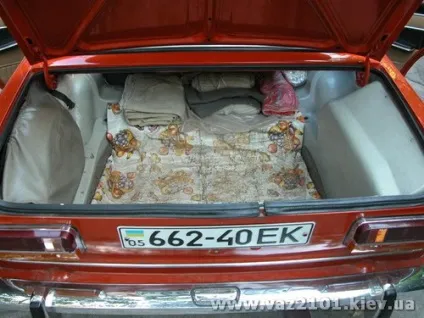

Це було неможливо. Лежачи в багажнику. За одне і прибрався +)))

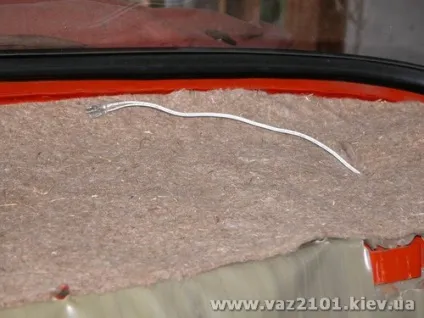

Тепер проводка проводів від динаміків.

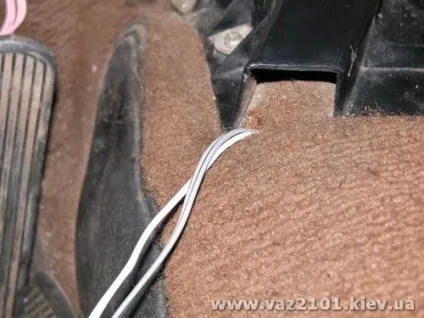

І знову-таки не хотілося здирати килим. Вирішили провести ми проводу «провідником». (Дротиком). Тут дідусь допоміг. Захопили дроти дротом, і в сліпу, під килимом вивели їх під «бороду». Готово. Намучилися здорово. +)
Вечір, пора їсти, митися, машинку в гараж, і спати ...
Ранок. Фарба на залозі вже висохла, можна ставити полку з динаміками. Що-б нічого не дребезжалко, підклали під полку той самий килим, який був там і раніше. Просто виконали в килимі невеликі отвори, для проводів від динаміків.

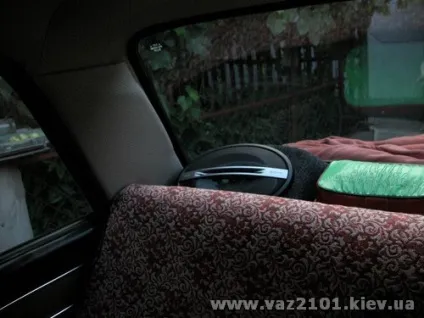

Полку стала. Динаміки підключаємо. Ставимо спинку, нижню сидіння.
Купивши в місті спеціальні перехідники, для підключення магнітоли, ми їх запаює на дроти «+», «-», і дроти підключення колонок. Справа в тому, що в комплекті магнітоли була тільки вилка для підключення. А куди її підключиш в такому «раритетному» авто? Ось, і купив батька в місті ці перехідники. За це йому "сіпабо" +)))
Ставимо бороду на місце. Підключаємо магнітолу. Підключаємо «Колошко». Підключаємо провід антени
Антеною у нас служить задній бампер, тому як зовнішньої антени поки що немає. Але, до неї справа все таки дійде. Коли нитка +) Ховаємо дроти, що-б нічого не бовталося, і не гриміло. Вставляємо магнітолу на місце.

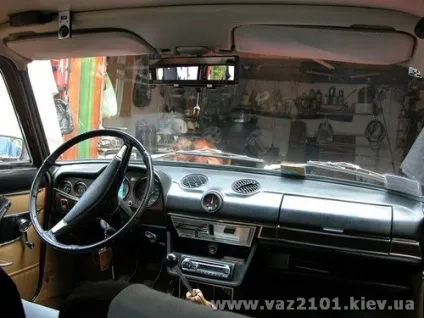

Все готово. Можна пробувати. На урочисте включення музики в ВАЗ 2103 збіглися всі. І батя, і мама, і бабуся з дідусем. Включаємо масу. Врубаєм Музичку.
РаботаеДДТ. Ех, тепер як то кажуть, хаває! +)))
Радіо працює, диски теж крутяться. Звуку вистачає цілком, і при чому звук я від себе скажу, просто офігенний. Чи не набрехав Артур (продавець). Він мені ще в магазині сказав, коли пакував все, і бачив що я хвиля як їх ставити буду:
- Ти головне постарайся їх поставити. Лупасіть будуть, ошізеешь! Я ті точно кажу, у мене кореш з такими їздить на «копійці», і жодного разу не скаржився ...
Бабуся насамперед сказала що він буде акумулятор садити здорово. Дід теж подивився, подивився і пішов. Потім через це акумулятора я з ними перелаявся страшно. Адже людям похилого віку-то нічого не поясниш, вони звикли до того що раніше було, і є. Чому я це розповідаю? А тому як пройшов тиждень після установки магнітоли, і дід послухавши її, вирішив повернути своє старої радіо на місце. +)))) Не смійтеся товариші, не знімати нову, і ставити стару. Він придумав найпростіший варіант. Прикріпив він цю стару «Билини» під переднє водійське сидіння. Дідові-же треба б було «Національне Радіо». А на ФМ його немає, як не шукай ...
Навіть фотка є, як дідусь ставив радіо, але, не знайшов. І думаю, це не страшно. Тут і так фоток по самі помідори +))) Ось така фігня.
Від себе додам, і підведу підсумок.
І ще нагадаю то що все і так знають: будь ласка, не слухайте музику дуже голосно на небезпечних ділянках дороги. Будь ти крутим водієм, завжди знайдеться урод, який виїде назустріч. А музика іноді заглушає все що діється за вікном.
Бережіть себе, і своїх залізних «братів»!
Велике спасибі Артуру (продавцю), батькам, дідусеві з бабусею за наданий для таких дослідів «апарат», хлопцям з автоклубу ВАЗ 2101, і хлопцям з автоклубу ВАЗ 2103!
Удачі в експериментах!
Петро
