Установка люмінесцентного світильника

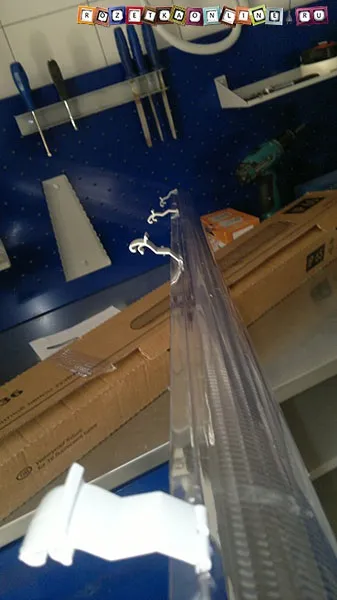

Установка люмінесцентного світильника, практично завжди, починається з його збірки. Адже зазвичай комплект поставки являє собою набір компонентів, з яких надалі і виходить необхідний освітлювальний прилад.

Розкривши коробку зі світильником, ми відразу бачимо його монтажну панель (підстава), встановлену в корпусі. Її необхідно від'єднати, для цього достатньо просто стиснути утримують її фіксатори, як показано на зображенні нижче. У люмінесцентних світильниках інших виробників фіксатор може бути іншою, наприклад, поворотний.

Відразу ж впадають в очі поворотні роз'єми - гнізда, для цоколя люмінесцентних ламп T8 (G13) з відповідними до них проводами, просто лежать уздовж внутрішньої поверхні підстави.

Встановлюємо їх в спеціально призначені для цього прорізи - пази в монтажній панелі. При цьому переплутати щось у вас навряд чи вийде, різна довжина проводів не дозволить вставити роз'єми неправильно.

Якщо у вас залишаються якісь сумніви в правильності монтажу гнізд для ламп, завжди можна подивитися на корпусі баласту схему підключення і перевірити ще раз.

В кінцевому підсумку, роз'єми для люмінесцентних ламп T8 з цоколем G13, повинні бути встановлені в монтажній панелі так, як показано на зображенні нижче і звернені один до одного.

Далі прибираємо підставу на час в сторону і переходимо до кріплення корпусу на стіну. Взагалі, універсальна конструкція кріпильних елементів люмінесцентного світильника, дозволяє з легкістю встановлювати його як на горизонтальних поверхнях (на стінах), так і вертикальних (стеля та підлога). Ми будемо виконувати установку світильників для люмінесцентних ламп на стінах гаража.

Вимірюємо відстань між центрами майданчиків на тильній стороні корпусу світильника, за які потім чіпляються кріплення і утримують світильник на стіні / стелі. У нашого люмінесцентного світильника Айсберг, відстань між центрами кріплення 915мм (91,5 см).

Вибираємо центр установки світильника на стіні і відкладаємо від нього половину цієї величини (457,5мм) вліво і вправо. Для більшої точності, при розмітці найкраще користуватися рівнем, дуже зручно використовувати лазер.

За допомогою дюбеля (пробки) і самореза з прессшайбою, фіксуємо кріплення люмінесцентного світильника на стіні, в зазначених нами місцях, як показано на зображенні нижче.

Залежно від типу підстави, куди проводиться монтаж, вибирайте відповідні варіанти кріплення. У нашому випадку освітлювальний прилад встановлюється на кахельну плитку, відповідно попередньо в ній були зроблені отвори спеціалізованим свердлом. Таким чином встановлюємо обидва кріплення, строго на одній горизонтальній осі.

Беремо корпус світильника і вирізаємо в ньому отвір для ввідного кабелю, в призначеному виробником місці. Взагалі таких місць декілька в тому числі в торці світильника і на задній стінці. Залежно від того, як прокладений кабель живлення, вибирається місце його введення в світильник.

Для надійної герметизації, всі відкриті отвори закриваються спеціальними мембранами, які йдуть в комплекті. Під вступної кабель ця мембрана підрізає. Після чого корпус світильника монтується на стіну, для його необхідно «пріщелкнуть» до вже встановленим кріпленням. Обов'язково впевніться у відсутності напруги на дроті, перед початком монтажу вимкніть автоматичні вимикачі в розподільчому щиті.

Тепер готуємо кабель живлення, знімаючи з нього ізоляцію і зачищаючи жили проводів на 5-7мм. Схему підключення люмінесцентного світильника ми вже описували в статті «Схема підключення люмінесцентного світильника», в якій так само показано як виконати електропроводку для нього, з'єднати дроти в розподільній коробці і всередині світильника.

Підключаємо провід живлення в вступні клеми, розташовані на монтажній панелі.

У клему з маркуванням L - підключається фазний провід - Білий
У клему з маркуванням N - підключається дріт робочого нуля - Блакитний.

Як визначити, який із проводів фаза, нуль, а який заземлення самостійно, вам допоможе наша докладна інструкція - ТУТ.

Якщо корпус світильника виконаний з струмопровідного матеріалу, необхідно буде підключити і захисний нуль - заземлення, зазвичай це жовто-зелений провід. У нашому випадку, світильник Айсберг виконаний повністю з діелектричного пластика, підключення заземлення не потрібне.

Після того як всі дроти підключені до світильника, встановлюємо монтажну панель в корпус. Для цього просто необхідно поєднати отвори на монтажній панелі - підставі, з кріпильними кліпсами корпусу.

Далі встановлюємо люмінесцентні лампи. Лампи необхідно купувати окремо, в комплекті зі світильником вони не поставляються!

Для того, щоб люмінесцентну лампу T8 з цоколем G13 встановити в світильник, необхідно помістити її в гнізда, таким чином, щоб кожна з пар штирів цоколя, потрапила в паз гнізда (як показано на зображенні нижче), після чого необхідно провернути лампу на 45 градусів в будь-яку сторону і вона зафіксується.

Після установки люмінесцентних ламп в світильник, вже можна перевірити його працездатність, включивши подачу електрики. Якщо все було зроблено вірно, лампи повинні запалитися.

Тепер залишилося встановити світлопрозорий розсіювач. Як правило, розсіювач кріпиться до корпусу люмінесцентного світильника за допомогою фіксаторів, які надійно притискають компоненти між собою і при необхідності дозволяють з легкістю зняти розсіювач, без використання будь-якого інструменту.

Конструкція світильників «Айсберг» розроблена таким чином, що фіксатори спочатку кріпляться на розсійнику, у інших виробників нерідко вони можуть бути встановлені на корпусі.

Після того, як всі фіксатори встановлені на своїх місцях, докладаємо розсіювач до світильника і защелкиваем їх.

На цьому установка люмінесцентного світильника на стіну завершена.

Тепер, натиснувши клавішу вимикача, можна перевірити його роботу, світильник повинен спалахнути з ледь помітною затримкою.

Як ви бачите, монтаж світильників для люмінесцентних ламп, цілком під силу кожному. У будь-якому випадку, ви завжди можете звернутися до професіоналів електрикам або монтажникам, які виконають цю роботу швидше, але знання технології установки вам стати в нагоді для контролю якості виконаних робіт і оцінки їх вартості.

До речі, лампи денного світла досить просто можна замінити на світлодіодні, схему такого удосконалення ви знайдете в нашій статті - ТУТ.
