Установка крокв мансардного даху розрахунок, конструкція і монтаж

Кроквяна система мансардного даху

Все більше і більше з'являється архітектурних, оригінальних будинків, прикрашених еркерами, надбудовами, мезонінами. Входять в моду мансарди, що розширюють корисну площу будинку. Але мансардні покрівлі, на відміну від простої двосхилим даху, вимагають складних кроквяних систем. Правильно розрахувати їх і провести монтаж зовсім не просто. Нижче спробуємо коротко висвітлити це питання і привести корисні рекомендації фахівців.

Різновиди стропильних систем

На стадії проектування будинку повинна бути розрахована покрівельна конструкція. Розрахунки, що використовують складні формули, повинні дати значення навантаження на один метр квадратної кроквяної системи. Для житлових будинків нормативним навантаженням є 50 кг / м2.

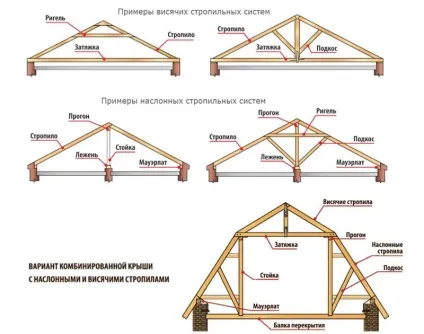

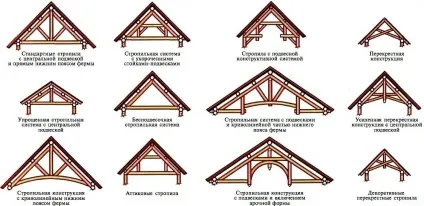

Види стропильних систем

Відповідно до розрахунків вибирається тип кроквяної конструкції мансарди. До основних різновидів слід віднести:

висячу кроквяну систему;
систему крокв ламаного даху;
Похилі систему двосхилим даху;
комбіновану.

Найбільш поширеними є комбіновані кроквяні системи скатних дахів. Рекомендується розрахунок складних кроквяних систем доручити професійним проектувальникам.

Комбінована кроквяна система

Для збільшення корисної площі будівлі, слід вибирати конструкцію многоскатной мансардного даху.

Елементи кроквяної даху

Досвідчені фахівці прекрасно зрозуміють, про що йде мова в статті, оскільки знають всі терміни і назви конструкцій. Для того щоб зрозуміло було всім, наведемо найпоширеніші назви елементів конструкції мансардного даху:

Мауерлат - балка, що кріпиться по верхньому вінця або по стіні будинку, на яку спирається кроквяна система;
Балки перекриття - дерев'яна конструкція, яка відіграє роль мансардного статі і, одночасно, стелі нижерасположенного приміщення;
Стійки - вертикально встановлені стовпи, на яких кріпляться крокви і балки.
Прогони - балки (дошки) розташовані горизонтально, служать опорою крокв;
Ригеля -горизонтальні балки в П-образної фермі. Служать опорою і стягують скатні крокви, мають іншу назву «затягування»;
Крокви - брус або дошки, що створюють основу конструкції покрівлі;
Підвіска - стійка, завдання якої підтримувати ригель, полегшуючи його роботу, встановлюється також горизонтально;
Решетування - дощата або фанерна основа, на яку укладається покрівельний матеріал;
Кобилка - дошка, що служить підставою для монтажу схилу, встановлюється по низу кроквяної системи.

Елементи кроквяної системи

Розрахунки кроквяної системи

Вибір кроквяної конструкції багато в чому залежить від розмірів будівлі, відповідно до яких визначається довжина прольоту, тобто дистанція між основними стійками. Для невеликих будинків перевагу можна віддати двосхилим конструкції.

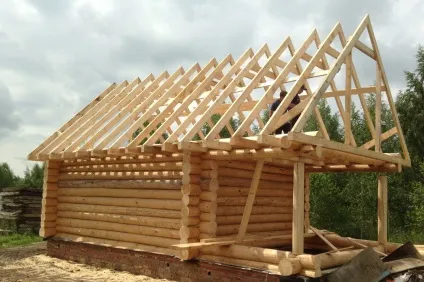

Кроквяна система двосхилого даху з мансардою

Розрахунки конструкції проводяться з метою визначення навантаження, відповідно до нормативів і будівельними правилами. Основним правилом для мансардного даху є обмеження її висоти, яка не повинна становити менше 2.5 метрів всередині приміщення. Таким чином, покрівля повинна мати мінімум 2.80 м в висоту, оскільки потрібне укладання шару, що утеплює, і обробка всередині самої мансарди.

Конструкція двосхилим мансардного даху

Обов'язково слід виготовити креслення конструкції, на якому слід проставити всі розміри і максимально відобразити елементи каркаса. На кресленні повинні бути відображені габарити будинку, кут нахилу крокв, висота покрівлі.

Щоб провести точні розрахунки по всіх навантажень на покрівлю і її елементи, рекомендується скористатися калькулятором, розміщеному на багатьох сайтах, присвячених будівництву дахів.

Досить внести вид покрівельного покриття, матеріал каркаса мансардного даху і розміри. Програма розрахує кути перетину і крок крокв, дасть рекомендації по конструкції обрешітки.

Розрахунок кроквяної системи

Технологія монтажу мансардного покрівлі

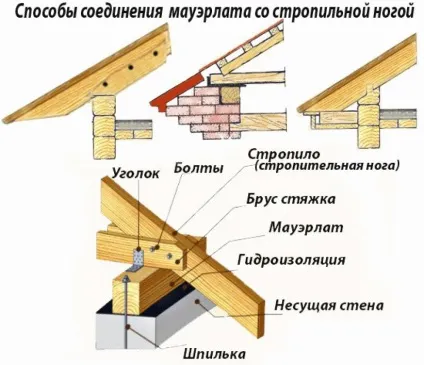

Починати слід з монтажу мауерлата, який укладається по периметру верхнього краю стін, якщо будинок цегляний або блоковий. У будинках з бруса або рубаних мауерлатом може служити верхній вінець. Брус, з якого виготовляється мауерлат, повинен мати в перерізі розміри 100х100 мм або 150х150. Деревина хвойних порід для бруса повинна бути добре висушеної. Балки мауерлата фіксуються анкерами або шпильками до стін з кроком приблизно два метри. Під мауерлат заводять гідроізоляцію, як правило, рулонного типу (руберойд).

Монтаж кроквяної системи

Далі слід приступати до монтажу перекриття. Балки 150х200 мм, покладені на мауерлат повинні виступати за стіни будинку приблизно на 0.3-0.5 м. Кріплять балки куточками і гвинтами (саморізами по дереву), починаючи з крайніх, потім проміжні.

При укладанні слід за допомогою шнура контролювати горизонтальний рівень, щоб балки лежали в одній площині.

Відстань між ними, як правило, 0.5-1.0 метра, якщо планується укладання утеплювача, стандартна ширина листа якого 0.6 м, то зручніше буде витримати такий же крок балок.

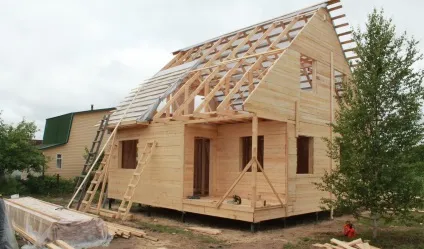

Монтаж кроквяної системи даху

Установка опорних стійок і прогонів

Наступний етап - монтаж стійок. Для них використовується брус 100х150 мм, кріплення якого виробляється на фронтальних балках перекриття. Необхідно, за допомогою схилу, вивірити вертикальність кожної опори і зафіксувати укосинами. Проміжні опори встановлюються на балках також строго вертикально, утворюючи два паралельних ряди.

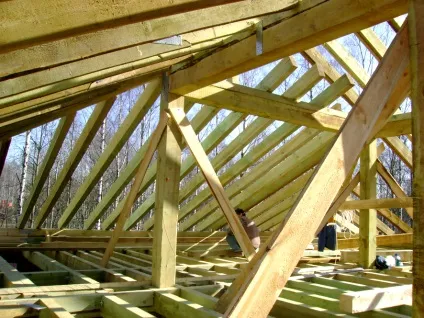

Проміжні опори кроквяної системи покрівлі

Далі слід установка прогонів, зробити які можна з дошки шириною 100-150 мм і товщиною 40-50 мм. Фіксація прогонів проводиться за допомогою цвяхів і куточків на гвинтах. Потім поверх прогонів укладаються дощаті ригеля, для жорсткості, що встановлюються на торець.

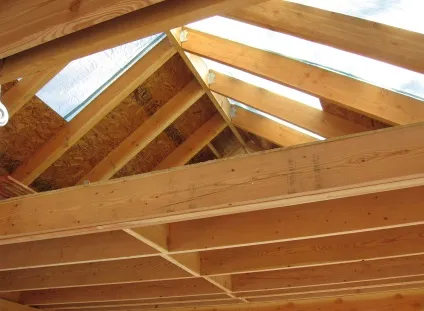

Балка прогону формує консоль для обпирання діагональних крокв даху

Тимчасово, для монтажу покрівлі під ригель рекомендується завести чорнові стійки, щоб не допустити вигину. Також тимчасово, можна зробити кріплення затяжки рейкою або дошкою, щоб отримати стійку основу кроквяної системи.

В результаті утворюється контур майбутнього мансардного приміщення. Для додання додаткової міцності слід зміцнити опори підкосами і сутичками.

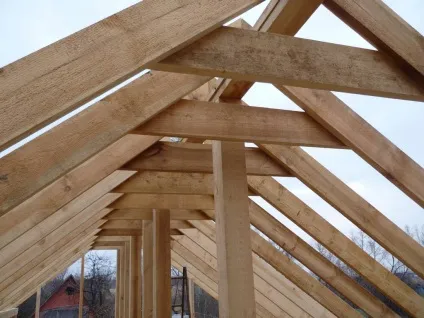

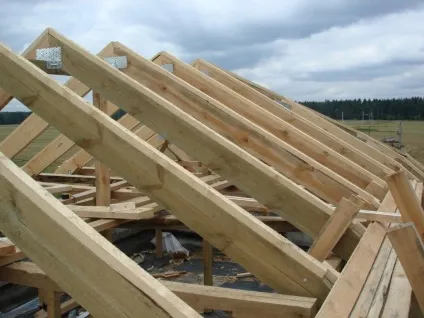

Кроквяна система покрівлі

Монтаж стропильних елементів

Установка крокв, починається з нижніх. Для них підійде дошка 40-50 мм завтовшки і 150 мм завширшки. Одним кінцем опираються на мауерлат впритул з балками перекриття, а інший кріпиться на прогонах за допомогою куточків, гвинтів і цвяхів. Для установки крокв у верхній частині покрівлі слід розмітити центральну лінію покрівлі. Всі крокви повинні мати однакову довжину. Для цього слід виготовити шаблонну дошку, виконавши на ній запили з обох кінців. Після чого за шаблоном можна відпилювати інші крокви.

Крокви монтують на прогонах, фіксуючи у верхній частині металевими пластинами. На прогонах балки закріплюються запилами в упор і фіксуються куточками на саморезах.

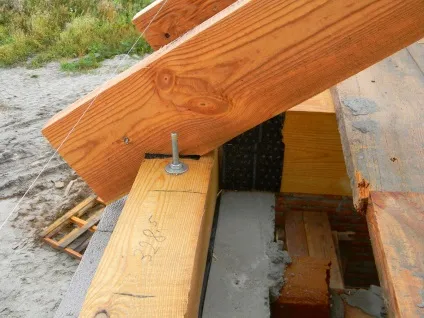

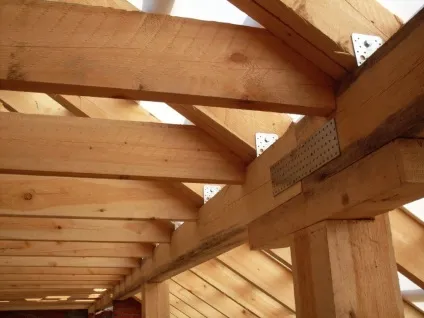

Кріплення кроквяної системи

Нижні крокви для міцності слід зміцнити підкосами (дошка 50 × 150 мм). Після закріплення підкосів, тимчасові упори можна знімати.

Часто елементи з'єднують не тільки теслярськими вузлами, а й за допомогою кріплення

У випадках, коли балки перекриття укладаються в стінних кишенях, слід на нижніх кроквах закріпити кобили для пристрою схилу покрівлі. Якщо ж перекриття лежать на мауерлат, то кобили не потрібні, оскільки балки повинні виступати за стіни утворюючи звис.

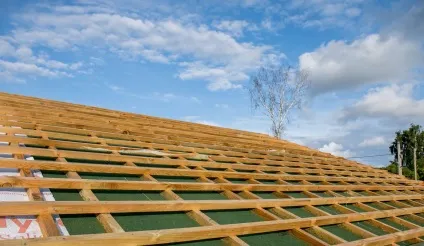

Решетування є важливою частиною конструкції покрівлі

Решетування встановлюється в залежності від передбачуваного покриття мансардного даху. Або лати буде суцільний, або з прорізами. Поверх обрешітки слід укласти гідроізоляційний шар, після чого можна приступати до зашивці фронтонів і укладанні покрівельного матеріалу - металочерепиці, профнастилу або шиферу.

Решетування даху під металочерепицю

утеплення мансарди

Якщо дах мансарди має ламану конструкцію, то, як правило, вона не утеплюється, оскільки повітряний прошарок під кроквами захищає приміщення, одночасно вентіліруя підпокрівельний простір. Для цього, зашиваючи фронтони, слід залишити вентиляційні вікна (отвори) над перекриттям мансарди. Теплоізоляцію слід зробити лише всередині приміщення мансарди.

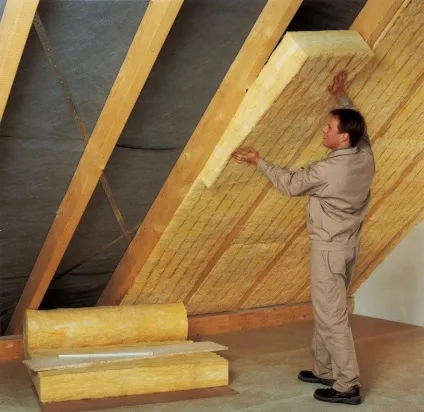

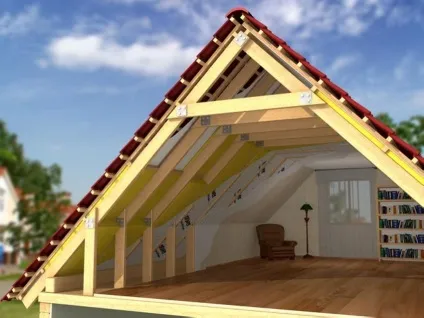

Утеплення мансардного даху

Пристрій теплоізоляції мансарди має свої особливості, оскільки кімнати мають трикутні або трапецієподібні стелі. Будівельники вважають утеплення однієї зі складних технологічних завдань в пристрої мансардних приміщень. Головне укласти теплоізоляцію так, щоб на похилому стелі і на огорожах вона не давала усадку в процесі експлуатації.
