Установка фундаменту воріт і огорожі

ворота
"Двір без воріт, що без прясел * город" - говорили на Русі. У російській міфології ворота грають важливу роль, символізуючи межа між освоєним і безпечним простором і чужим, небезпечним зовнішнім світом. Відкрити ворота - значить вступити в контакт із зовнішнім світом. Пройти через ворота - значить перейти в інший світ, в інший стан. Не випадково з воротами на Русі пов'язано багато весільних і похоронних ритуалів. За старовинною слов'янською традицією в воротах розпалювали багаття в Чистий четвер, на Великдень, в Юріїв день, на весілля і на похорон.
* Прясла -Приладдя для сушіння сіна з жердин.

У цій статті ми розглянемо як встановити ворота на дачі своїми руками. Пам'ятайте, що ворота визначать ваш стиль контакту із зовнішнім світом, а люди будуть судити про ваш характер по виду ваших воріт.

Багато хто думає, що головне в воротах це самі Воротін. Насправді, як це часто буває, основа якісного воріт прихована від поглядів під землею. Це фундамент для стовпів воріт. Основна помилка, яку здійснюють самостройщікі або будівельники-шабашники при будівництві воріт - це недооцінка серйозності конструкції і легковажне ставлення до проектування і будівництво фундаменту для воріт. Тим часом, саме якість фундаменту визначає як і скільки прослужать ворота в вашу садибу. Підходити до пристрою фундаменту для воріт треба настільки ж ретельно, як і до фундаменту для будинку. З точки зору умов експлуатації, ворота є навіть більш складною спорудою, ніж дачний будинок. Стовпи воріт відчувають динамічні бічні згинальні навантаження від руху стулок воріт і сильні вітрові навантаження. Точно також як і на фундамент будівель, на фундамент воріт впливають сили морозного обдимання. Це навантаження стискають, розтягують (за рахунок сил морозного зчеплення) і піднімають. Однак на відміну від будинку, ворота - це легковаге споруда, яка набагато гірше протистоїть силам підйому грунту. Виходячи з вищевикладеного, фундамент воріт повинен бути здатний протистояти силам морозного обдимання, повинен утримувати стовпи воріт від перекосів, кренів і перекидань. Оскільки ворота найчастіше складаються з двох стулок, надзвичайно важливо, щоб протягом усього терміну експлуатації стулки воріт знаходилися в проектному положенні, без перекосів. В іншому випадку ворота можуть перестати закриватися або будуть виглядати неестетично - з Воротін, що знаходяться в різних площинах.

Для вирішення проблеми збереження співвісності комірних стовпів кращим рішенням є пристрій єдиного фундаменту для обох комірних стовпів з підземної зв'язком у вигляді монолітної залізобетонної балки. Для протидії вітровим, динамічним навантаженням, ексцентрітету і силам морозного обдимання кращим рішенням є пристрій пальового фундаменту, закладеного на глибину більше глибини нормативного промерзання грунту в даній місцевості. Палі фундаменту жорстко зв'язуються з монолітної залізобетонної балкою (підземним ростверком). Конструкція фундаменту воріт може бути пов'язана з фундаментом огорожі жорсткої зв'язком, гнучким зчленуванням або взагалі не пов'язана, в залежності від конструкції огорожі і умов його експлуатації. Фундамент для забору виконується в залежності від виду забору і грунтових умов у вигляді малозаглиблених стрічки. у вигляді низького (заглибленого в землю) ростверку на палях, або у вигляді високого (висить над землею) ростверку на палях. Арматурні зв'язку (анкеровка) сполучаються елементів фундаменту забезпечуються за допомогою Г-і П-подібних хомутів, як показано на схемі нижче:

Найбільш надійним конструктивним рішенням, яке витримує великі навантаження є рішення У: монолітні залізобетонні стовпи. жорстко пов'язані з палями та підземним ростверком. Армується стовп для воріт точно також як колона або паля. Варіанти А і С з армуванням профільної трубою перетином 80 на 80 мм - є компромісними рішеннями. Рішення з незмінна опалубка з цегли або газобетону є менш надійними при малому перетині залізобетонного сердечника стовпа і недостатньому армуванні. Профільну трубу сердечника для попередження корозії слід заповнювати рухомим бетонним розчином, що укладається з вібрацією. Навіть при виконанні стовпів з незнімною опалубкою краще армувати сердечник як колону, тобто 4-ма стрижнями арматури А400-А500 d14-d20, пов'язаної в каркас за допомогою поперечних хомутів. Каркас стовпа повинен бути пов'язаний з арматурою палі шляхом нахлеста не менше 60d арматури.

Для зниження швидкості корозії бетону паль і ростверку, ці бетонні конструкції ізолюють від агресивних фактров грунту за допомогою гідроізоляції. При можливості грунт під ростверком утеплюють за допомогою ЕППС товщиною 5-10 см. Утеплення грунту на відстань по 1,5 метра в сторони від воріт зможе знизити глибину промеразнія грунту і зменшити сили морозного обдимання.

Таблиця. Ключові значення для елементів конструкції фундаменту воріт

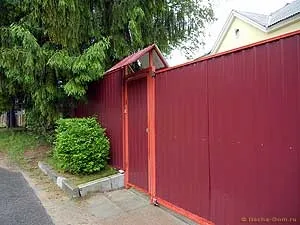

Дуже багато домовласників вУкаіни чомусь вважають за краще паркани і ворота з хвіртками з зварних металевих конструкцій, покритих металопрофілем. У світі подібні рішення для огорож і воріт зустрічаються в основному на об'єктах промислового призначення або на тимчасових конструкціях. Навколо житлових будинків паркани з металопрофілю можна побачити тільки бідних кварталах або в зовсім "поганих" районах. За кордоном є і естетичні огорожі з металевих панелей, які, проте, на перший погляд важко відрізнити від традиційних дерев'яних.

Оскільки естетика дешевих на вигляд промислових огорож не сполучається з атмосферою ділянки для відпочинку душі і тіла, ми вирішили вибрати для побудови паркану і воріт більш традиційні матеріали для заміського будівництва: камінь і дерево.

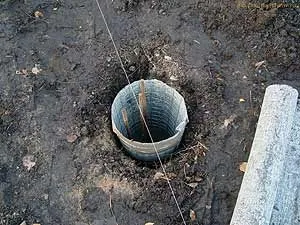

Ділянка раположен на трофяном грунті з глибиною залягання торфу 2 метри. Тому фундаментом для забору і воріт з хвірткою послужить свайно-ростверкових фундамент. Під палі під ростверк забору ми бурили свердловини діаметром 30 см. Дно свердловини розташовується на мінеральному грунті (тип паль - паля стійка). У дно свердловини втрамбованного шар щебеню фракції 20-40 мм завтовшки 10 см. Незнімна опалубка палі виконана у вигляді рубероидной сорочки поверх сталевий оцинкованої сітки.

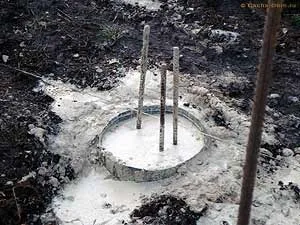

Кількість стрижнів арматури - невірний! Мінімально допустима кількість стрижнів - 4 штуки. Мінімальний діаметр арматури - 12 мм. Арматура випускається для жорсткого сполучення з ростверком забору.

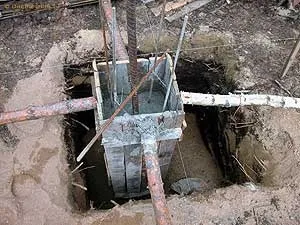

Під парканні стовпи відлиті палі на бетонних плитах товщиною 15 см. Перетин палі 40 х 40 см. У разі будівництва залізобетонного стовпа для воріт, арматурний каркас стовпа повинен бути замонолічена в палю і ростверк на величину рівну 60 діаметрам арматури. Для арматури діаметром 14 мм це 60 х 1,4 см = 84 см.

Поверхня палі вирівнюється і покривається гідроізоляцією. Закріплюємо дротом арматурні заставні для заснування петель хвіртки або паркану.

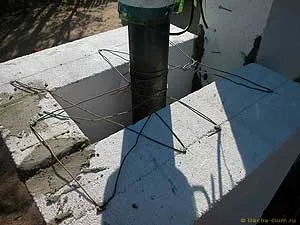

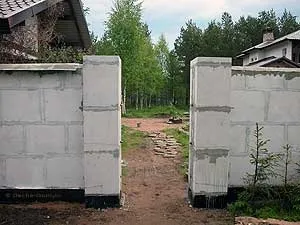

Ми збираємо стовпи на основі залишків блоків газобетону нестандарное розміру. Газобетонна оболонка виступає у вигляді незнімної опалубки.

Стовпи ми будували давно і неправильно: замість дроту повинна бути використана арматурна сітка, а вся опалубка викладена до верху. Дріт можна використовувати для попередження розпирання блоків бетоном при укладанні. Тільки після того як клей схопиться бетон укладається в опалубку.

Установку кожного блоку газобетону перевіряємо за рівнем.

Наш оригінальний стовп хвіртки піднімається вгору.

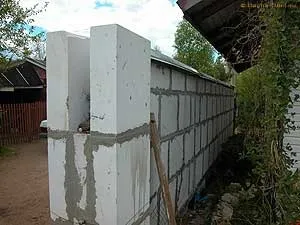

Нарешті стовпи викладені. Наносимо грунтовку, базовий шар штукатурки по сітці зі скловолокна і штукатуримо стовпи разом із забором.

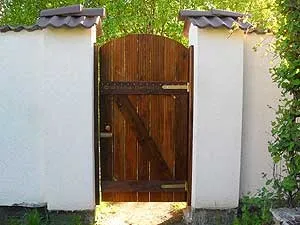

Стовпи для хвіртки уриває кровельками з цементно-піщаної черепиці. Хвіртку збираємо з дошки модрини.

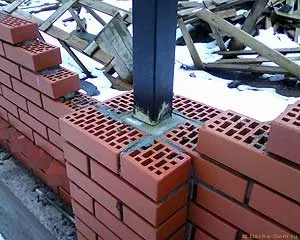

Варіант виконання забірного стовпа з цегли з бетонним сердечником навколо профільної труби.

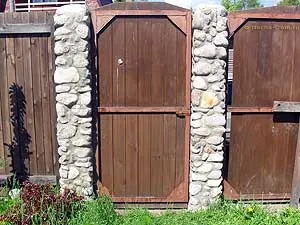

З цієї ж технології можна звести стовпи для воріт з бутового каменю.

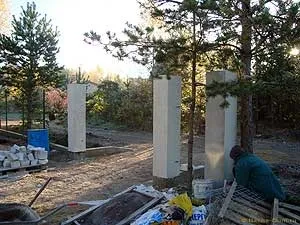

Ще одні стовпи для воріт з хвірткою на основі незнімної опалубки з газобетону.

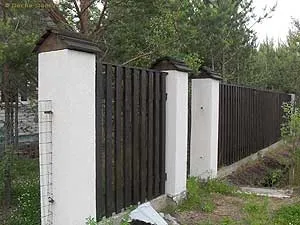

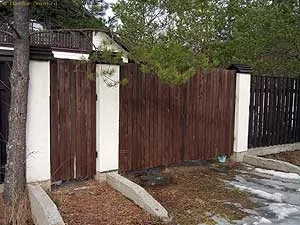

Стовпи для воріт в цьому варіанті укриті кровельками з дощок по наплавлюваного гідроізоляції.

До випусків заставної арматури приварюються сталеві майданчика і петлі для каркаса хвіртки і воріт. Місця зварювання потрібно прикривати сталевим листом, інакше псується штукатурка. Каркас забарвлюється Хаммерайт прямо по іржі. Вітчизняні фарби по іржі застосовувати не рекомендується - їх "стійкості" вистачає на 2 роки.

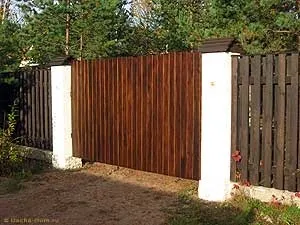

За сталевому зварного каркаса з профільної труби нашиваються дошки воріт. Дошки оброблені трьома шарами антисептика і додатково лаковані.

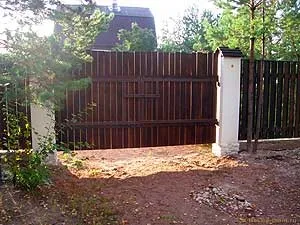

Вид хвіртки і воріт до остаточної обробки дерев'яних дощок.

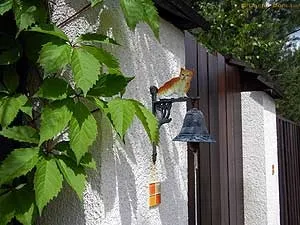

Деталі обробки і фурнітура надають хвіртки і воріт затишок і характерний зовнішній вигляд.
