У цій статті я розповім про правильну самостійній установці електроприводу відмикання багажника на автомобілі ваз 2108, ваз 2109, ваз 2113, і ВАЗ 2114.

Інформації про правильне підключенні електроприводу на ці автомобілі немає ні на одному сайті, тому дана інформація буде Вам на допомогу.
Електропривод відмикання багажника дуже зручна фішка, яка дозволяє не виймати постійно ключі з замка запалювання щоб відкрити багажник, так само в цій статті піде мова про підключення електроприводу до брелка сигналізації для нього відмикання з пульта брелока сигналізації.

Для цього нам буде потрібно:

- посилений привід відмикання дверей типу Saturn (звичайні приводи для цього автомобіля не потягнуть) - коштує приблизно 250 рублів.
- кнопка відмикання багажника - 50 рублів
- реле 90.3747.10 і контакти по реле - 50 рублів.
- трос - 20 рублів
- дроти - 30 рублів.

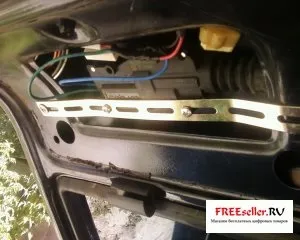

Для початку установки знімаємо обшивку задка двері багажника. І встановлюємо електропривод як показано на схемі, використовуємо стандартну монтажну лапку, прикручуємо привід на 2 самореза. У лівій частині кришки двері.

Підключаємо його або до штатного гальмівного сигналу на спойлері, якщо є або тягнемо новий провід під панель з боку водія.

Відрізаємо потрібного розміру тросик і приєднуємо його до електроприводу і замку як показано на схемі:

Регулюємо натяг троса для правильного відмикання і замикання багажника.

Після цього підключаємо саму, кнопку, для цього в панелі автомобіля передбачено спеціальне місце під панеллю приладів з боку водія.

Неправильно буде ставити кнопку біля прикурювача або ящика для мелочовки, коли в машині є для цього штатне місце.

Знімаємо провід йде на додатковий стоп сигнал на спойлері, з вимикача гальмування і підключаємо його до кнопки відкриття багажника.

Мал. Найпростіша схема підключення електроприводу замку багажника.

Якщо додаткового сигналу гальмування у вас немає, або з якихось причин Ви хочете його використовувати, то як уже говорилося вище, тягнемо новий провід до низу панелі приладів з боку водія і підключаємо його до доводчику і до акумулятора через запобіжник.

Виробляємо остаточну перевірку і регулювання.

Також можна зробити одночасно відкриття замку багажника задніх дверей за допомогою кнопки і за допомогою брелока вашої сигналізації (якщо на вашій сигналізації є будь-якої додатковий канал) для цього нам буде потрібно реле. І схема самої сигналізації.

Важливо, для нормального функціонування електроприводу багажника при підключенні до доп каналу сигналізації потрібно вибрати довжину імпульсу 0,8 секунд.

Мал. Схема підключення електроприводу багажника через кнопку і реле до доп каналу сигналізації

А ось і саме реле підключений до кнопки і доп каналу сигналізації.
