Установка 2-DIN магнітоли в ВАЗ 2107

Деяким власникам недорогих автомобілів хочеться вичавити максимум зі своїх улюбленців. Ось наприклад людина купила відносно недорого двухдиновую магнітолу. і побажав встановити її в сімку. Доклали трохи кмітливості і старання, і ось що вийшло в результаті.

Роботу проводимо в наступному порядку:

Попередньо знімаємо штатну консоль для магнітоли, де також розташовані годинник, прикурювач, регулятор яскравості підсвічування приладів, і дві контрольні лампочки.

Вирізаємо з фанери 16 мм рамку внутрішнім розміром на 1,5-2 мм вільніше розміру 2-din магнітоли. щоб магнітола увійшла щільно при обтягнутої шкірою рамці.

Оклеиваем рамку шкірою або шкірзамінником.

Вставляємо магнітоту в приготовлену рамку до упору

Для фіксації магнітоли кріпимо з боків на болтики «2» подразнень з однієї з одного боку штатні кріпильні куточки. Також зверху рамки кріпимо куточки для подальшого кріплення перехідної рамки до верху пластикової консолі.

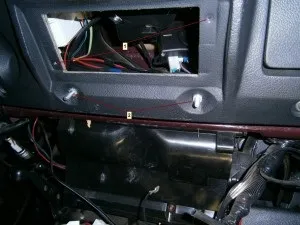

Знімаємо попільничку, викрутивши саморізи «1», і виймаємо шпильки (болти) «2» з торпеди.

Потім в консолі готуємо відповідне магнітоли отвір. Для кріплення магнітоли знизу готуємо отвори «1», через які згодом кріпимо ззаду перехідну рамку. Беремо болти «2», які на 0,5-1 см. Довший штатних, і кріпимо їх до консолі.

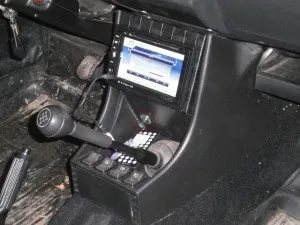

Далі все збираємо, з'єднуємо дроти, і ставимо на місце. Консоль тепер кріпимо гайками через попільничку. В результаті вийшло ось так:

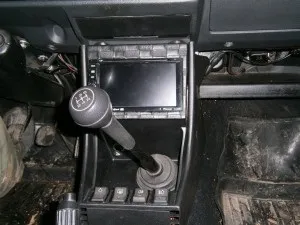

Зверніть увагу, де тепер розташований прикурювач.

От і все! Насолоджуємося музикою, користуємося вбудованим навігатором, дивимося телевізор, і дивуємо знайомих!
