Установка cтеклопод’емніков ваз 2114, ваз 2115, ВАЗ 2113

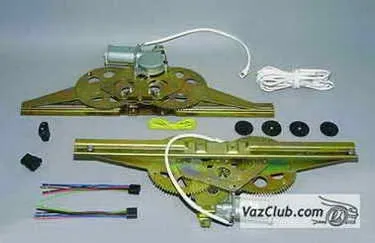

Склопідйомники з електричним приводом - одна з улюблених опцій тюнингистов. Сьогодні «електроскло» вже нікого не здивуєш, деякі модифікації «самар» комплектуються ними навіть на конвеєрі. Але все ж частіше в руки споживачів потрапляють автомобілі з ручними склопідйомниками. Тим часом у продажу зустрічаються кілька моделей електросклопідйомників. Однак всі вони різні і рідко підходять для установки на будь-які моделі автомобілів ваз 2113, частіше «спеціалізуються» на певних. Існують моделі, розроблені і випускаються спеціально для «самар». Найбільш часто пропонуються механізми для установки в передні двері автомобілів. Для задніх дверей вони не підходять.

Про достоїнства і недоліки різних конструкцій електросклопідйомників можна прочитати в журналі «За кермом», який регулярно проводить тести автоаксесуарів. Загальною «бідою» їх, як правило, називають відмову або заклинювання на морозі при закритому (гірше, якщо відкритому!) Положенні скла. Неприємність можна попередити своєчасної і ретельної мастилом механізму.

Встановити електросклопідйомники ВАЗ 2114 нескладно і недовго - ця робота під силу будь-якому автолюбителю, хоч раз тримав у руках викрутку і гайковий ключ. Для прикладу встановимо стеклопод'емник в передні двері автомобіля ВАЗ-2115.

Роботу показуємо на правих передніх дверей автомобіля.

Перед початком роботи від'єднуємо клему «мінусового» дроти від виведення акумуляторної батареї.

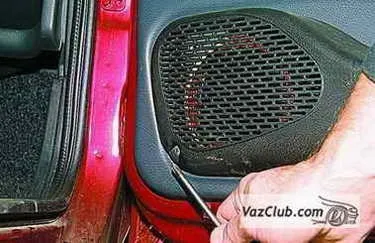

Хрестоподібної викруткою відвертаємо три самореза (на фото показаний передній) ...

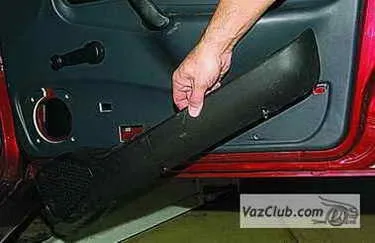

... і знімаємо кишеню двері, вивівши його засувки з отворів в оббивці дверей.

Саморізи кріплення кишені служать нижніми кріпленнями оббивки двері ваз 2115, а панель кишені - облицюванням динаміка.

Піддягаємо викруткою фіксатор ручки склопідйомника (викрутку вставляємо між фіксатором і розеткою).

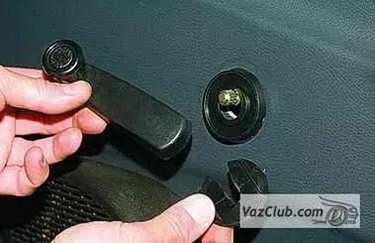

Виймаємо фіксатор і ручку склопідіймача.

... і знімаємо декоративну накладку ручки дверей.

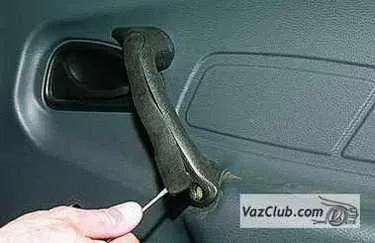

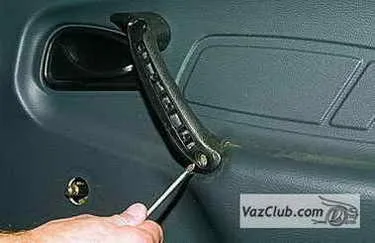

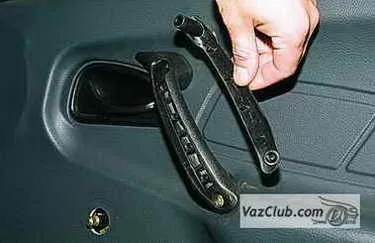

Хрестоподібної викруткою відвертаємо два гвинти кріплення ручки ...

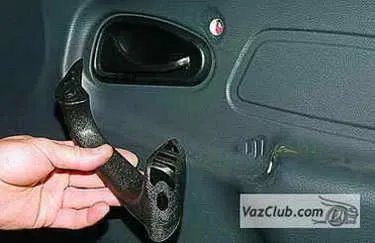

... і знімаємо ручку.

Викруткою піддягаємо накладку внутрішньої ручки дверей ...

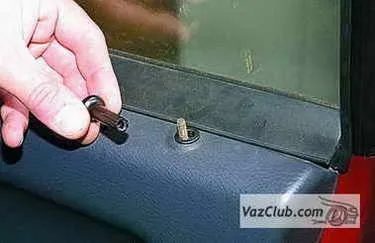

Відвертаємо і знімаємо кнопку.

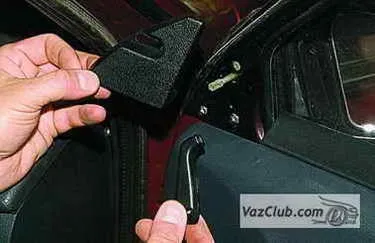

Знімаємо ручку і облицювання механізму управління дзеркалом.

Долаючи опір шести пістонів, ...

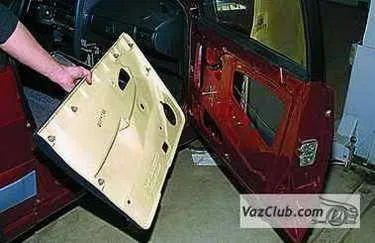

... знімаємо оббивку двері.

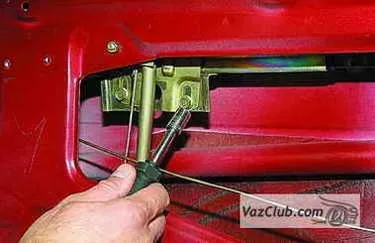

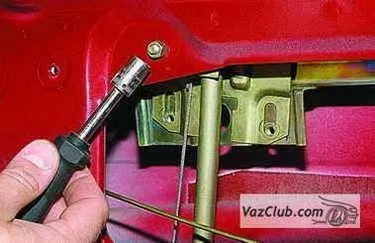

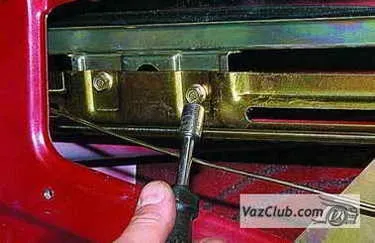

Головкою «на 10» відвертаємо два болти кріплення обойми скла до механізму склопідіймача.

Відвертаємо дві гайки середнього, ...

... і гайку верхнього кріплення направляючої механізму склопідіймача.

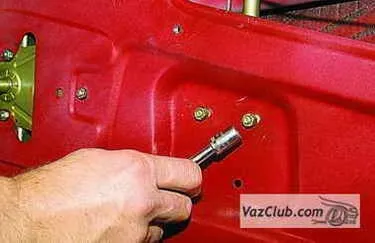

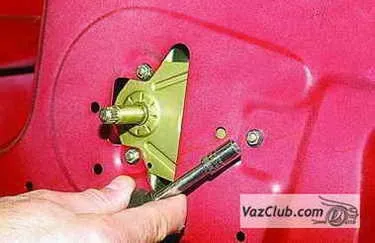

Головкою «на 8» відвертаємо три гайки кріплення механізму стеклопод'емника.

Виводимо нижню шпильку направляючої склопідіймача з отвору в панелі дверей.

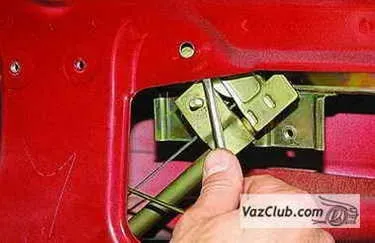

Віджавши викруткою, виводимо з отвору в панелі дверей верхню шпильку направляючої склопідіймача.

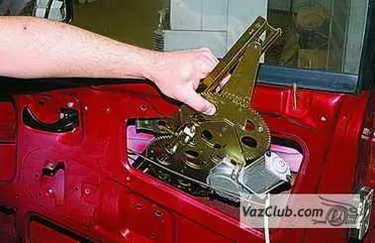

Виймаємо механізм склопідіймача ВАЗ 2114 через вікно в панелі дверей.

Перед установкою ліфта необхідно домогтися того, щоб він знаходився в складеному положенні. Якщо це необхідно, заживлюємо моторедуктор від акумуляторної батареї.

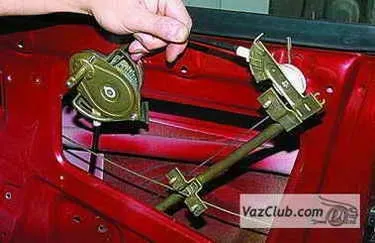

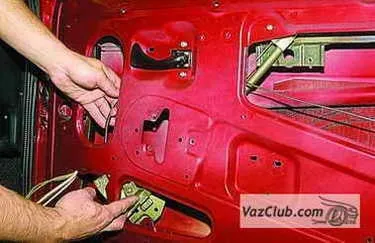

Вставляємо електросклопідйомники в вікно панелі дверей ...

... і вводимо його кріпильні шпильки у відповідні отвори.

Наживи на шпильки гайки, ...

... затягуємо їх голівкою "на 10".

Подаємо харчування на дроти моторедуктора для того, щоб отвори направляючої ліфта поєдналися з отворами обойми скла.

Прикріплюємо болтами направляючу ліфта до обойми скла.

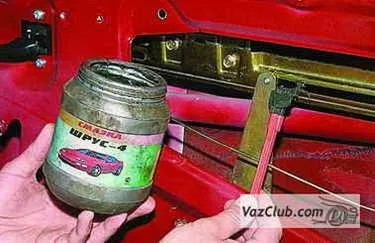

Наносимо мастило на пари тертя механізму ліфта.

Не рекомендується наносити мастило на механізм ліфта до його установки через небезпеку попадання її на панелі салону при проведенні робіт.

Для правильного підключення перемикача ліфта (клавіші управління) скористайтеся схемами електросклопідйомники і електрообладнання автомобіля.

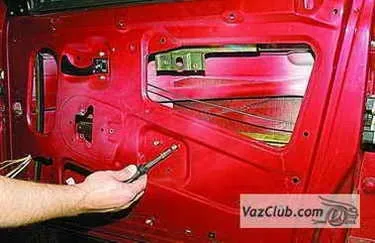

Подаємо харчування до колодки перемикача ліфта через гофрований захисний кожух (див. Передні динаміки системи звуковідтворення).

Під'єднуємо клему «мінусового» дроти до висновку акумуляторної батареї.

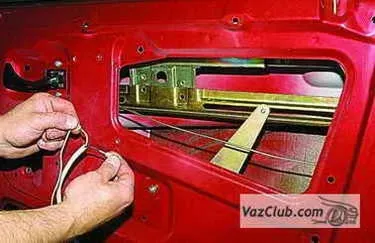

З'єднуємо дроти і перевіряємо роботу ліфта.

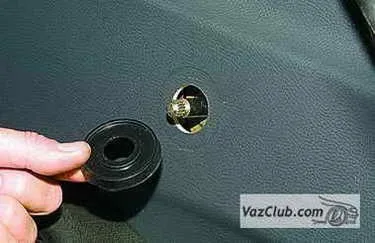

Встановлюємо заглушку в отвір в оббивці дверей для вала ручки склопідйомника.

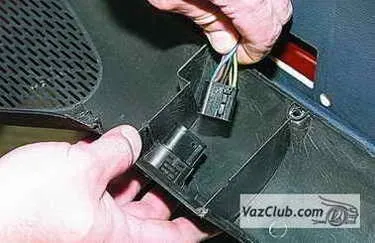

Встановлюємо на місце оббивку двері (без кармана) і виводимо колодку джгута проводів перемикача в отвір в оббивці.

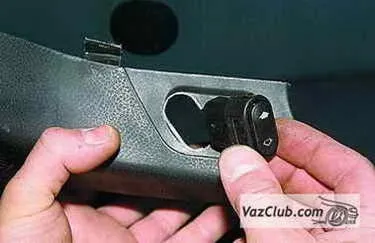

Замість заглушки в кишені оббивки двері встановлюємо перемикач ліфта.

Подаємо харчування на перемикач і встановлюємо кишеню на місце.
