Алюмінієві батареї набагато легше, ніж звичайні чавунні, так що встановити їх можна і самостійно, без сторонньої допомоги. Ефективність роботи опалювального приладу залежить ще і від правильності його монтажу, так що на цьому питанні варто зупинитися докладніше.

Установка виконана на відмінно

Підготовчий етап

Перед тим як встановити алюмінієвий радіатор своїми руками потрібно визначитися з кількома моментами:

• переконатися в тому, що теплова потужність приладу достатня. Може скластися така ситуація, що куплена батарея має недостатню тепловіддачею через невисоку температури теплоносія на вході. У такому випадку потрібно буде просто додати кілька секцій, про те, як це зробити, розказано нижче;
• перевірити відповідність розмірів. Сучасні опалювальні прилади передають тепло в кімнату не тільки за рахунок випромінювання з поверхні, але і за рахунок конвекції, так що підвіконня не повинен розташовуватися дуже близько до неї;

Схема роботи алюмінієвої батареї

Зверніть увагу!
Форма алюмінієвого оребрення пояснюється якраз тим, що необхідно направити потік повітря знизу-вгору.

• визначитися з типом кріплення. В принципі, в комплекті зазвичай йдуть кріплення для того, щоб просто підвісити обігрівач на стіну. Але іноді краще придбати окремі кронштейни для підлогового кріплення (тим більше, що ціна у них копійчана), такий варіант підійде якщо батарея встановлюється у тонкій перегородки з гіпсокартону або просто не хочеться свердлити отвори в стіні.

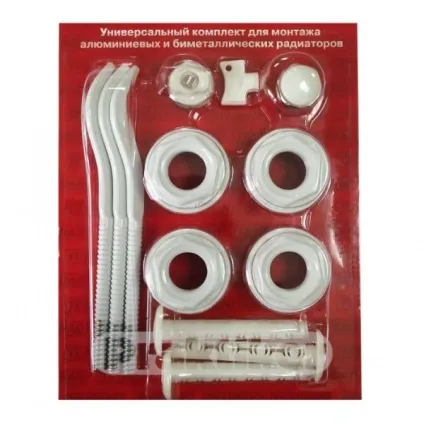

На фото - комплект для установки алюмінієвої батареї

Вибір типу підключення

Перед тим як монтувати алюмінієві радіатори вже має бути вирішено питання з типом підключення. Від цього безпосередньо залежить тепловіддача опалювального приладу.

Можливі такі варіанти підключення опалювального приладу як:

• діагональне (воно ж перехресне) - при цьому подача теплоносія здійснюється з верхньої частини опалювального приладу, а виходить охолоджений теплоносій з протилежного боку знизу. Завдяки цьому батарея прогрівається рівномірно, а втрати становлять не більше 2%;
• при односторонньому підключенні втрати трохи більше, до 5%;

Зверніть увагу!
Якщо кількість секцій обігрівача перевищує 12, то одностороннє підключення неефективно.
Справа в тому, що далекі секції при такому способі підключення просто не будуть прогріватися.

• при нижньому підключенні (подача і обратка з різних сторін) втрати становлять до 12-13%;
• нижнє одностороннє підключення найбільш невигідно з точки зору тепловіддачі батареї. Втрати можуть скласти до 20%, зате труби можна заховати під підлогою, тому такий спосіб підключення також часто використовується.

Варіанти підключення батареї опалення

технологія установки

Весь процес можна розділити на 2 етапи - спершу встановлюється кріплення під батарею, а потім він просто навішується на кронштейни і підключається до подачі і обратки. Після цього залишиться тільки перевірити герметичність з'єднань і не забути закрити непотрібні отвори з боків. Якщо потрібне додавання додаткових секцій, то ця процедура виконується до установки кріплень в стіні.

Додавання секції

Для додавання додаткової секції до радіатора знадобиться 2 ніпеля з лівого і правого різьбленням з 2 сторін, також потрібні термостійкі прокладки для додаткової герметичності.

Інструкція по додаванню секції до батареї виглядає так:

• опалювальний прилад потрібно покласти на підлогу, стіл або будь-яку іншу горизонтальну поверхню;
• потім ніпелі вставляються в отвори на радіаторі, при цьому не забуваємо про прокладках;
• до них приставляється додаткова секція і повертаючи ніпелі секція поступово притискається до батареї;
• при цьому потрібно обидва ніпеля повертати поступово, буквально по 1-2 обороту, це необхідно для того, щоб секція не перекосилась і не деформувався метал колектора.

На фото видно ніпель з різною різьбою

Після додавання секцій залишиться тільки перевірити герметичність стиків і можна переходити до установки опалювального приладу.

Установка і підключення радіатора

Найчастіше використовується тільки настінне кріплення для алюмінієвих радіаторів, їх вага в рази менше, ніж у чавунних, так що додаткова опора знизу просто не потрібна.

Кронштейни для підвішування радіатора

Число кріплень залежить від того, скільки секцій в опалювальному приладі, також кріплення встановлюються не тільки у верхній, а й в нижній частині приладу. При кількості секцій до 9 у верхній частині приладу встановлюється тільки 1 кріплення, а в нижній - 2. Більш докладні дані - в таблиці.

Залежність кількості кронштейнів від числа секцій радіатора

Що стосується того, як правильно встановити алюмінієвий радіатор опалення, то робота починається з розмітки отворів під кріплення. Незважаючи на малу вагу опалювального приладу використовувати найкраще анкерні кріплення. Під кріплення просто висвердлюється отвір, далі в нього вставляється пластикова частина, і потім в нього із зусиллям вставляється металевий кронштейн.

Кронштейни просто вкручуються в підготовлений отвір

При цьому пластикова вставка розширюється і надійно фіксується за рахунок сили тертя. Цього цілком достатньо для того, щоб витримати навантаження не тільки від алюмінієвої, але і від більш важкої батареї.

Після цього залишається тільки вирішити питання, як повісити алюмінієвий радіатор. Єдина вимога на цьому етапі - вирівняти його за будівельним рівнем. При сильному перекосі прогрів опалювального приладу суттєво погіршиться, а значить і тепловіддача стане менше.

Обов'язково контролюється горизонтальність приладу

При підключенні до подачі і обратке рекомендується використовувати кульові крани, для того, щоб при протіканні мати можливість оперативно перекрити доступ теплоносія в радіатор. Щоб робота опалювальної системи не порушилася знадобиться влаштування байпасу (перемички), що дозволить теплоносія циркулювати в обхід відключеного опалювального пристрою.

підлогові кронштейни

Такий тип кріплень використовується в тих випадках, коли стінка не володіє достатньою несучою здатністю або через розмір опалювального приладу немає сенсу підвішувати його (у випадку з невисокими радіаторами).

Конструкція кронштейнів такого типу схожа - це пластикова або металева ніжка з широкою підошвою (для більшої стійкості), у верхній частині є поглиблення для установки радіатора і фіксує скоба. Іноді замість скоби використовується невелика гнучка ланцюг (конструктивно схожа на ланцюг бензопили). Фіксація необхідна для того, щоб радіатор не впав при випадковому контакті з ним.

У випадку з покриттям кріпленням завдання, як встановлювати алюмінієві радіатори, вирішується простіше. При числі секцій до 12-15 знадобиться 2 кронштейна, при більшій кількості як мінімум 3. Кріплення розміщуються на підлозі, як правило, передбачена їх фіксація анкерами або звичайними саморізами (у випадку з дерев'яною підлогою).

Підлогове кріплення зазвичай використовується для невисоких або середньої висоти опалювальних приладів. При міжосьовій відстані понад 500 мм для надійності рекомендується поверху все ж прикріпити батарею до стіни. Саме кріплення в такому випадку необхідно тільки для стійкості опалювального приладу, все навантаження припадатиме на підлогу кронштейни.

Конструкція в зборі

На завершення

Процес установки алюмінієвих моделей практично не відрізняється від установки звичайних чавунних або біметалічних батарей. Використовуються ті ж види кріплень, та й технологія залишається тією ж. Крім стандартних настінних кронштейнів можуть застосовуватися і підлогові кріплення, іноді це єдиний можливий варіант установки. Запропонована інформація допоможе не тільки встановити батарею правильно, але і вибрати відповідний тип кріплення.
