Ми вже звикли, що накопичувачі інформації повинні бути великими. І вінчестерам об'ємом в сотню і більше гігабайт вже ніхто не дивується. Тепер, коли збережена нами інформація вимірюється десятками гігабайт, нам треба звикати і до того, що накопичувачі повинні бути мобільними. У минулі часи, коли треба було переписати у товариша кілька фільмів, ви приходили до нього з вінчестером, який підключали до материнської плати, або в кращому випадку, вставляли в мобільні шасі. Але погодьтеся, що сьогодні це вже не модно. Прийшла пора ходити по друзях і на роботу з пристроєм, який можна підключити до комп'ютера в будь-який час його роботи, і яке не утруднювало б вашу свободу. Одна справа, коли ви носите в кишені флеш-диск об'ємом нехай навіть гігабайт, на такий носій парочка фільмів, може бути, і влізе, але переписувати їх зі швидкістю 1.2 Мб / с не кожному до душі. Зараз в моду все більше входять мобільні шасі для вінчестерів нового покоління - вони завжди з вами, для їх установки не обов'язково відкривати комп'ютер, вони підключаються по високошвидкісним інтерфейсів FireWire, або USB 2.0. Засунувши в такий зовнішній корпус HDD великого обсягу, можна сміливо прямувати до друзів за будь-якою кількістю фільмів і MP3, яке влізе на вінчестер. Сьогодні ми розглянемо одну з найбільш, на наш погляд, вдалих розробок в цьому плані - корпус SuperDesktopGB від компанії WiebeTech.
WiebeTech розробляє і випускає зовнішні накопичувачі з інтерфейсами FireWire і USB 2.0. В арсеналі цієї компанії є і флеш-вінчестери розміром з брелок і інтерфейсом FireWire, є і різні зовнішні шасі для вінчестерів форматом 3.5 "і 2.5". WiebeTech продає зовнішні шасі для жорстких дисків окремо, або вже з встановленими в них дисками. Серія DesktopGB розрахована на застосування в офісах і перенесення даних з офісу додому. Погодьтеся, що не дуже-то зручно тягати з собою пристрій, що перевищує розмірами звичайний 3.5-дюймовий вінчестер. DeskTopGB підключається до комп'ютера через інтерфейс USB 2.0, або FireWire. Остання модель, SuperDesktopGB має істотне нововведення: харчування від шини FireWire, тобто, вам може і не знадобитися додатковий блок живлення, незмінний аксесуар всіх подібних шасі. Але спочатку давайте подивимося на специфікації SuperDesktopGB.
3.5 "жорсткі диски стандартних розмірів
Магніто-оптичні 3.5 "приводи
FireWire IEEE1394 (Pass-through)
12 Мбіт / с при підключенні по USB 1.1
480 Мбіт / с при підключенні по USB 2.0
400 Мбіт / с при підключенні по FireWire
Поставляються в комплекті вінчестери
IBM DeskStar 120GXP 7200 RPM
Обсяг 40 - 120 Гб
Маса пристрою без вінчестера: 670 м
Маса пристрою з вінчестером 1310 р
Зовнішній 12В блок живлення при підключенні до USB 1.1 / 2.0
Харчування по кабелю при підключенні до FireWire
У комплекті з WiebeTech SuperDesktopGB поставляється сам пристрій, підставка для вертикальної установки модуля, USB 2.0 і FireWire кабелі, блок живлення і два диска з програмним забезпеченням і драйверами. Інструкції з використання немає.
Сам по собі SuperDesktopGB має пластиковий білий корпус. Його довжина перевищує довжину вінчестера на кілька сантиметрів, тому вже не скажеш, що такий пристрій є дуже вже мобільним. І хоча при товщині всього 35 мм SuperDesktopGB набагато тонше своїх конкурентів, все ж носити його можна в папці для паперів, але ніяк не в кишенях.
На лицьовій панелі пристрою розташована єдина кнопка включення / вимикання приводу і єдиний світлодіодний індикатор, який горить постійним зеленим світлом, коли привід включений і блимає, коли відбувається звернення до вінчестера. Праворуч від нього виступає заглушка, яка може зніматися, якщо вам потрібно буде замінити вінчестер на магнітно-оптичний привід, або на Zip-драйв.
Ззаду у SuperDesktopGB ми бачимо (зліва-направо) роз'єм для підключення блоку живлення, два FireWire порту, грати вентилятора і USB порт. Два FireWire порту потрібні, щоб при необхідності до шасі можна було з'єднати FireWire пристрій. На сьогоднішній день всі сучасні материнські плати обладнані USB 1.1 портами, більшість з нових уже підтримують USB 2.0, а ось FireWire уваги в цьому плані приділяється менше, і коли кожен порт на рахунку, то можливість підключити до вінчестера ще один пристрій буде вельми до речі. А підключати до комп'ютера шасі можна через будь-який порт - FireWire, або USB. Правда, SuperDesktopGB не підтримує одночасного підключення через два порти, тому при включенні двох FireWire кабелів, або FireWire і USB, диск відключається.
При підключенні SuperDesktopGB не вимагає драйверів. Windows XP автоматично визначає новий диск і ставить його в один ряд з наявними IDE-вінчестерами. Якщо ви підключаєте шасі до FireWire шестиконтактним проводом (йде в комплекті), то вам не доведеться включати ще і блок живлення. Корпус буде харчуватися від шини IEEE 1394. Правда, як помітили самі виробники, не кожен комп'ютер зможе живити цей вінчестер. Наприклад, старі iMac-й, звичайні Macintosh-і, а також PC з FireWire портами зможуть без проблем живити диск по FireWire. Нові ж iMac з пласкими екранами, а також деякі ноутбуки не зможуть дати достатньо енергії, щоб запустити вінчестер через FireWire. З цією ж проблемою ви можете зіткнутися, якщо підключите кілька подібних пристроїв до одного хост-контролера. Сьогодні вже багато контролери мають зовнішнє живлення, підключаючись до БП через PC-Plug роз'єми. Такі плати зможуть підтримувати роботу декількох зовнішніх дисків. А потужності, що передається по PCI на звичайний хост-контролер, навряд чи вистачить на трійку зовнішніх вінчестерів.
Але SuperDesktopGB - це перш за все, зовнішні мобільні шасі для вінчестера, тому для вас не складе ніяких труднощів розібрати їх, щоб замінити вінчестер. Розбираються вони легко, без застосування викрутки, або яких-небудь інших інструментів. Насамперед, знімається верхня кришка.
Під нею буде друга кришка, вже сталева. Вона зміцнює вінчестер, або інше встановлений пристрій, щоб воно не тряслося і не випадало при носінні SuperDesktopGB в портфелі.
Ця кришка також відсувається назад і знімається, представляючи нашому погляду міститься всередині вінчестер.

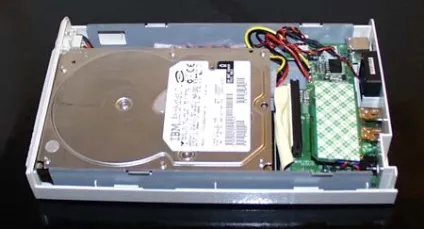

Ось як виглядає SuperDesktopGB всередині. Як видно, нічого надприродного в ньому немає: звичайна плата-контролер, харчування та місце для диска. Ті ж самі мобільні шасі, тільки трохи з іншим інтерфейсом.

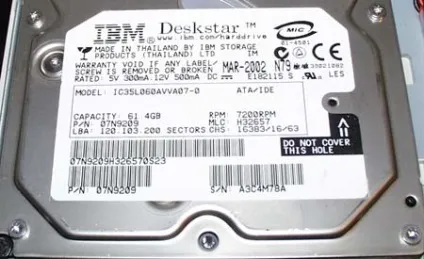

Усередині встановлений вінчестер IBM DeskStar модель 120GXP. Цей диск має об'ємом 60 Гб, частота обертання його шпинделя становить 7200 об / хв; середній час доступу - 8.5 мс, максимальна продуктивність - 48 Мб / с. Модель DeskStar 120GXP використовує два скляних диска, хоча скло дуже недобре себе зарекомендувало з точки зору надійності для носія. DeskStar 120 GXP має кеш об'ємом 2 Мб. Даний вінчестер використовує інтерфейс ATA-100, не найсучасніший, але цілком достатній для цієї моделі. Що стосується механічних характеристик, то цей диск споживає 7.5 Вт, і важить 640 г, так що КМО можна порівняти з сучасним великогабаритним кольором.

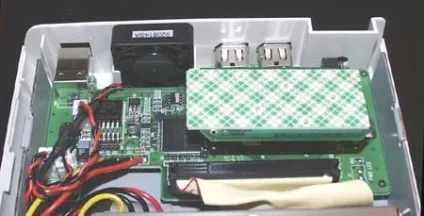

Ззаду встановлена плата-контролер. Ми бачимо тут 30-мм вентилятор, грабує тепле повітря з корпусу. Сам вентилятор працює безшумно, хоча і продуктивність його невелика. Вінчестери з частотою обертання 7200 об / хв зазвичай непогано гріються, так що яка не є, а вентиляція. Від цієї плати-контролера до вінчестера йде кабель живлення і ATA-133 шлейф, так що диск тут буде працювати на повну швидкість.
тестування
Як видно, по перших тестів ATA-133 інтерфейс поза досяжністю для двох послідовних портів. FireWire сильно відрізняється за швидкістю від USB 2.0, хоча максимальна пропускна здатність у USB 2.0 вище.
Як видно, цілком закономірна діаграма, за винятком одного невеликого провалу на позначці 15 Гб. Максимальна швидкість - 48 Мб / с, мінімальна - 23 Мб / с.
При підключенні по FireWire діаграма виглядає нелінійно. До позначки 44 Гб максимальна швидкість SuperDesktopGB обмежена 35 Мб / с, і при переході 44 Гб позначки, коли реальна швидкість вінчестера падає нижче 35 Мб / с, також знижується і швидкість всього зовнішнього приводу.
З чим пов'язана така "гребінець" на USB 2.0 - важко сказати. Але як видно, максимальна швидкість по цьому інтерфейсу для SuperDesktopGB ніколи не перевищує позначки 18 Мб / с, а мінімальна опускається навіть до 3.8 Мб / с. Очевидно, що USB 2.0 в поданні Wiebetech ще недопрацьований.
