У цьому уроці я розповім вам, як створити ескізні кисті в Adobe Illustrator для відтворення олівцем ескізу в векторної роботі. Потім ми застосуємо одну зі створених кистей на практиці і познайомимося з усіма етапами створення цієї векторної ілюстрації. В уроці використовувалися плагіни для Adobe Illustrator - Phantasm CS і DrawScribe plugins. Ви дізнаєтеся про деякі інструментах цих плагінів і їх застосуванні для вирішення практичних завдань.
У цьому уроці я буду використовувати ескіз, який люб'язно надав Valentine Sant. На ескізі зображений персонаж російської народної казки - Царівна Жаба.
Наше завдання - відтворити стилістику олівцем ескізу в векторної роботі. Переривчасті і неоднорідні лінії створені олівцем ми будемо відтворювати за допомогою Art Brushes. Давайте навчимося створювати подібні кисті.
Створення ескізних кистей
Існує безліч способів створення подібних кистей. Я покажу вам деякі з них, і я думаю, цього буде достатньо для того щоб ви змогли експериментувати і створювати олівцеві кисті в Adobe Illustrator самостійно. Почнемо зі створення форми кистей.
Лінія створена від руки
Першою зробимо форму кисті змінної товщини для створення лінії створеної від руки. Беремо Rectangle Tool (M) і створюємо прямокутник із заливкою чорного кольору. Висота прямокутника повинна бути кілька пікселів (в моєму випадку 4 px), однак це не має принципового значення, так як ми можемо відрегулювати параметри кисті в процесі її збереження.
Тепер вибираємо Warp Tool (Shift + R) на toolbar і двічі натискаємо по його іконки, для того щоб відкрити діалогове вікно Warp Tool Options. Надаємо формі кисті інструменту еліптичний вигляд, залишивши інші настройки без змін.
Здійснюючи горизонтальні рухи інструментом, надаємо прямокутника вид, подібний показаному на малюнку нижче.
Ми отримали форму першої кисті, про те як зберігати і налаштовувати кисть поговоримо після того як створимо всі різновиди кистей, так як всі вони будуть мати однакові настройки.
груба кисть
Створимо ще один прямокутник, його розміри можуть бути такими ж, як і у першій форми кисті. Не знімаючи виділення з прямокутника, переходимо Effect> Distort Transform> Roughen ... і встановлюємо параметри, зазначені на малюнку нижче.
Безсумнівно, ваші параметри можуть бути зовсім іншими в залежності від того, якого ефекту ви хочете досягти.
дискретна кисть
Створюємо новий прямокутник із заливкою нейтрального сірого кольору.

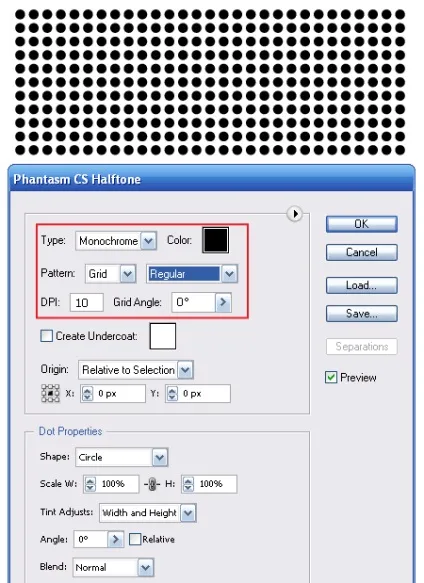

Для створення цієї форми кисті ми будемо використовувати Phantasm CS. Не знімаючи виділення з прямокутника, переходимо Effect> Phantasm CS> Halftone ... і встановлюємо параметри, зазначені на малюнку нижче.

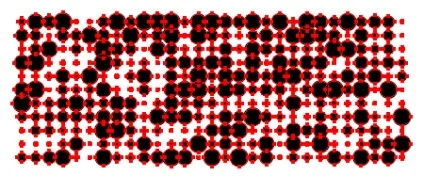

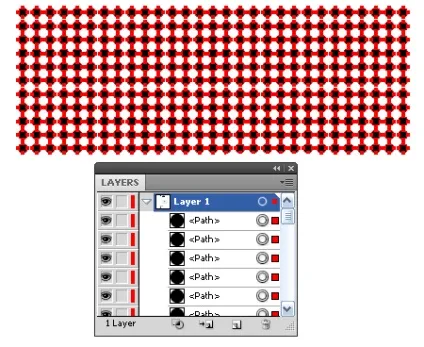

Наше завдання просто отримати рівномірний масив об'єктів. Це можуть бути не тільки колу, а й квадрати, лінії і навіть символи, якщо ви попередньо їх створили і зберегли. Тепер переходимо Object> Expand Appearance і разгруппіруем отриману групу кіл (Cmd / Ctrl + Shift + G)

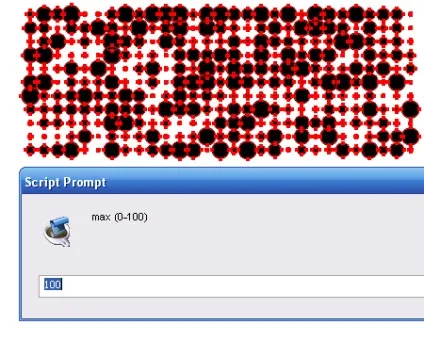

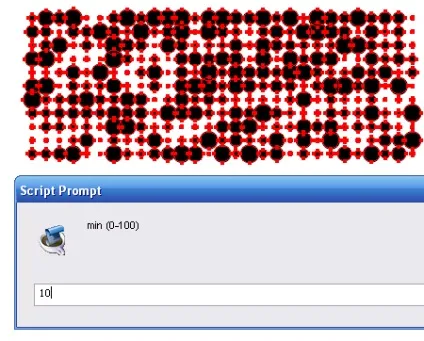

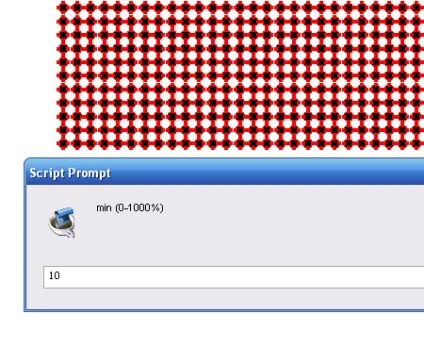

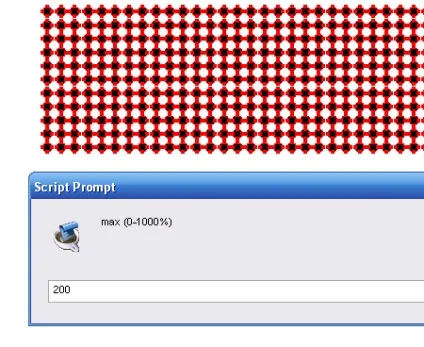

Тепер скористаємося двома простими скриптами Random Resize (масштабує виділені об'єкти випадковим чином в зазначеному діапазоні) і Random Opacity (привласнює виділених об'єктах випадкові значення прозорості в зазначеному діапазоні). Ці скрипти розробив мій друг Yemz спеціально для цього уроку. Я впевнений, вони допоможуть вам не тільки в створенні кистей, а й для вирішення інших завдань у вашій векторної практиці. Ви зможете безкоштовно скачати ці скрипти тут. Не знімаючи виділення з кіл, запускаємо скрипт Random Resize і вводимо максимальне і мінімальне значення scale в процентах в Script Prompt і натискаємо кнопку OK

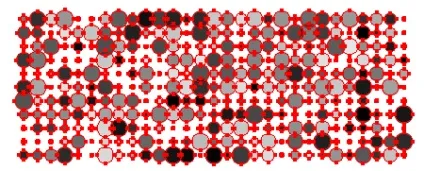

Тепер запускаємо скрипт Random Opacity і вводимо максимальне і мінімальне значення прозорості
Групуємо всі виділені об'єкти і зменшуємо висоту групи до 4-5 px.
Ви можете поєднувати техніки створення грубої кисті з технікою створення дискретної кисті. Тобто, спочатку отримати форму, застосувавши до прямокутника ефект Roughen, а потім застосувати до неї ефект Phantasm CS Halftone і завершити обробку за допомогою Random Resize and Random Opacity скриптів. Таким чином, я отримав форму кисті, яка показана на малюнку нижче.
Як форма в ефекті Phantasm CS Halftone був обраний Square.
М'яка олівцева кисть
Описані вище форми кистей відмінно підходять для відтворення ліній твердого олівця. А зараз ми створимо кисть для відтворений лінії м'якого олівця. Створимо ряд прямокутників з заливкою чорного кольору, як це показано на малюнку нижче.
Не знімаючи виділення, застосуємо до них скрипт Random Opacity, встановивши діапазон прозорості в межах 10 - 20%
Тепер переходимо Object> Transform> Transform Each .... відзначаємо "Random" і "Preview" в діалоговому вікні та змінюємопараметри Scale і Move так, щоб домогтися результату подібного, показаному на малюнку нижче.
Натискаємо кнопку OK і групуємо всі прямокутники. Копіюємо групу і вставляємо її вперед (Cmd / Ctrl + C, Cmd / Ctrl + F) і зменшуємо її висоту.
Разгруппіруем верхню групу і застосуємо до її об'єктів скрипт Random Opacity, встановивши діапазон прозорості в межах 20 - 30%
Групуємо всі об'єкти і зменшуємо висоту групи до 4 - 5 px.
Ця форма нагадує Bristle Brush в Adobe Illustrator CS5, тільки ви зробили її своїми руками для вирішення своїх завдань і це можливо в будь-якої версії програми.
Створення кисті і її параметри
Все ескізні кисті матимуть однакові параметри, тому я покажу, як створювати кисть на прикладі однієї із створених вище форм. Перетягуємо форму в панель Brushes і зберігаємо нову кисть як Art Brush
Я буду використовувати в цьому уроці графічний планшет, тому в діалоговому вікні Art Brush Options встановлюю залежність товщини обведення від тиску на стилус і максимальне і мінімальне значення ширини обведення.
Для того щоб колір кисті відповідав кольору обведення я вибрав в якості Colorization Method - Tint. Я зберіг всі створені форми з такими параметрами. На малюнку нижче показано як виглядають обведення, до яких були застосовані ці кисті.
Комбінуючи описані техніки, ви можете отримати велику різноманітність ескізних кистей. Якщо з яких-небудь причин у вас недостатньо часу на експерименти зі створення власних кистей, ви можете скористатися колекцією готових Sketchy Brushes. яку я зібрав спеціально для вас. Налаштування готових кистей повинні бути такими, як я вказав вище. Якщо вони відрізняються, змініть їх.
Налаштування інструментів для створення скетчу
Для створення контура змінної товщини зазвичай використовують Paintbrush Tool (B). Для настройки цього інструменту двічі клікніть по його іконці на панелі інструментів і встановіть параметри, зазначені на малюнку нижче
Але я буду використовувати Dynamic Sketch Tool, який є одним з інструментів DrawScribe плагіна. Dynamic Sketch Tool дає мені ряд переваг над Paintbrush Tool (B). Це можливість динамічно управляти гладкістю, точність і товщиною існуючих шляхів. Ви також можете вручну змінювати залежність товщини обведення від обраного параметра, наприклад від тиску. Крім того всі настройки інструменту знаходяться в панелі, а не в діалоговому вікні, як у Paintbrush Tool (B), що дозволяє отримати швидкий доступ до них в процесі роботи

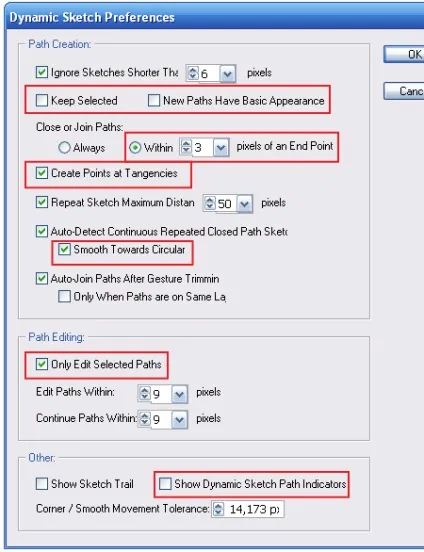

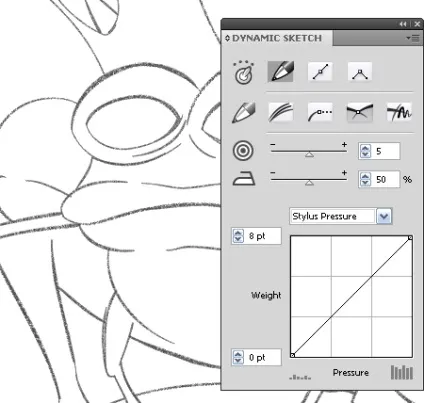

Для настройки цього інструменту двічі клікніть по його іконки на панелі інструментів і встановіть параметри, зазначені на малюнку нижче
Ці параметри трохи відрізняються від стандартних параметрів. Чому я налаштовую інструмент саме таким чином, ви зможете прочитати тут. Dynamic Sketch Tool має ще ряд чудових властивостей, про які ми поговоримо в процесі створення скетчу.
Створення векторного ескізу (Sketching)
створення контура
Вставляємо відсканований ескіз в поточний документ і шар з ним перетворимо в шаблонний, два рази клікнувши на його назві і поставивши галочку навпроти Template у вікні Layer Options.
Створюємо новий шар вище Template Layer і, вибравши одну з створених вами кистей або кистей з моєї колекції, створюємо контур нашої ілюстрації за допомогою Dynamic Sketch Tool.
Лінії векторного ескізу не повинні бути такими точними як при створенні контуру за допомогою каліграфічних пензлів, адже ми відтворюємо олівцем ескіз, тому невелика неакуратність вітається в цьому випадку. Тепер давайте розглянемо деякі прийоми, які розкриють унікальні властивості Dynamic Sketch Tool.

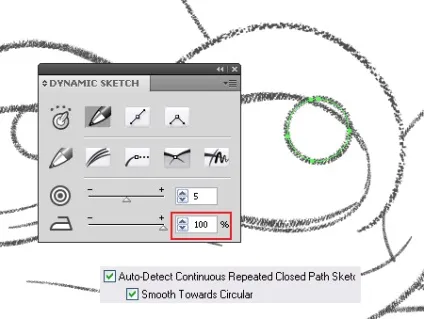

Ви можете створювати від руки ідеальні окружності. Для цього створіть кілька кругових витків на місці райдужній оболонці ока жаби.
Якщо у вас встановлена гладкість 100% в Dynamic Sketch panel і обрані опції 'Auto-Detect Continuous Repeated Closed Path Sketch Traces' і 'Smooth Toward Circular' у вікні Dynamic Sketch Preferences, ви отримаєте ідеальну окружність.
Gesture trimming режим дозволяє нам видалити частини пересічних шляхів за допомогою зиґзаґоподібного закреслення. Переконайтеся, що цей інструмент обраний в панелі інструментів і перекресліть необхідний шлях від 3 до 5 разів.
Давайте поговоримо про інше режимі цього гнучкого інструменту малювання. Intelligent path joining режим дозволяє Вам з'єднувати пересічні шляху видаляючи частини які виходять за точку перетину.
Ви помітили, що я провів ідеально рівну лінію. Ні, у мене не тверда рука і я не використовував лінійку, просто для створення прямолінійних сегментів утримуйте Opt / Alt. Це, звичайно, не повний перелік функцій Dynamic Sketch Tool, вичерпну інформацію ви знайдете тут.
Створення тіней і півтіней

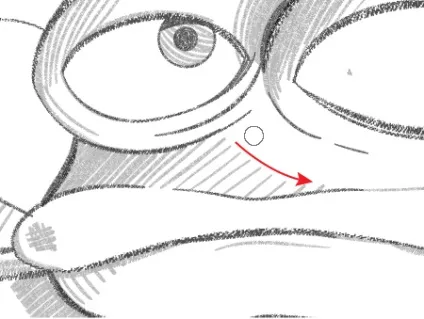

Для створення тіней і півтіней, як і в будь-якому карандашном ескізі, ми будемо використовувати штрихування, варіюючи товщину штрихів в залежності від щільності тіні
Для отримання гладкої лінії переходу від світла до тіні я використовував Eraser Tool і в деяких випадках допоміжну лінію, яку необхідно видалити після штрихування.
Якщо ви використовуєте тільки один вид Art Brush, то бажано змінювати напрямок штрихування для отримання неоднорідного результату.
Фінальна обробка
створення фону
Нам необхідно створити фон. Для фону ми будемо використовувати текстуру паперу. Ви можете завантажити цю текстуру тут (робота користувача deviantART:
S3PTIC-STOCK). Вставте текстуру в ілюстрацію (File> Place ...)
Працювати з растровим зображенням ми будемо використовуючи плагін для Adobe Illustrator - Phantasm CS. Виділимо растрову текстуру і натиснемо на кнопку Embed на Control panel. Тепер давайте відрегулюємо рівні, для цього переходимо Effect> Phantasm CS> Levels ...
Помістимо фон нижче всіх об'єктів векторного ескізу
Застосування Phantasm CS Duotone Effect до векторного скетчу

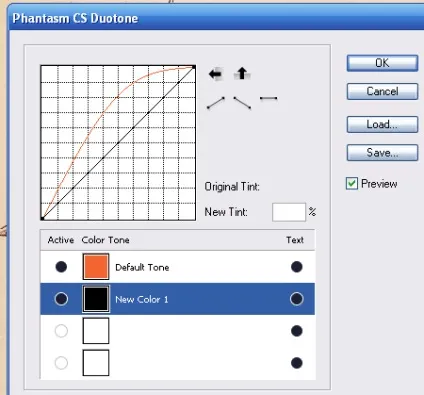

Duotone effect найчастіше використовується, щоб краще відтворити середні і яскраві відтінки монохромних зображень, де не можливо передати всі відтінки при друку чорним чорнилом. Для напівтони найчастіше використовують: синій, жовтий, коричневий і червоний кольори. Групуємо і виділяємо всі об'єкти векторного скетчу і переходимо Effect> Phantasm CS> Duotone .... Тепер підбираємо необхідні кольори і регулюємо криві цих квітів на діаграмі в діалоговому вікні Phantasm CS Duotone
створення відблисків

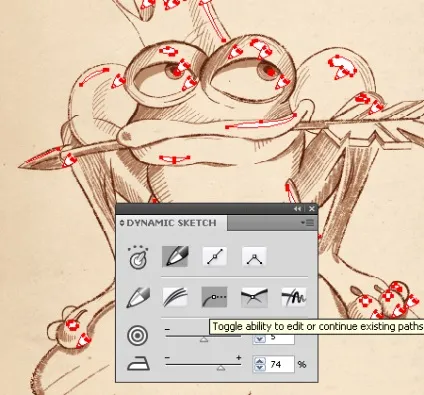

Для створення відблисків я знову буду використовувати Dynamic Sketch Tool. Вибираємо білу заливку і відключаємо обведення. Беремо Dynamic Sketch Tool і включаємо Edit or Continue paths mode в Dynamic Sketch panel і створюємо форми відблисків.
Я вважаю за краще використовувати саме Dynamic Sketch Tool для такої роботи, тому що ми можемо динамічно управляти гладкістю і точністю шляхів.
Деякі професійні дизайнери дивувалися, коли бачили прищепив до цього уроку. Як ти це зробив? Це вектор? - питали вони. Як бачите, нічого складного тут немає. Трохи фантазій і часу на експерименти, і будь-яке завдання буде вирішена, якою б складною вона не здавалася. Зізнаюся, і я спочатку не знав, як я це зроблю.
Оригінал уроку на англійській мові: AstuteGraphics
