Управління магнітолою на кермі як підключити кнопки і пульт своїми руками - легка справа

Музика в автомобілі - це прекрасне доповнення до комфорту і гарного настрою під час їзди. Велика розмаїтість магнітол на автомобільному ринку, штатної установки і позаштатних, дозволяє споживачеві вибрати техніку за індивідуальним смаком і для певної фірми і марки машини.

Кнопкове автоуправління аудіосистемою

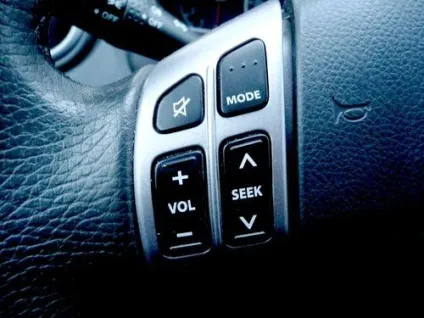

Під час керування автомобілем не завжди зручно користуватися кнопкової магнітолою для пошуку певної аудіозаписи, радіохвилі і для регулювання гучності. Безпечніше використовувати штатні кнопки управління магнітолою на кермі. Таку функцію встановлюють в автомобільних салонах як додаткову або в складі преміум-комплекту для нового транспорту. Штатні пристрої автомобіля середнього класу (наприклад, Шевроле Лачетті) мають невеликі можливості.

Іноді автовласники вважають за краще замінити штатну аудіосистему на нову багатофункціональну. Тоді сигнал від кнопок на кермі не надходить в встановлену магнітолу, і водієві доводиться звертатися в інсталяційний центр.

Для створення взаємозв'язку між автоуправління і аудіотехнікою використовується контролер рульового управління, який змінює сигнал від кнопки на кермі в сигнал для прочитання магнітолою. Для його підключення в машині є вся необхідна проводка. Адаптери рульового управління підходять практично під всі магнітоли, у яких є інфрачервоний порт і / або вихід mini-jack.

Модулі для мультируль:

1. Резистивні. У пам'яті модуля фіксуються показники заміряного опору, внаслідок чого виникає контроль кнопок рульового управління над магнітолою.
2. Підтримують CAN-шини. Даний адаптер видозмінює тільки цифрові сигнали саме в ті, які приймає встановлена ​​нештатна аудіосистема.

Самостійне підключення мультируль

Послуга підключення управління магнітолою на кермі в автоцентру вимагає певних грошових витрат і залучення досвідчених фахівців зі знаннями в області автоелектрики.

Але підключити пульт і кнопки на кермі можливо самостійно своїми руками. Так як підключити управління на кермі до магнітоли?

Розглянемо алгоритм перевстановлення управління магнітолою на кермі при покупці нової магнітоли на прикладі автомобіля Шевроле Лачетті. Робота займе 1-1,5 години з усіма діями.

Інструкція перевстановлення штатного пульта

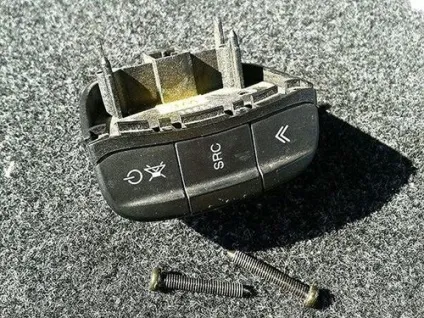

1. Знімається пульт управління магнітолою на кермо шляхом зняття болтів.
2. Виймається з нього роз'єм.
3. Розбирається пульт шляхом відкручування трьох гвинтів.
4. На платі пульта за допомогою паяльника впаюються резистори певних номіналів.
5. У кришці пульта підрізають ребра, і збираємо його назад.
6. Один провід від mini-jack упаюється в центральний вхід, другий - в бічній. Провід ізолюються ізоляційною стрічкою.
7. В автомобілі роз'єм від магнітоли підрізає, зачищається, приєднується до mini-jack на клеми і ізолюється також.
8. Mini-jack підключається до магнітоли через роз'єм в задній стінці корпусу техніки.
9. Роз'єм вставляється в пульт, який після ставиться назад шляхом прикручування двома болтами.
10. Включаємо магнітоли і перевіряємо результати, чи працює управління магнітолою на кермі.

Інструкція установки пульта на кермі з сумісною автомагнитолой

1. Знімається бардачок.
2. Від'єднуються троси грубки.
3. Знімається борода на панелі.

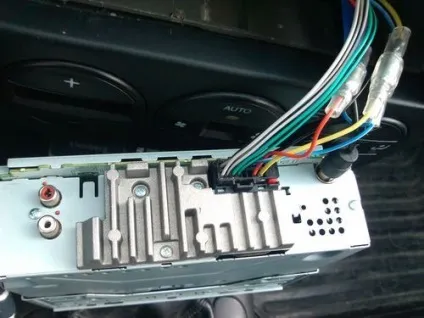

4. Виймається магнітола, від якої відходять три дроти - чорний, коричнево-жовтий і коричнево-оранжевий.
5. У роз'ємі від магнітоли в лівому кутку (жовто-зелена фішка) розташовані два дроти від пульта управління на кермі.
6. З'єднуються два дроти від пульта і чорний і коричнево-жовтий дроти від магнітоли.
7. Магнітола, борода і бардачок ставляться на місце.

Інструкція установки і підключення управління з керма Шевроле

Дотримуючись всіх пунктах алгоритму, кожен автолюбитель своїми руками зможе встановити пульт керування на кермі, перевстановити його в зв'язку з купівлею сумісної аудіосистеми, а також встановити і підключити управління магнітоли на кермі. Тим самим водій заощадить кошти і трохи часу.
