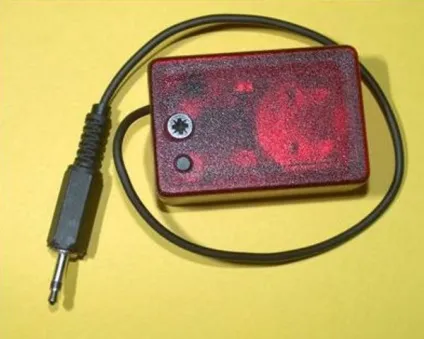

Універсальний светосинхронизатора для спалаху

УНІВЕРСАЛЬНИЙ светосинхронизатора ДЛЯ Спалахи

Схема светосинхронизатора на мікроконтролері для спалаху

Переваги зовнішнього спалаху

• Забезпечує надійну синхронізацію навіть при вимірі попередніх спалахів існувати
• Усуває створення світлових плям - "НЛО" при фотографуванні в середовищі з частинками пилу
• Помітно зменшує створення ефекту червоних очей
• Дозволяє використовувати більш потужні спалахи при складних умовах освітлення
• Може використовуватися в якості блоку синхронізації зовнішнього спалаху при підводній зйомці
• Допомагає знімати в макро режимі, коли вбудований спалах камери не може використовуватися через пересвета

Пристрій має три основні стани:

1. Включено. Включення / вимикання модуля виконується натисканням кнопки. Одиночне мигання світлодіода показує, що зовнішня спалах буде спрацьовувати при першому "пихе" йде з камери спалаху. Два миготіння - спрацьовування спалаху по другому "пиху". Три мерехтіння - по третій спалаху. Світлодіод після спалаху спрацьовує через бажання в максимальній економії енергії. Таким чином, досягається близько 300 годин роботи з однією батарейкою.
2. Виключено. Відключення схеми сигнализируется повільним згасання індикатора. Якщо пристрій забули і не вимкнули натисканням кнопки вручну, то воно автоматично відключиться через півгодини від останнього спрацьовування.
3. Програмування. Спочатку потрібно встановити відповідні установки в камері, якщо така можливість там існує. Можна поставити провідну спалах в режим програмування з будь-якого становища при тривалому натисканні кнопки протягом 3-х секунд. Потім індикатор буде безперервно світитися протягом 1-ї хвилини. За цей час пристрій здатний отримати послідовність спалахів. Тепер потрібно просто взяти одну картинку з камери з активною внутрішньою спалахом як відомий спалах тригера в режим програмування.

Захоплення послідовності програмування (блимає спалах камери) супроводжується затримкою за часом близько 3 с, перейшовши в стан "включено" з відповідним мерехтіння LED індикатора. Тоді пристрій готовий до дії. Якщо ведений спалах в режимі програмування не відображає будь-яку послідовність спалаху, вона вимикається після однієї хвилини і попередня програма зберігається. Запрограмовані властивості зберігаються, навіть після того, як батарея відключена або видалена, до наступного програмування.

Батарея використовується літієва на 3 В, типу CR2025, її вистачає на близько 300 годин роботи. Роз'єм Джек-2.5 мм моно, напруга комутації не більше 400 В. Запізнення спрацьовування приблизно 100 мікросекунд з моменту спалахування основного спалаху. Максимальна частота повторення імпульсу - 4 Гц. Програма в форматі hex для процесора PIC12F675 знаходиться тут.
