Умовне позначення кріплення - болтів, гайок, гвинтів, шпильок, шайб

Як розібратися в позначенні кріплення

На початку ХХ століття в СРСР була прийнята система умовних позначень кріплення, здебільшого перейнята з Європи, але, з часом, радянські інженери розробили власну особливу систему умовних позначень кріплення. При позначенні кріплення (болтів, гайок, гвинтів, шпильок, шайб) на кресленнях, в специфікаціях і в технічній документації, щоб уникнути різночитань, повинні завжди використовуватися затверджені повні умовні позначення, однакової форми для всіх випадків. Але, у зв'язку з халатністю, лінню, поспіхом, а також технічної неписьменністю багатьох інженерно-технічних працівників, з'явилися і знайшли широке застосування різні види умовних позначень:

повні позначення: Болт В3М12х1,25-6gх50.58.С.019 ГОСТ. Гайка 2М6LH-6Н.8.016 ОСТ. Шайба А30.01.08кп.019 ГОСТ. і т.п.
скорочені позначення - утворені від повних шляхом скорочення несуттєвих для даного застосування кріплення параметрів: Гвинт М8-8gх60.029 ГОСТ. Гайка М16-6Н.032 ГОСТ. Шайба 10.019 ОСТ. і т.п.
спрощені позначення - вказуються тільки головні параметри і вимоги: Шайба 14, Гайка М16 ГОСТ. Болт 12х25 оц ГОСТ. Гвинт 6х45 хім.окс. ГОСТ.

Вказівка ГОСТ, ОСТ чи ТУ в позначенні кріплення є обов'язковим, так як номер стандарту визначає конструкцію і геометричну форму кріплення, точність виготовлення, а в деяких випадках також і марку стали, міцність кріплення і інші параметри. Всі види позначень утворені від повного позначення, правильність написання якого диктують стандарти: для кріплення з різьбою до 48 мм -ГОСТ 1759.0-87. для кріплення з різьбою понад 48 мм - ГОСТ 18126-94. Хтось заперечить, що "скорочені" і "спрощені" позначення абсолютно обгрунтовано існують і використовуються саме тому, що не вказані в них параметри неважливі і не потрібні в даному конкретному випадку. Можна тільки відзначити, що на цей рахунок немає ніяких затверджених нормативних документів.

Повний умовне позначення

Повне позначення болтів, гвинтів, шпильок і гайок нормується стандартом ГОСТ 1759.0-87 "Болти, гвинти, шпильки і гайки. Технічні умови"

На пострадянському просторі согласноГОСТ 1759.0-87 і ГОСТ 18126-94 прийнята наступна схема умовного позначення для болтів, гвинтів і шпильок і гайок з вуглецевих сталей і кольорових сплавів:

Для шайб використовується трохи інша схема умовного позначення згідно ГОСТ 18123-82 "Шайби. Общие технические условия":

Наведені схеми мають загальний вигляд, з усіма можливими елементами. Залежно від виду кріплення позначення може містити більшу або меншу кількість елементів. Також необхідно відзначити, що деякі види болтів, шпильок, гайок і шайб мають свої специфічні умовні позначення, нормовані конкретним стандартом (наприклад: болти фундаментні ГОСТ 24379.1-80. Шпильки для фланцевих з'єднань ГОСТ 9066-75 і ін.)

Приклади позначення різного кріплення

Розглянемо позначення різного кріплення на прикладах з розшифровкою:

Болт 3М12х1,25LH-6gx50.58.C.019 ГОСТ 7798-70

в даному прикладі позначення болта використані наступні елементи:

Болт - назва кріпильної деталі;

В - клас точності болта (всього прийняті три класи точності: А, В і С; найточніший - клас А); в даному прикладі клас точності В не вказується, так як він продиктований зазначеним далі стандартом ГОСТ 7798-70 - за цим стандартом болти не можуть бути іншого класу точності, крім В;

3 - виконання болта (в залежності від стандарту може бути від 1-го до 4-х виконань; якщо виконання не вказано в позначенні болта - то це значить, що застосовується виконання 1 - цифра "1" не вказується);

12 - номінальний діаметр різьби болта в міліметрах, мм;

1,25 - крок різьби болта (якщо крок різьблення великий (основний), то він не вказується; вказується лише невеликий і особливо невеликий крок різьби в міліметрах, мм - в даному прикладі крок різьби 1,25 мм є дрібним для різьблення М12. Т .до. великий основний крок для різьблення М12 це 1,75 мм);

LH - позначення напрямку нарізки різьблення - ліве різьблення (якщо різьба має праве напрям нарізки (основне), то напрямок нарізки не вказується);

6g - поле допуску різьби - визначає клас точності виготовлення різьблення (буває точний, середній, грубий клас - позначається цифрами від 4 до 8 з латинськими літерами; точний клас - 4. Грубий клас - 8);

50 - довжина болта в міліметрах, мм;

58 - клас міцності болта (точку між цифрами в позначенні не ставлять); затверджений прочностной ряд для болтів із вуглецевих сталей містить 11 класів міцності: позначаються 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

З - вказівка про застосування спокійною (С) або автоматною (А) стали - для болтів класу міцності до 6.8; для болтів класів міцності 8.8 і вище, а також для болтів з легованих і спеціальних сталей і сплавів, в цьому місці вказується застосовується марка стали або сплаву;

9 - товщина покриття в мікронах, мкм;

ГОСТ 7798-70 - тип і номер стандарту на конструкцію і геометричні параметри болта.

Гвинт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

в даному прикладі позначення гвинта установочного використані наступні елементи:

Гвинт - назва кріпильної деталі;

1 - виконання гвинта (в залежності від стандарту може бути від 1-го до 4-х виконань; якщо виконання не вказано в позначенні гвинта - то це значить, що застосовується виконання 1 - цифра "1" не вказується);

16 - номінальний діаметр різьби гвинта в міліметрах, мм;

2 - крок різьби гвинта (якщо крок різьблення великий (основний), як в даному прикладі, - то він не вказується; вказується лише невеликий і особливо невеликий крок різьби в міліметрах, мм;

45 - довжина гвинта в міліметрах, мм;

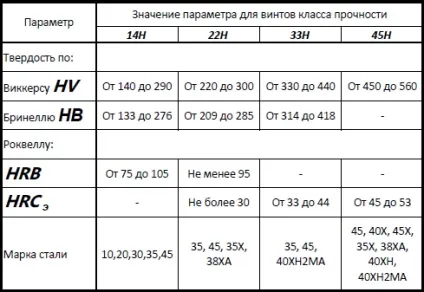

45н - клас міцності гвинта установочного (затверджений прочностной ряд для гвинтів настановних містить 4 класу міцності: позначаються 14Н; 22Н; 33н; 45н);

40Х - вказівка марки стали гвинта;

ГОСТ 1482-84 - тип і номер стандарту на конструкцію і геометричні параметри гвинта.

Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

в даному прикладі позначення гайки використані наступні елементи:

Гайка - назва кріпильної деталі;

А - клас точності гайки (всього прийняті три класи точності: А, В і С; найточніший - клас А); в даному прикладі клас точності А не вказується, так як він продиктований зазначеним далі стандартом ГОСТ 5927-70 - за цим стандартом гайки не можуть бути іншого класу точності, крім А;

2 - виконання гайки (в залежності від стандарту може бути від 1-го до 3-х виконань; якщо виконання не вказано в позначенні гайки - то це значить, що застосовується виконання 1 - цифра "1" не вказується);

10 - номінальний діаметр різьби гайки в міліметрах, мм;

1 - крок різьби гайки (якщо крок різьблення великий (основний), то він не вказується; вказується лише невеликий і особливо невеликий крок різьби в міліметрах, мм - в даному прикладі крок різьблення 1 мм є особливо дрібним для різьблення М10. Тому великий основний крок для різьблення М10 це 1,5 мм);

6Н - поле допуску різьби - визначає клас точності виготовлення різьблення (буває точний, середній, грубий клас - позначається цифрами від 4 до 8 з латинськими літерами; точний клас - 4. Грубий клас - 8);

9 - товщина покриття в мікронах, мкм;

ГОСТ 5927-70 - тип і номер стандарту на конструкцію і геометричні параметри гайки.

Шпилька 2М24х1,5LH-6gx220.109.45.029 ГОСТ 22032-76

в даному прикладі позначення шпильки використані наступні елементи:

Шпилька - назва кріпильної деталі;

В - клас точності шпильки (всього прийняті три класи точності: А, В і С; найточніший - клас А); в даному прикладі клас точності В не вказується, так як він продиктований зазначеним далі стандартом ГОСТ 22032-76 - за цим стандартом шпильки не можуть бути іншого класу точності, крім В;

2 - виконання шпильки (в залежності від стандарту може бути від 1-го до 6-ти виконань; якщо виконання не вказано в позначенні шпильки - то це значить, що застосовується виконання 1 - цифра "1" не вказується);

24 - номінальний діаметр різьби шпильки в міліметрах, мм;

1,5 - крок різьби шпильки (якщо крок різьблення великий (основний), то він не вказується; вказується лише невеликий і особливо невеликий крок різьби в міліметрах, мм - в даному прикладі крок різьби 1,5 мм є дрібним для різьблення М24. Т .до. великий основний крок для різьблення М24 це 3 мм);

220 - довжина шпильки в міліметрах, мм;

109 - клас міцності шпильки (точку між цифрами в позначенні не ставлять); затверджений прочностной ряд для шпильок з вуглецевих сталей містить 11 класів міцності: позначаються 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

45 - вказівка марки стали шпильки;

9 - товщина покриття в мікронах, мкм;

ГОСТ 22032-76 - тип і номер стандарту на конструкцію і геометричні параметри шпильки.

Шайба 2.20х0,5.01.08кп.099 ГОСТ 13463-77

в даному прикладі позначення шайби стопорній з лапкою використані наступні елементи:

Шайба - назва кріпильної деталі;

А - клас точності шайби (всього прийняті три класи точності: А, В і С; найточніший - клас А); в даному прикладі клас точності А не вказується, так як він продиктований зазначеним далі стандартом ГОСТ 13463-77 - за цим стандартом шайби не можуть бути іншого класу точності, крім А. Якщо стандарт на шайби передбачає кілька можливих класів точності - то клас точності вказується в позначенні першим;

2 - виконання шайби (в залежності від стандарту може бути від 1-го до 3-х виконань; якщо виконання не вказано в позначенні шайби - то це значить, що застосовується виконання 1 - цифра "1" не вказується);

20 - номінальний діаметр різьби сполучається різьбовій деталі, для якої призначена шайба, в міліметрах, мм. Таким чином, в позначенні шайби вказується не реальний діаметр внутрішнього отвору шайби, а діаметр відповідного нарізного кріплення (діаметр внутрішнього отвору шайби, як правило, має трохи більше значення);

0,5 - товщина шайби (якщо товщина шайби відповідає зазначеному стандарту ГОСТ. То вона не вказується; обов'язково вказується тільки спеціальна, невідповідна стандарту ГОСТ. Товщина в міліметрах, мм - в даному прикладі товщина 0,5 мм є нестандартною для шайби 20. Т .до. по таблиці ГОСТ 13463-77 стандартна товщина для шайби 20 становить 1 мм);

01 - група матеріалу шайби. Для шайб можливі стандартні матеріали розбиті на групи:

Якщо матеріал нестандартний, то група не вказується - вказується тільки марка матеріалу;

08кп - вказівка марки матеріалу шайби;

9 - товщина покриття в мікронах, мкм;

ГОСТ 13463-77 - тип і номер стандарту на конструкцію і геометричні параметри шайби.
