Ухил зливової каналізації розрахунок, норми СНиП

Кожен домовласник не з чуток знайомий з наслідками сильних злив і весняного танення снігу.

І якщо на етапі будівництва приватного вдома не подбати про спорудження зливової каналізації на ділянці, то все це може вилитися в серйозні проблеми.

Такі заходи допоможуть запобігти утворенню болота у дворі, підтоплення підвального приміщення та фундаменту, а також разом з тим, це збереже стіни будинку від руйнування зовні.

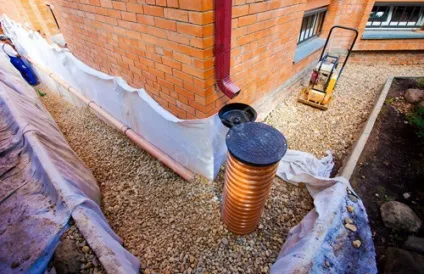

Зливова каналізація в будинку

Особливості зливової каналізації

Лівневка є мережею каналів у вигляді лотків, які збирають і транспортують дощову і талу воду з даху і поверхні.

Вона буває точкового типу і лінійного.

Що стосується другого варіанту, то згідно з будівельними нормами і правилами, зовнішній трубопровід повинен монтуватися під ухилом у напрямку до головного колектора.

Ця вимога поширюється як на зливові каналізації закритого, так і відкритого типу.

Варто відзначити, що якщо з якихось причин забезпечити ухил каналізаційних труб неможливо, то в систему додатково включаються насоси.

З огляду на те, що самоплив опадів здійснити не вдасться, насоси забезпечать примусову перекачування рідини.

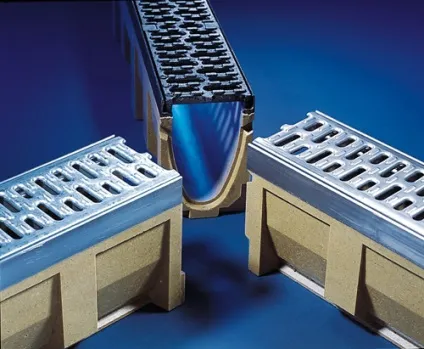

Лотки зливової каналізації

Величина мінімального ухилу зливової каналізації по СНиП

Перед пристроєм ливневки обов'язково здійснюється точний розрахунок. Це необхідно для того, щоб скласти точну схему прокладки трубопроводу, а також визначити, в якій кількості потрібно матеріал.

Мінімальний ухил зливової каналізації по СНиП

Отже, мінімальний ухил зливової каналізації СНиП залежить від діаметра труб, що прокладаються.

Є спеціальна таблиця, в якій прописані величини ухилу для труб різного перетину, так само ви можете скористатися онлайн-калькулятором для розрахунку ухилу каналізації.

Якщо взяти усереднені значення, то можна визначити, що:

• труба DN 110 повинна йти з ухилом десь 20 мм на 1 м;
• DN 150 - це значення зменшується до 8-10 мм;
• DN 200 - необхідний ухил становить 7 мм на кожен погонний метр.

Якщо використовуються труби з діаметром 50 мм, то для них оптимальний перепад повинен бути не більше 30 мм / м. Таким чином, забезпечується оптимальна швидкість водовідведення.

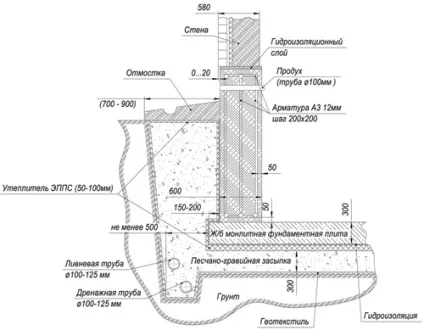

Глибина закладення зливової каналізації, згідно СНиП

Глибина закладення зливової каналізаційної системи також прописана СНиПом, але це більше схоже на рекомендації.

Глибина залягання визначається в залежності від кліматичних умов конкретного регіону.

Наприклад, збір труб менше DN 500 здійснюється на глибині не менше 300 мм від рівня промерзання грунту. Чим більше діаметр, тим глибше укладаються труби.

Принципи визначення мінімального ухилу

Отже, для того, щоб визначити ухил зливової каналізації по СНиП, звертається увага на:

• тип водоводу;
• діаметр труб, що прокладаються;
• покриття поверхонь.

Як було сказано, при використанні 200 мм труб ухил повинен бути не менше 0,7 см, причому ухил повинен забезпечуватися на кожному погонному метрі.

Що стосується труб d = 150 mm, то тут ухил вже трохи більше, близько 0,8 см / м.

Варто відзначити, що в будівельних нормах і правилах також прописано пункт про те, що якщо є гостра необхідність, то величина ухилу на певних ділянках може бути зменшена. Для труб 200 мм мінімальний показник становить 0,5 см, а для 150 мм він не повинен бути менше 0,07 см.

У цьому ж документі регламентується і максимальна величина ухилу, вона становить 1,5 см / м.

Труба зливової каналізації, діаметром 200 мм

Всі норми і правила потрібно дотримуватися, тому що в іншому випадку може істотно підвищитися ризик засмічення.

Наприклад, якщо зробити сильно великий ухил, то вода буде йти занадто швидко, відповідно, осідає з неї пісок буде замулюються поверхню труби зсередини.

Ухил зливової каналізації відкритого типу

Що стосується ухилу зливової каналізації відкритого типу, то його величина визначається типом поверхні, наприклад, там, де канави асфальтовані - 0,3 см / м, а де зі щебенем та каменем, то 0,04-0,5 см / м.
