Ні для кого не секрет, що запорукою довговічності і збереження цілісності будинку є надійність його даху. яка забезпечується, якщо правильно виконано розрахунок кута покрівлі. Так що розрахувати оптимальний ухил даху, завдання не стільки естетична, скільки практично необхідна. Від цієї величини залежить захист будівлі від атмосферних впливів, довговічність конструкції покрівлі і витрати матеріалів на її будівництво. Виходячи з гідрометеорологічних умов місцевості, напрямків і сили вітрів, максимального рівня атмосферних опадів і фінансових можливостей, на початку необхідно розрахувати мінімальний ухил покрівлі. Збільшення нахилу даху має як позитивні, так і негативні чинники.

Вплив збільшення нахилу даху:

Проливаючись на дах під великим кутом, дощ практично не потрапляє між її покриттям, не зустрічаючи на своєму шляху перешкод для стоку води. Випав сніг не затримується на крутий покрівлі, і при кутах більше 45% снігове навантаження, в відрізни від м'якої покрівлі, не враховується. Основне навантаження на матеріал покриття діє в напрямку стоку води, виключаючи необхідність додаткового кріплення. З'являється можливість розміщення мансард з більшою площею.

Збільшення витрат будівельних матеріалів. Наприклад, у порівнянні з плоским дахом кількість матеріалів зросте в півтора рази, якщо кут покрівлі 45 º і в 2 рази, якщо кут 60 º. Відповідно це призведе до збільшення ваги покриття і несучих конструкцій. Також, за рахунок збільшення парусності, зросте і вітрове навантаження на дах. В результаті приросту площі покрівлі, збільшиться обсяг випали на неї атмосферних опадів, і зростання швидкості стоку води, за рахунок збільшення кута даху. Збільшення обсягу стоку, безумовно, створить труднощі з відведенням води, а також вимагати багатоярусного водовідведення.

Остаточний оптимальний ухил покрівлі належить вибрати або розрахувати домовласникові. Тому цілком природно постає запитання, як порахувати ухил покрівлі, що це таке і в чому він полягає? Відношення висоти коника даху над перекриттям до половини ширини будівлі, називається ухилом покрівлі. Якщо коник зміщений, щодо середини будівлі, то його можна визначити відношенням висоти коника до відстані, перекривають даною ділянкою покрівлі, від коника до стіни будівлі.

Визначення ухилів і використання таблиць

Наприклад, при ширині будівлі 8 м. І висотою коника 2 м. Ухил буде дорівнює 2: 4 або 1/2 = 0,5. Для того щоб розрахувати ухил у відсотках, отриману величину множать на 100, тобто, в нашому випадку, вона дорівнює 50%. Іноді кут висловлюють в градусах, відображаючи реальну величину кута між кроквою і перекриттям. В результаті цього, один і той же ухил покрівлі може бути виражений в трьох одиницях: в градусах, у відсотках і в відношенні. Через це досить часто виникають плутанини і помилки, як у будівельників, так і у самих укладачів інструкцій. Знаючи геометрію і розуміючи, що відносяться величини є сторонами трикутника, переклад однієї величини в іншу не складає проблем. Однак погодьтеся, що мало, хто бажає перейматися такими розрахунками, тому, щоб уникнути помилки в обчисленні, використовується спеціальна таблиця, наведена нижче.

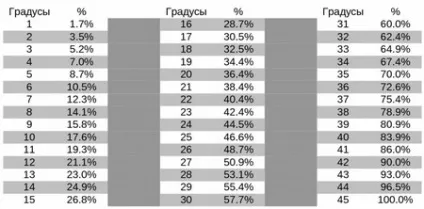

Таблиця відповідності величин ухилу покрівлі

Це не єдина таблиця, застосовувана для знаходження ухилу. Існує розширена таблиця, із зазначенням відносної висоти ската покрівлі, відносної ширини (в горизонтальній проекції), довжини ската і переказного коефіцієнта, для розрахунку площі покрівлі, відповідно до обраного ухилом. Незважаючи на те, що проектування будівлі виконується одночасно з конструюванням даху, залишається невеликий простір, що дозволяє змінювати кут покрівлі до створення кроквяної системи, в залежності від застосовуваного покрівельного матеріалу - шиферу, металочерепиці, азбестоцементних листів або м'якої покрівлі і будь-якого іншого. З урахуванням того, що розміри будівлі є постійною величиною, і його будівельні конструкції мають достатній запас міцності, кут даху може варіюватися тільки в результаті зміни висоти коника.

Остаточно визначивши оптимальний ухил, розрахувати необхідну висоту коника можна, скориставшись таблицею, помноживши коефіцієнт відповідного кута на половину ширини перекриття.

Таблиця коефіцієнтів розрахунку висоти коника

Відповідно, при розрахунку висоти більшої з зовнішніх стін, яка виступає в ролі коника одне похилого даху, необхідно коефіцієнт кута нахилу помножити на всю ширину перекриття. При розрахунку чотирьох похилого даху коефіцієнт множиться на відстань від місця опора покрівлі на торець коника до середини торцевої стіни. Даний розрахунок можна застосувати і для багато скатного даху.

Для перевірки відповідності розрахункового ухилу даху з дійсним використовується спеціальний прилад, званий уклономіром. Він являє собою рейку, з розташованою на ній рамкою, в прямому розі якої, між планками закріплена вісь маятника. Маятник виконується у вигляді дротяних колін, пластини і вантажу з покажчиком. Покажчик з вантажем переміщується між напрямними, на яких розташована шкала з поділами. У горизонтальному положенні опорної рейки покажчик встановлюється на початку шкали. При установці рейки на обрешітці покажчик маятника покаже значення ухилу в градусах за шкалою.
