У вас є arduino значить у вас є програматор!
ISP (In-system programming) - це здатність мікроконтролера отримувати прошивку перебуваючи вже безпосередньо в зібраній схемі. Програматором (пристроєм передавальним прошивку від комп'ютера в контролер) в нашому випадку буде виступати Arduino.
Аргументи для тих, хто сумнівається (робити / не робити)
за:
1) цей Шилд дасть друге життя «морально застарілим» платам Arduino на Atmega8
2) У Вас з'явитися прекрасна можливість писати програми для мікроконтролерів серії Attiny в звичному Arduino IDE
3) це самий «копійчаний» програматор (за умови наявності у Вас Arduino)
4) цей Шилд ДУЖЕ простий у виготовленні, не містить дефіцитних деталей і не вимагає настройки
5) дозволяє (в якійсь мірі) зберегти порядок на Вашому робочому місці :)
проти:
- я не знайшов
Якщо готові, то поїхали.

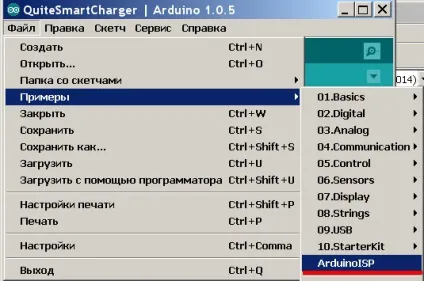

Щоб Arduino стала ISP программатором на неї необхідно залити спеціальну прошивку. Ця прошивка поставляється разом з Arduino IDE. Нагадаю. Ще без будь-якої периферії Arduino підключаємо до комп'ютера і завантажуємо Arduino IDE. Вибираємо [File] -> [Examples] -> [ArduinoISP]

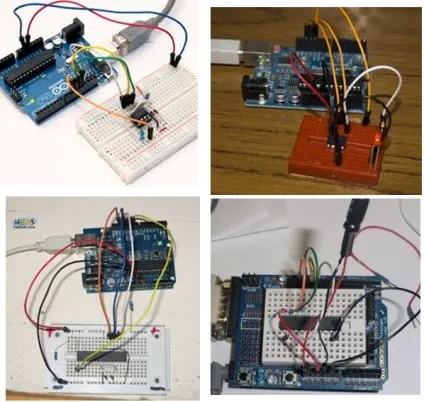

Ну і далі, люди роблять щось приблизно таке:
До речі, я теж так робив :). Власне, після чого і з'явилася ця задумка. Варіант «Клубкова» з'єднання, природно, має право на життя. Але, скажімо так:
-> Незручно
-> ненадійно
-> Некрасиво і все таке :(

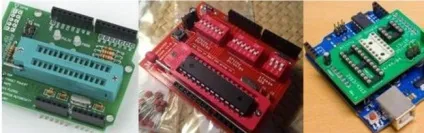

Логічно було б припустити, що розумні люди зметикували «що до чого» і налагодили випуск готових ARDUINO ISP Shield-ів. Ось парочка прикладів:
Я теж хочу таку річ! Але, "Це не наш метод! Ми все зробимо самі."
Отже, я згадав всі мікроконтролери, з якими мені доводилося стикатися. Це були Atmega8 (168/328), Atmega16, Attiny2313 (4313), Attiny13 (45/85). Разом, (для мене, принаймні) обмежимося корпусами DIP8, DIP20 і DIP28. Здоровенна Atmega16 - «поки нервово курить збоку». Поставимо додатково стандартний ICSP роз'єм на 10 контактів, для можливості підключення зовнішнього адаптера. І для краси встановимо світлодіоди, що відображають поточний стан програматора. Распіновку беремо з скетчу ArduinoISP:

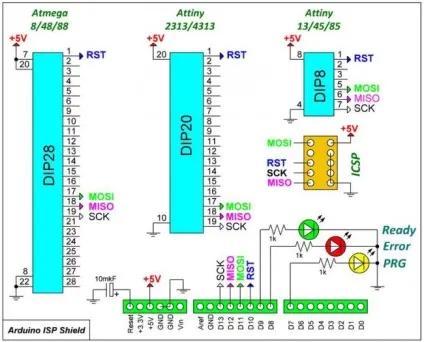

Схема. Хм, звичайно складно це назвати схемою, але все ж:

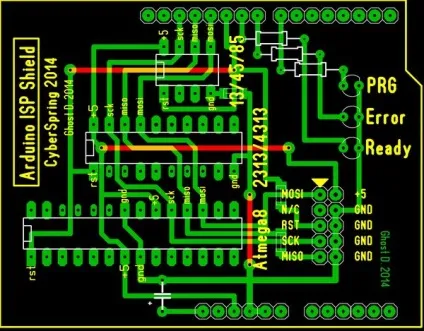

Розводка друкованої плати багато часу не зайняла. Я фактично розташував потрібні корпусу і роз'єми на плату, підписав потрібні висновки і тупо їх з'єднував :) Ось, що вийшло:

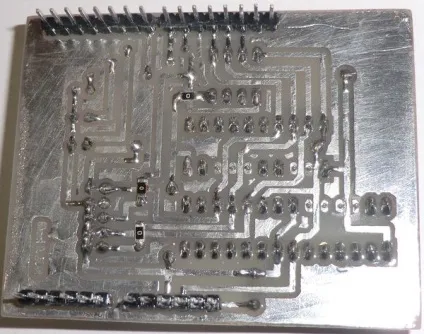

Друга сторона:
Звертаю Вашу увагу, на наявність трьох SMD перемичок (резистори 0R).

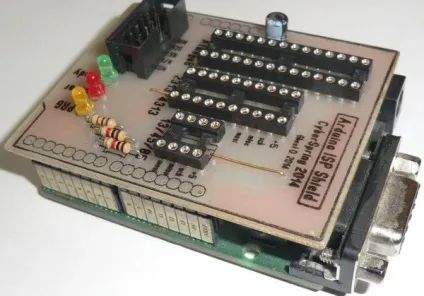

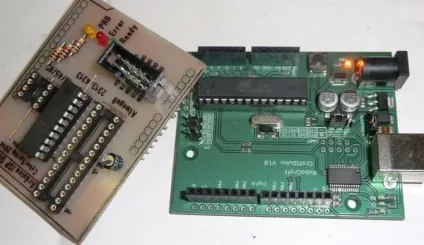

Ось готовий виріб:
. ВАЖЛИВИЙ МОМЕНТ. Дуже рекомендую встановити панельки з цанговими контактами!
Отже, все у нас готове для проведення «ходових» випробувань. Підключаємо наш Шилд до ЗАРАНЕЕ «прошиту» Ардуіно

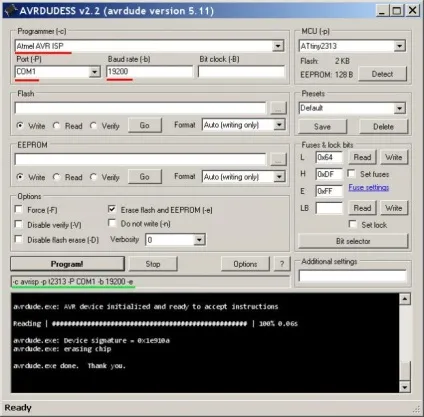

Перевіряємо працездатність за допомогою GUI оболонки для AVRDUDE:
Для «гурманів», зеленою смужкою я виділив відповідні параметри для консольного варіанту :)
Звертаю вашу увагу на правильний вибір типу програматора і типу з'єднання. Уточнити можна в IDE (вище наведено скріншот для самопальной COM-портової плати).
Нижче картинки для варіанту з CraftDuino (у мене CraftDuino спілкується через віртуальний COM N14. Природно, у Вас може бути інший)
Все добре. Радіємо і ляскаємо в долоні :) (чесно кажучи, вийшла плата мені ДУЖЕ подобається. Я пишу цю статтю і верчу її в руках).
Пара корисних посилань, про те, як подружити мікроконтролери Attiny із середовищем програмування Arduino:
Attiny13
Attiny2313
Ну а далі вже самі :) Як то кажуть, Google Вам в допомогу!
Весь матеріал проекту забираємо ТУТ.
Всі удачі і хорошого настрою!
