У чверть цегли, моделіст-конструктор

Перегородки з цегли в індивідуальному будівництві поширені широко. Без них важко обійтися навіть в будинках, побудованих з дерева. У багатьох випадках, наприклад, при спорудженні санітарних вузлів, котелень і інших подібних приміщень, перегородки з цегли просто незамінні. Вони пожежобезпечні і не бояться вологи, екологічні, не піддаються гниттю, морозостійкі, не втрачають міцності при високих температурах і не виділяють при цьому шкідливі речовини.

Дуже часто не потрібно і великої товщини огороджувальних, а тим більше, що розділяють конструкцій. Достатньо всього якихось десяти сантиметрів і навіть менше. Їх можна зробити кладкою в чверть цегли (на ложок або, як ще кажуть, на ребро). Стіни і перегородки в чверть цегли найбільш економічні і займають зовсім небагато корисної площі. Цю кладку нерідко застосовують і для облицювання каркасних і щитових будинків, інших будівель, а також в багатошарових стінах для влаштування зовнішньої і внутрішньої версти (шару).

Але навіть професійні будівельники з небажанням погоджуються споруджувати подібні тонкі конструкції, так як необхідна акуратна установка кожного цегли (а нерідко і їх перевстановлення), постійний інструментальний контроль кладки - все це займає багато часу. Крім того, витримування тонкого рівномірного шва і забезпечення суворої вертикальності перегородки (відхилення не більше 1 см на всю висоту) вимагають високої кваліфікації каменяра. Досить трудомісткі і операції по перев'язці або скріпленню цих перегородок з несучими конструкціями будівлі: стінами, підлогою, стелею. Тому і вартість такої кладки досить висока.

Якщо ж на оплату роботи муляра немає коштів, то можна взятися за зведення перегородок самому за допомогою пристосування.

У разі, коли спорудження перегородок тягне за собою перепланування приміщень або збільшення навантажень на перекриття в багатоповерхівках, то їх пристрій вимагає узгодження з відповідними місцевими адміністративними органами.

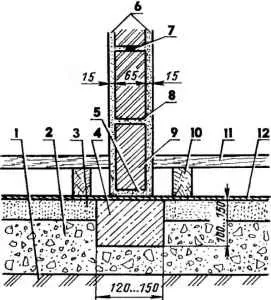

Пристрій бетонного фундаменту під перегородкою в чверть цегли:

1 -грунт підстави; 2 - зворотна засипка (піщано-гравійна суміш); 3 - піско-цементна стяжка; 4 - бетонний фундамент; 5 - розчинна подушка; 6 - штукатурка; 7 - анкерна пластина; 8 - розчинний шов; 9 - цегла перегородки; 10 - лага статі; 11 - чиста підлога; 12 - гідроізоляція

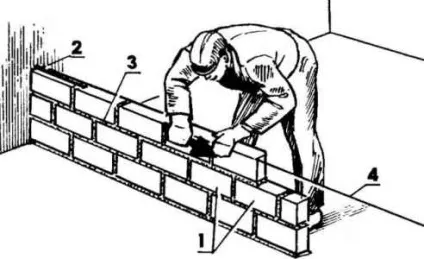

Кладка перегородки в чверть цегли по причалке:

1 - цеглу, укладені на ложок; 2 - анкерний штир; 3 - розчинний шов; 4 - причальний шнур

Кладка перегородки в чверть цегли за допомогою направляючої дошки:

1 - петля; 2 - стійка; 3 - шпур; 4 - цвях; 5 - дошка; 6 - перегородка

Необхідно також врахувати, що цегляні перегородки можна зводити тільки на залізобетонних перекриттях, а в одноповерхових будівлях без підвалу для них треба влаштовувати малозаглубленние фундаменти на піщаній подушці. Подушку необхідно заглибити до стійкого фунта. Висота перегородки не повинна перевищувати трьох, а довжина - п'яти метрів.

Досвідчені муляри викладають ряди по шнура, перевіряючи вертикальність стіни за допомогою виска. Пристрій складається з двох стійок - дерев'яних брусів перетином 100x100 мм, завдовжки трохи менше висоти приміщення і широкої (не менше 150 мм) дошки товщиною 40-50 мм такої ж довжини, як перегородка. Бруси і дошка повинні бути рівними, обидві грані дошки і одна грань брусів - гладкими (простругані), щоб дошка ковзала між перегородкою і стійками і до неї не прилипав розчин. Дошка пристосування кладеться на ребро вздовж зовнішньої лінії перегородки, а до неї впритул, недалеко від кінців, встановлюються строго вертикально (по схилу) і застряють бруски стійок. У верхню кромку дошки поруч зі стійками вбиваються дві петлі з цвяхів і до них прив'язуються відрізки міцного шнура. Шнури перекидаються через такі ж петлі, вбиті з боків у верхній частині стійок, і прив'язуються до цвяхів, вбитих в стійки внизу. Якщо перегородка складається з двох перпендикулярних стін, то непогано виготовити і кутовий шаблон з пари збитих під прямим кутом дощок і встановити його на розі, як і стійки, вертикально, враспор.

Але перш ніж змонтувати пристосування на місце, необхідно виконати деякі підготовчі роботи. Не менш важливим, ніж рівність і вертикальність перегородки, є забезпечення її зв'язку з несучими конструкціями, особливо з капітальними стінами. У сукупності ці фактори багато в чому забезпечують надійну стійкість перегородки, особливо в тому випадку, коли вона не штукатуриться.

Зазвичай перегородки влаштовують після зведення основних огороджувальних конструкцій. Якщо капітальні стіни цегляні, то будівельники в місці примикання перегородок залишають вертикальну штрабу (виступи цегли через ряд-другий наполовину або такі ж гнізда в кладці). Якщо ж штраби немає, то гнізда і навіть суцільні пази треба зробити, тим більше, що сучасні довбальні й ріжучі інструменти дозволяють вибрати їх швидко і якісно навіть в бетонних стінах.

Найбільшу складність для такої роботи представляють залізобетонні конструкції. Зробити в них гнізда, а тим більше пази, не порушивши цілісності арматури, практично неможливо. Для кріплення цегляної перегородки до такої стіни застосовують інший спосіб. В основній стіні, в місці примикання до неї перегородки, приблизно посередині товщини останньої на висоті другого ряду (близько 25 см від підлоги) свердлять отвір глибиною не менше 100 мм під сталевий анкерний штир, який роблять з арматурного дроту діаметром 6-8 мм. Один кінець штиря вмуровують в цей отвір, а інший, довжиною 400-500 мм, - в горизонтальний шов перегородки. Штирі встановлюють по всій висоті перегородки періодично через 3-4 ряди по ходу кладки.

Цей метод можна застосовувати і для бетонних, і для цегляних стін, причому в останніх замість анкерних штирів краще встановлювати сталеві смуги перетином 30х (3. 5) мм такої ж довжини, що і штирі, забиваючи їх у горизонтальні шви розчинів кладки основної стіни. Якщо перегородка встановлюється від однієї стіни до іншої, то кріпиться вона також і до протилежної стіни.

Цегла для кладки перегородок в чверть цегли підбирається з рівними гранями, без тріщин, з відхиленнями в лінійних розмірах не більше 3 мм. Для забезпечення перев'язки вертикальних швів потрібні і половинки, і «трьох-четвірки» цегли. Розчин - цементний або вапняно-цементний середньої жорсткості. Організація робочого місця проста: справа - ємність з розчином, зліва - піддон з цеглою. Цеглини можна заготовити і на дошці, укладеної поверх розчинної ємності. Інструмент: кельма, кирочка, кувалдочкой, а для контролю-схил, рівень, правило. При висоті кладки вище зростання необхідні підмостки з козлами.

Перед зведенням перегородки на перекриття (або фундамент) треба укласти гідроізоляцію з толю або пергаміну, а по ній розподілити шар розчину. Цей шар є не тільки підстильним, але і вирівнює, і його товщина повинна бути такою, щоб забезпечити сувору горизонтальність верхньої площині першого ряду кладки. Вертикальний шов заповнюють, завдаючи розчин попередньо на передній тичок - малу (торцеву) грань цегли, і встановлюють його, одночасно притискаючи до заднього тичку вже покладеної цегли і дошці пристосування. Перший і останній цеглу нижнього ряду повинні бути обов'язково цілими.

Кутовий шаблон і перев'язка перпендикулярних стін перегородок

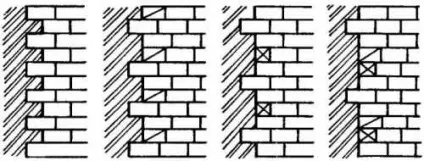

Варіанти перев'язки перегородки в чверть цегли з капітальної цегляною стіною

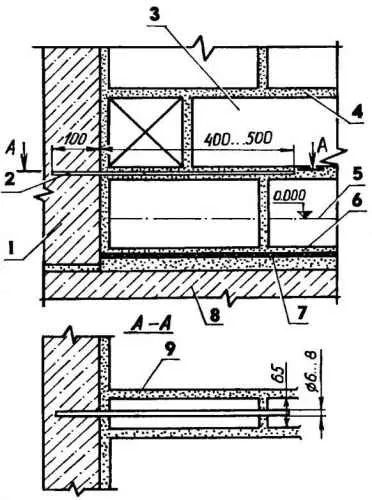

Кріплення перегородки в чверть цегли з бетонною стіною:

1 - несуча залізобетонна стіна; 2 - анкерний штир (арматура d6); 3 - цегла перегородки; 4 - розчинний шов; 5 - рівень чистого статі; 6 - розчинна подушка; 7 - гідроізоляція; 8 - залізобетонне перекриття; 9 - штукатурка

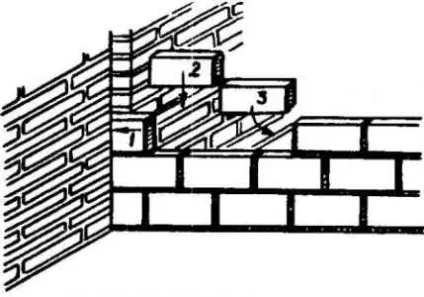

Послідовність укладання цегли при завершенні ряду

Обробка швів перегородки вподрезку

Варіанти обробки швів цегляної кладки

а- вподрезку; б - розшивання опуклому швом; в - розшивка увігнутим швом; г-пустошовка (при кладці в чверть цегли не застосовується)

Після ретельної вивірки і коригування положення цегли першого ряду піднімають дошку пристосування так, щоб її верхня кромка височіла над цеглою на 13 см (12 см - висота цегли плюс 1 см - товщина розчину). Потім кельмою розподіляють рівним шаром розчин на верх нижнього ряду і ведуть кладку наступного ряду, перекриваючи попередні вертикальні шви, як мінімум, на чверть цегли. При цьому всі поверхні крайніх цеглин, що входять в паз або гнізда перед установкою, теж обмазують розчином. У останнього встановлюється в ряд цегли перед укладанням обмазують розчином обидві торцеві грані.

Якщо поверхня перегородки не буде штукатуритися, то необхідно стежити за тим, щоб шви (як горизонтальні, так і вертикальні) були повністю заповнені розчином. В цьому випадку в шви кожного четвертого ряду на всю довжину перегородки потрібно закладати арматурну дротяну сітку або стрижень діаметром 5-6 мм.

Так послідовно продовжують кладку, піднімаючи кожен раз дошку пристосування на один ряд і не забуваючи очистити її від налиплого розчину.

Кладку двох останніх (верхніх) рядів під стелею ведуть одночасно. Уклавши цеглу передостаннього ряду як зазвичай, слідом на нього укладають цегла останнього ряду, попередньо обмазавши розчином не тільки його торцеву грань, але і верхню. Крайні цеглини останнього ряду, як і нижнього, повинні бути цілими. Після схоплювання розчину кожна цеглина верхнього ряду необхідно заклинити під стелею осколками цегли або металевими штирями. Дерев'яними клинами користуватися не слід.

Обробляти шви краще вподрезку. Небажана глибока розшивання увігнутим, а тим більше, опуклим швом. Пустошовка в даному випадку є неприйнятною.
