У чому різниця між потенціометром і реостатом
Це дивно, але не раз зустрічав, що люди плутають реостат і потенціометр. І відрізняються вони начебто несуттєво: у реостата 2 виведення, а у потенциометра аж цілих 3. Здавалося б різниця з горошину.
Винайдено реостат був Йоганном Християном Поггендорф. Був такий фізик, народився він, судячи з Вікіпедії, в "Священної Римської імперії". А жив то в Німецької! Це як народитися української імперії, жити в СРСР, а померти в Укаїни.
По суті і реостат, і потенціометр є резисторами, опір яких можна змінювати. Але, як я помітив вище, у реостата 2 виведення, а у потенціметра три. Реостати використовуються для регулювання сили струму і напруги в ланцюзі, в яку вони включені. А включаються вони як звичайні резистори. Потужні реостати використовуються там, де може протікати значний струм. На схемах реостат позначається так, як показано на зображенні нижче.
Реостати бувають лампові, рідинні, дротові, ползунковиє. Перші два ти напевно ніколи в своїй раділюбітельской практиці і не зустрінеш. Але жити без цього можна.
Потенціометр ж являє собою резистор зі змінним опором і трьома висновками. Основне завдання потенціометрів - регулірвоаніе напруги. Сам по собі він представляє дільник напруги. який виконаний в зручній для використання формі. Завдяки цьому ти можеш з його допомогою міняти коефіцієнт ділення і тим самим регулювати напругу на виході потенціометра. Навіщо це потрібно? Можна, наприклад, поставити його на вході підсилювача потужності і регулювати рівень напруги вхідного сигналу, змінюючи гучність звучання звуку. Видів потенціометрів - безліч, але найчастіше вони виглядятвот так:
Але умовно всі види потенціометрів можна розділити на два: лінійні і функціональні. У лінійних потенціометрів опір при переміщенні регулятора змінюється лінійно, тобто якщо повернути движок на 20% від початкового положення, то й відвертий спротив зміниться на 20%. А у функціональних воно може змінюватися по-різному. Наприклад за логарифмічною закону.
Взагалі, потенціометри ділять на групи А (B). Б (C). В (A). У дужках вказані буржуйські позначення.
- група А - лінійні потенціометри
- група Б - потенціометри з обернено-логарифмічною характеристикою
- група В -; логарифмічна характеристика.

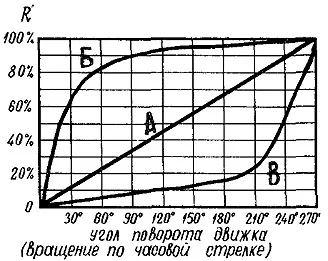

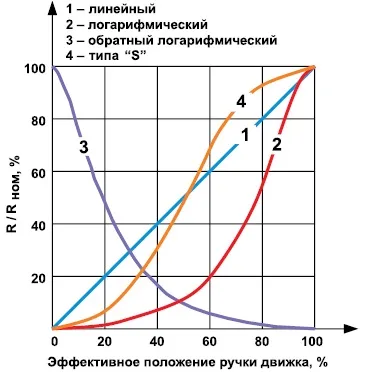

На графіках вище можна як раз подивитися як змінюється опір потенціометрів різних типів в залежності від положення його движка.
Думаю, що тепер ти легко одрізняєш не тільки реостат від потенціометра, але розбираєшся в їх видах. Глибшу інформацію ти завжди зможеш почерпнути в спеціальних довідниках. До речі, якщо замкнути два висновки потенціометра, то отримаємо реостат.
Зовсім забув. На схемах потенціометри позначаються ось так:
