Саморобний реле тиску для автоматичного насоса.

Що робити, якщо у автоматичного насоса зламалося реле тиску? Ясна річ або ремонтувати, або купувати нове. У будь-якому з цих двох випадків, на час заміни або ремонту реле, насос-автомат перестає працювати в штатному режимі і починає працювати в режимі звичайного насоса, якщо безпосередньо підключається до електричної мережі. Тобто потрібна вода, вручну включили насос в розетку, немає необхідності в воді, вручну відключили насос від мережі.
Наша розповідь про те, як на час ремонту зламався реле тиску, ми зробили деякий його подобу своїми руками, щоб насос продовжував працювати в автоматичному режимі. Звичайно наше саморобний реле тиску з промисловим порівнювати просто не можна, але так-сяк свої функції кілька днів воно виконувало. Якщо вам цікаво.

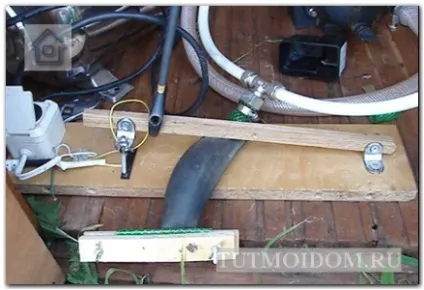

На фотографії наше саморобний (аварійне) реле тиску.

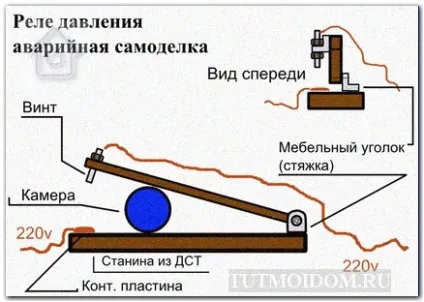

І схема (на всякий випадок)

Як і з чого робили.

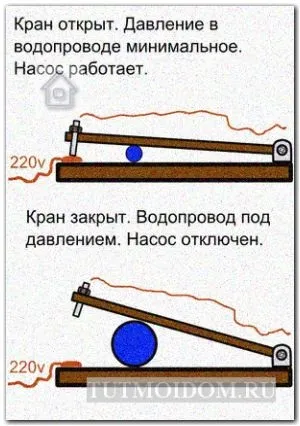

Як наше аварійне реле працювало.

Здається тут все зрозуміло (див. Схему нижче). Поки кран відкритий, тиск у водопроводі мінімальне, розмикач з велосипедної камери здутий, насос працює, жене воду. Закриваємо вентиль. Тиск в системі починає зростати. Камера-розмикач збільшується і розмикає контакт. Насос відключається. Тут найцікавіше. Оскільки тиск в гидроаккумуляторе насоса більше, ніж в камері-Розмикачі, навіть при відключенні насоса камера-розмикач буде продовжувати збільшуватися. Утворюється достатній зазор між контактної пластиною і шпилькою. І при відкриванні крана в наступний раз, насос включиться не відразу, а через деякий проміжок часу, поки здметься розмикач. Завдяки цьому насос постійно не включатися і вимикатися при найменшому зниженні і підвищенні тиску в водопроводі. З іншого боку, якщо тиск в системі і відповідно в гидроаккумуляторе буде досить великим, то розмикач з велосипедної камери може просто луснути. Саме тому ми розмикач зробили з двох шматків камери вставлених один в іншій.

Про шпильку і регулювання моменту включення і відключення насоса.

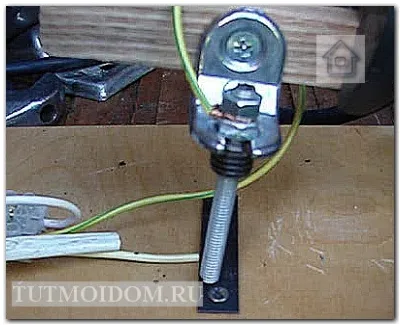

Як вже було написано вище, наше саморобний реле тиску - це аварійний варіант. Наше саморобний реле працює гірше промислового і налаштувати його складніше. Проте деякий функціонал для настройки моменту включення і відключення насоса у саморобного реле є. Подивіться на фото шпильки.

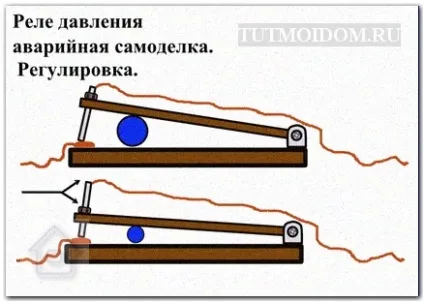

Шпилька прикріплена до куточка двома гайками. Тобто становище шпильки можна регулювати. Відповідно зазор між дерев'яною планкою і станиною можна або збільшувати, або зменшувати. Якщо зазор зменшити, то контакт буде розмикатися при меншому наповненні водою (меншому тиску) камери-розмикача. Якщо зазор збільшити, то контакт буде розмикатися при більшому наповненні водою (більшому тиску) камери-розмикача. Для наочності спосіб регулювання зображений на наступною схемою:

Розмикання контакту відбувається при різному наповненні камери-розмикача.

В кінці хотілося б додати. З цим реле ми прожили напевно дня три поки рідне реле чекало ремонту. Були незручності пов'язані з неможливістю чіткої регулювання моменту включення і виключення насоса. Насос трохи пізніше включався, ніж при використанні промислового реле, іноді відключався швидко іноді затримувався з відключенням. До грубості регулювання додавалася нестабільність дачного електричної напруги, насосу просто не вистачало потужності, щоб підняти тиск у водопроводі до необхідного рівня. Але це було зручніше, ніж використання пляшок з водою або ручного включення і відключення насоса в міру необхідності. І невідомо скільки б ще чекало рідне насосне реле тиску свого ремонту, але тільки в один прекрасний день, коли напруга в мережі стало нормальним і насос заробив на повну потужність, камера-розмикач нашого саморобного реле все-таки лопнула. І в цей день рідне реле було відремонтовано і повернуто на своє місце. Загалом саморобний реле тиску можна використовувати в якості аварійного запасного варіанту, але не більше того. Якщо звичайно не придумати чогось іншого. )

От і все.
