Винахід, що дійшла з глибини століть, тумба, стіл для кухні та вітальні, маленького кабінету і інших приміщень, де хотілося б мати побільше місця, знайшла своє місце і в інтер'єрах сучасних квартир. У складеному стані такі меблі займає незначну площу, але при необхідності здатна перетворитися на повноцінний обідній стіл або в невеликий столик для чаювання.

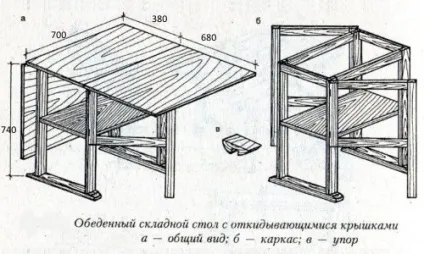

Малюнок 1. Обідня розкладний стіл-тумба.

Різновиди тумб для кухні

Застосовується до кухонних меблів поняття «тумба» має на увазі кілька різних предметів:

Схема кутовий тумби-столу для кухні.

• розкладний стіл-трансформер;
• кухонний стіл;
• підставу для мийки з дверцятами.

Значення кожного з цих столів в кухні важко переоцінити: компактний розкладний столик економить місце під час готування і має додаткову функцію зберігання, для чого часто обладнаний полицями або ящиками.

При необхідності опущені вниз частини стільниці можуть бути підняті до горизонтального положення і тумба перетвориться в стіл для великої родини або компанії друзів. Мал. 1.

Робочий стіл обладнаний стільницею з міцного і легко миється (пластик, штучний камінь, кахель).

Такі меблі функціональна і дозволяє розмістити велику кількість різноманітних предметів, необхідних на кухні.

Часто кухонні тумби мають врізану в стільницю мийку і варильну поверхню.

Малюнок 2. Схема тумби під мийку до з кріпленням до стіни.

Тумба під мийку служить підставою для раковини. За дверцятами її можна приховати коліно каналізаційної труби, встановити фільтр або проточний нагрівач для води, помістити відро для сміття.

Так в невеликій кухні можна заощадити місце, використовуючи порожній простір під мийкою. Мал. 2.

Загальним для всіх 3-х типів кухонних меблів є наявність корпусу з ящиками і полицями, який одночасно виконує і інші завдання.

При величезній різноманітності столів-тумб в меблевих магазинах неважко підібрати саме те, що необхідно для дизайну конкретного приміщення.

Але якщо хочеться заощадити або обзавестися ексклюзивної кухонними меблями, то можна виготовити тумби будь-якого виду самостійно.

Як зробити стіл-тумбу своїми руками?

У будь-якому випадку перед початком роботи потрібно знайти відповідний меблевий фасад. Це готові дверцята та панелі ящиків. Відштовхуючись від їх розміру, можна починати розробляти ескіз і креслення, щоб зробити кухонний стіл.

Для корпусу будь-тумби будуть потрібні дно, боковини та царги, які зв'яжуть боковини один з одним.

Схема стандартного кріплення мийки до стільниці знизу.

Задню стінку в кухонних столах зазвичай залишають відкритою для того, щоб труби комунікацій не заважали встановити їх впритул до стіни. Але якщо на місці установки розкладного столу-тумби або в робочій зоні немає виступаючих над поверхнею стіни елементів, то задню стінку можна зашити ДВП товщиною 3 мм. Для стільниць можна підібрати ЛДСП потрібного кольору і фактури. Отже, для самостійної збірки тумби зі стільницею і ящиками потрібні:

• для корпусу - ЛДСП і МДФ;
• для кріплення - конфірмати і саморізи, шканти меблевий;
• лист ДВП;
• меблева фурнітура (полкодержатели, петлі, направляючі для ящика, ручки, кант і ін.);
• столярний клей;
• вимірювальний інструмент, кут будівельний, рівень;
• електролобзик і дриль з насадками.

Деталі корпусу тумби представляють собою прямокутники різного розміру. Підйомні частини стільниці можуть мати й іншу форму. Для тумби під накладну мийку стільниця не буде потрібно, якщо зробити корпус за габаритами раковини.

Розрахунок і розкрій деталей

Конструкція кухонної тумби зі столом і внутрішніми ящиками.

Згідно з кресленням перенести на матеріал розміри кожної деталі: стандартна глибина тумби рідко буває більше 60 см, довжина і висота її визначається індивідуально, залежно від потреб. Розмір боковин визначає глибина стола (ширина деталі) і його висота + 3 мм зазору для кожної дверцята або ящика (довжина прямокутника). Довжина царги буде дорівнює бажаного відстані між боковинами, а її ширина не повинна бути менше 10 см. Дно тумби має довжину, рівну відстані між боковинами + 32 мм (товщина 2-х боковин), а її ширина дорівнює глибині столу + товщина МДФ. Довжина стільниці визначається за тим же принципом, що і дна, але слід врахувати для розкладного столу-тумби додатковий припуск не менше 32 мм. Це потрібно для того, щоб навісити піднімаються частини стільниці та приховати під ними ніжки-опори. Ширина стільниці дорівнює глибині столу + товщина фасаду або трохи більше, якщо хочеться, щоб стільниця трохи виступала над ним.

Для вільного переміщення і установки полиць і висувних ящиків треба врахувати зазор в 3-5 мм для полиць і не менше 5 мм для напрямних ящиків. Тому з значень вимірів внутрішнього простору тумби треба відняти подвійну величину зазору.

Збірка меблевої конструкції

Малюнок 3. Схема з'єднання меблевих деталей за допомогою конфирматов.

Порізку ЛДСП можна замовити в будівельній або меблевій фірмі, або виконати цю операцію самостійно, озброївшись електролобзиком. Зрізи всіх деталей слід обробити меблевої кромкою з ПВХ. Стрічку канта з клейовим покриттям докласти до крайки і через білий папір обережно нагріти побутовим праскою до розплавлення клею. Зайве зрізати дуже гострим ножем.

З'єднання частин конструкції виробляти меблевими Конфірмат так, як показано на рис. 3. У площині деталі висвердлити отвір з діаметром, рівним діаметру головки кріплення (7 мм), а в кромці сполученої з нею, отвір з діаметром, відповідним товщині різьбової частини гвинта (5 мм). Капелюшок закрити декоративною накладкою.

Саморізи застосовуються для кріплення непомітних зовні деталей. Дриль з насадкою-битою хрестової форми допоможе зробити це швидше і легше.

На шканти кріпити деталі, на поверхні яких небажані отвори від шурупів або декоративні капелюшки. За шаблоном свердлити ряд отворів в площині деталі з вивороту і в кромці, що сполучається з нею. Отвори повинні дуже точно збігатися один з одним, щоб не виник перекіс. Сам шканти є дерев'яний елемент діаметром 5 мм і вклеюється в отвори за допомогою столярного клею.

Збірка корпусу тумби проводиться так:

Креслення царги для стягування боковин.

1. До деталі дна на конфірмати прикріпити боковини. Отвори при цьому свердлити в площині дна і кромці вертикальних деталей.
2. Царги для стягування боковин розмістити горизонтально врівень з верхньою кромкою боковин, якщо корпус тумби матиме стільницю. Для тумби під мийку царга на передньому краї встановлюється горизонтально, а задню треба опустити на 15 см нижче верхньої кромки боковин і закріпити вертикально, вирівнюючи її площину з задньою крайкою боковин. Для додання міцності конструкції на задній поверхні корпусу закріпити додаткову царгу на висоті від дна близько 30 см. Її треба розташувати вертикально, площину вирівняти по задній кромці. Все царги кріпити на конфірмати.
3. Стільницю можна зміцнити на шканти на верхній кромці боковин або прикрутити саморізами з вивороту, зміцнюючи її до горизонтальних царгами. В останньому випадку довжину кріплення треба підібрати так, щоб саморізи не пройшли стільницю наскрізь.
4. Корпус висувного ящика зібрати на саморезах. На передній стінці закріпити МДФ за принципами, викладеними для кріплення стільниці. На бічних стінках встановити частині напрямних. Відповідні частини прикріпити в потрібному місці на внутрішній стороні корпусу на саморізи довжиною 10 мм. Роликові напрямні кріпити на нижню частину ящика, а метабокси ближче до його верху.
5. На внутрішню сторону в заздалегідь намічених місцях прикрутити на саморізи підстави петель для дверцят. Спеціальною насадкою на дриль з вивороту МДФ висвердлити поглиблення під петлі і встановити їх. З'єднати частини петель, навішуючи дверцята столу. Для установки полиць висвердлити отвори під полкодержатели і укласти на них відповідні деталі.
6. Підйомні частини стільниці та складні ніжки прикріпити на плоскі петлі (рояльні). Розміщувати їх знизу стільниці і на внутрішній стороні кута, утвореного ніжкою і боковиною корпусу. Кріплення виробляти на саморізи.
7. Якщо потрібно зробити врізну мийку, то в стільниці випиляти отвір під неї. При установці мийки в отвір кромки його обробити санітарним силіконом. Стик мийки і стільниці закрити герметиком.
8. Встановити на місця ручки дверцят і ящиків, при необхідності приклеїти декор на МДФ.

Зовнішній вигляд готового виробу цілком залежить від ретельної підгонки деталей і акуратності збірки. Тому при розкрої деталей і їх з'єднанні потрібно керуватися правилом: «Сім разів відміряй, а один раз відріж».
