Труборіз для мідних труб

При проведенні сантехнічних робіт перед виконавцем часто виникає необхідність нарізування трубних виробів на відрізки заданої довжини. Може здатися, що нічого особливого в цій процедурі немає. Однак, щоб виконати її якісно, потрібно спеціальне обладнання для різання труб, яке так і називається - труборіз. Його використання дозволяє отримувати акуратні гладкі кромки, що набагато полегшує наступні роботи.

Труборізи, що застосовуються для різання мідних і інших металевих труб, бувають самих різних типів

різновиди

Все що випускаються сучасною промисловістю труборізи підрозділяються на наступні типи:

При виборі відповідного варіанту, зупинити свій вибір слід на універсальної моделі такого пристосування. На думку домашніх майстрів це роликовий труборіз. Він прекрасно справляється з мідними і сталевими трубами з тонкими стінками.

Ручний різцевий труборіз може бути дуже компактним, але застосовується такий інструмент тільки в побуті

Конструктивні особливості

Ручні труборізи по конструктивному виконанню бувають п'яти видів.

1. Труборіз різцевий. Переважна сфера застосування - робота з пластиковими трубами. Цей інструмент виглядає у вигляді спеціальної сталевої обойми з зафіксованими роликами. Трубне виріб розрізається саме за допомогою даних деталей. Труборіз для пластикових труб такого типу здатний обробляти вироби діаметром до 100 міліметрів. Зріз при цьому виходить акуратним і ідеально рівним, а це - гарантія якісної стикування сегментів трубопроводу.

2. Роликовий ручний труборіз. Для сталевих труб такий інструмент є оптимальним варіантом. За великим рахунком, розроблявся він саме для цих виробів. До речі, труборіз для металопластикових труб відноситься до цієї ж різновиду пристроїв для нарізки трубних виробів. Представляє він собою все ту ж обойму, що включає наборку ріжучих і напрямних роликів. Їх кількість в даному пристосуванні не перевищує 3 штук. При виборі подібного труборіза слід розуміти, що його здатність обробляти товстостінні труби, залежить від того, скільки таких деталей в ньому є.

Зверніть увагу! До недоліків цього інструменту можна віднести те, що зріз виходить не дуже акуратним. На ньому можуть бути присутніми задирки.

3. Ланцюговий труборіз. У конструкцію такого труборіза входять поворотні важелі, натяжна механізм і оснащені ріжучими роликами ланцюга. Його принцип роботи досить простий: затягувати навколо труби ланцюг шляхом обертання важелів врізається в метал.

Труби великих діаметрів і з товстими стінками обробляються за допомогою ланцюгових труборізів

4. Труборіз телескопічний роторний. Використовується для виконання робіт у важкодоступних місцях. Коштує такий інструмент дуже недешево. Сфера застосування - різання труб в котлованах, свердловинах, колодязях. Причому проводити цю операцію допускається навіть під водою, коли виконавець знаходиться на певному віддаленні. Така машина для різання труб має наступне конструктивна відмінність: рукоятка, докладання зусиль до якої призводить труборіз в рух, знімна. Крім того, за допомогою цієї ж деталі ріжучий інструмент (у цій іпостасі виступають змінні ролики) врізається в тіло труби. З особливостей труборіза телескопічного роторного варто виділити його здатність обробляти труби з товщиною стінок до 19 міліметрів.

5. Труборіз, оснащений храповим механізмом. Таке пристосування називають в народі ножицями. У більшості випадків використовується для розрізання тонкостінних поліпропіленових і металопластикових труб. Максимум, на що такі ножиці здатні - це порізка труб перетином до 30 міліметрів. Правда, деякі сучасні моделі такого труборіза справляються з трубною продукцією і більшого діаметру. Але для професіоналів, яким доводиться виконувати в день більше сотні різів, це буде дуже втомлює.

тип приводу

При самостійному виконанні разових робіт цілком підійде і ручний верстат для різання труб. Але якщо мова йде про професійну діяльність, пов'язану з монтажем ділянок трубопроводів, то в даному випадку без труднощів не обійдеться. Мало того, ручне різання труб пов'язана з чималими тимчасовими витратами, які можуть привести до фінансових втрат. Сукупність цих факторів зумовила те, що професіонали працюють з приводними труборізом. Експерти виділяють три різновиди такого інструменту.

Трубрези, що мають привід, вважаються професійними пристроями

Труборіз професійний електричний. Набув найбільшого поширення. Причому нерідко такому пристрою віддають перевагу і домашні майстри при роботі з трубною продукцією з міді. Його висока вартість нівелюється підвищеною продуктивністю. Докладати особливих зусиль не потрібно: достатньо лише піднести електричний труборіз для мідних труб до оброблюваного виробу і натиснути кнопку «ПУСК».

Корисно знати! При дотриманні технології, за допомогою електричного труборіза можна обробляти металопластикові, чисто полімерні, наприклад, поліпропіленові, а також елементи трубопроводу, виготовлені з інших матеріалів.

Труборіз гідравлічний. Цей енерговитратний і дуже потужний агрегат в більшості випадків використовується на виробництві. Крім того, сучасна промисловість випускає гідравлічні труборізи, які можна транспортувати в багажнику легкового автомобіля і застосовувати на будівельних об'єктах. Принцип дії такого пристрою заснований на законах гідравліки. Під впливом зусилля, що прикладається на рукоять виконавцем, в рух приводиться поршень. Проштовхувати їм рідина, в свою чергу, приводить в рух з багаторазово збільшеною силою ролики.

Труборіз пневматичний. Такий теж вельми потужний агрегат здатний обробляти труби з перетином до 1300 міліметрів. Труборіз даного типу є універсальним, тобто він придатний для роботи з металопластиковими, сталевими і бетонними трубами.

Як зробити труборіз для нержавіючих труб своїми руками

Саморобні пристосування для нарізки труб рідкістю не назвеш. Для їх виготовлення умільці використовують підручні матеріали, дарма що займають місце в гаражі. А багато для цієї мети пристосовують болгарку, в результаті отримуючи різновид відрізного верстата. Нижче буде розглянуто приклад створення найпростішого труборіза для роботи зі сталевими нержавіючими трубами.

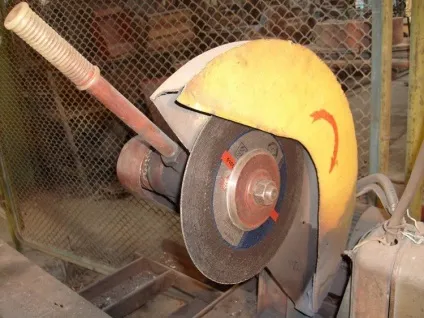

Верстат для різання металевих труб можна спорудити з найпростіших інструментів і деталей

Перш за все, необхідно потурбуватись про те, щоб під рукою був наступний інструмент:

молоток;
викрутка;
напилки і надфілі;
ножовка по металу;
тиси;
гайкові ключі.

Крім того, щоб виготовити труборіз для нержавіючих труб вам доведеться запастися такими матеріалами;

квадратної катанкою 15 × 15 міліметрів;
сталевими стрічками 15 × 4 міліметри;
пружиною;
ножівковими полотнами;
гвинтами М6;
болтом М8.

Також необхідно буде підготувати дві металеві заклепки діаметром 4 міліметри.

Робота починається з підготовки робочого місця та інструменту. До виконання процесу виготовлення приступайте, зручно розмістивши все необхідне.

Виготовлення своїми руками лівій частині труборіза. Спочатку відріжте сегмент катанки завдовжки 135 міліметрів. Заправте нижній кінець заготовки радіусом, або зніміть фаски і за допомогою напилка скруглите їх. Наступна операція - висвердлювання отвору діаметром 8,2 ... 8,5 міліметрів під притискною болт. До прямого кінця заготовки отвір повинен знаходитися на відстані 90 міліметрів. Потім розташуйте на верхній частині заготовки полотно, трохи відступивши від верхньої кромки, після чого закріпіть гвинтами і заклепками служить в якості притискної планки сталеву стрічку.

Корисно знати! Щоб труборіз для нержавіючих труб працював коректно, зуби на обох частинах - лівої і правої - повинні бути орієнтовані в одну сторону.

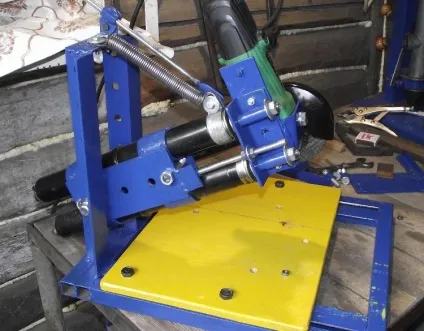

Варіантом саморобного труборіза може бути болгарка, закріплена на станині

Просвердлите з боку торця з заокругленням отвір під вісь. Якщо у вас немає підходящої під виконання функції осі деталі, виготовити її можна з прутка перетином 8 міліметрів.

Виготовлення правій частині. Даний етап потребуватиме більше часу. Основі правій частині, що виготовляється з катанки, характерна складна форма. З боку робочого сектора формуються дві ділянки відповідно до двох вимог.

Їх довжина - 40 міліметрів.
Кут між ділянками - 90-120 градусів. А з горизонталлю вони повинні формувати кут 30 градусів. У проекції картинка виглядає у вигляді даху будиночка.

Хвостовик, що залишився вільним, заправте під рукоятку. Так само, як і на лівій частині, на відігнуті ділянки виготовляється деталі прикріпіть полотна. Розмітьте в тілі катанки лівій частині центр нарізного отвору. У нього буде угвинчуватися притискної болт. Закріпіть навпаки отвори в лівій частині, в яке буде вставлятися вісь, сталеву смугу. Її довжина вибирається відповідно до умовою, щоб відстань від найближчої кромки рукояті до центру осі дорівнювало 30 міліметрів.

Потім вам залишиться тільки зібрати труборіз для нержавіючих труб. Спочатку в отвір на лівій частині вироби вставляється притискної болт і на нього надівається пружина. Після цього встановлюється на місце вісь. Зробивши це, вкрутіть в отвір для гвинта, яке знаходиться в правій частині пристрою, притискної болт. Це - остання операція.

Як видно, самостійно виготовити труборіз для нержавіючих труб і виробів з інших металів не так вже й складно. Головне - це уважність і чітке розуміння того, як повинен виглядати кінцевий продукт.
