Труби для газопроводів пластикові та сталеві

Газопостачання є одним з найважливіших етапів в будівництві будинку. Всі роботи, пов'язані з газом, вважаються небезпечними. Тому кваліфікована допомога вбереже вас від непередбачених витрат надалі і непередбачених ситуацій, які можуть статися внаслідок неправильного поводження з газом. З газом потрібно звертатися дуже обережно, ризикувати не варто в будь-якому випадку. Якщо ви вирішили поміняти труби для газопроводів або провести будь-які інші ремонтні роботи в сфері газифікації, то краще звернутися до фахівців.

Схема автономної газифікації приватного будинку.

Класифікація газопроводу

Залежно від того який тиск газу подається, виділяють:

В залежності від стану грунту, корозійної агресивності і блукаючих струмів вибирають матеріал, з якого буде монтований газопровід.

Від того, якими мають бути труби, пластикові або сталеві, залежить обстановка населеного пункту, в якому повинен прокладатися газопровід, стан грунту, корозійної агресивності і блукаючих струмів. У будь-якому випадку оцінку повинні дати фахівці з урахуванням всіх вимог по газифікації і ГОСТом. Тепер, знаючи, які бувають газопроводи, можна перейти до розгляду видів труб. Раніше, за радянських часів, робили тільки сталеві вироби. В сучасний час використовують ще й поліетиленові. Вони не поступаються за якістю сталевим і мають ряд переваг.

Газопровідні труби з пластика

Пластикові конструкції характеризуються високою стійкістю до різних атмосферних явищ і негативних впливів деяких хімічних речовин. Пластикові труби досить міцні і пластичні, це дозволяє проводити газопроводи навіть у важкодоступних місцях і в різних суворих природних умовах. Якщо температура сягає позначки -45 градусів, то вироби з пластика не втрачають своїх якостей: залишаються міцними і не проводять електричний струм. Адже пластмаса не є провідником, і, навіть якщо в грунті знайдеться блукаючий струм, це не буде загрозливим фактором для газопроводу з пластмаси. Труби із пластику не потребують додаткового захисту. Важливий момент: пластикові труби прокладаються тільки в грунт, а в будинку можна прокладати тільки сталеві. Пластикові елементи заборонено прокладати:

У таких ситуаціях, як перераховані вище, використовується тільки сталева система.

Сталеві газопровідні труби

Сталеві труби вимагають електрохімічної і механічної захисту від корозії металу. Ці роботи дуже складні і вимагають внесення чималого фінансування. Сталева конструкція виготовляється різними способами з різною марки стали. Це залежить від призначення і параметрів газопроводів, температурного режиму, тиску і фізико-хімічних особливостей газу, який транспортується. Труби газопровідні діляться на:

• Безшовні (холоднодеформовані і гарячедеформовані)
• Зварні (зі спіральним швом)

Сталева труба виготовляється з низьковуглецевої сталі і з якісної сталі конструкційної відповідно до ГОСТу. У сталь додають такі хімічні елементи, як:

Товщина стінки сталевої конструкції повинна бути не менше ніж 3 мм для підземної мети і не менше 2 мм для наземної і надземної. Характеристика визначається за такими параметрами:

1. Зовнішній і внутрішній діаметр стінки.
2. Діаметр умовного проходу.
3. Товщина стінок.

При будівництві внутрішніх і зовнішніх газопроводів використовують:

Сталеві конструкції з киплячою і напівспокійну стали групи В і Г застосовують:

1. У підземних газопроводах (тиск до 1,2 МПа, температура повітря зовні до -30 градусів).
2. Для надземних газопроводів (тиск до 1,2 МПа, температура повітря до -10 градусів).
3. Для внутрішніх газопроводів (тиск не більше 0,3 МПа, зовнішній діаметр не більше 159 мм, товщина стінки до 5 мм, за умови, що температура стінки в процесі експлуатації не буде знижуватися нижче 0 градусів).

Виготовлення газопровідних труб

Для зовнішніх газопроводів повинні бути дотримані такі умови: діаметр труби не повинен перевищувати 8,2 см в разі напівспокійну стали і не більше 5,3 см для киплячій стали. Товщина стінки повинна бути не більше 8 мм.

При виготовленні труб методом холодного гнуття для газопроводу середнього та високого тиску використовується тільки спокійна сталь.

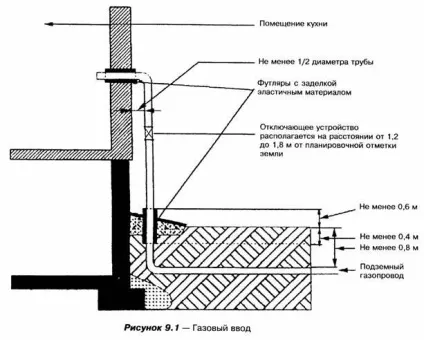

Загальні вимоги газового вводу.

Для внутрішнього та зовнішнього газопроводу з низьким тиском допускають застосовувати сталеві вироби групи А, Б, В, які виготовляють з киплячою, напівспокійну і спокійної сталі. У ділянках газопроводу, де є вібраційні навантаження або вони з'єднані з джерелом вібрації ГРП, дозволено застосовувати сталеві елементи груп Г і В, виготовлені зі спокійної сталі, в якій вуглець міститься не більше 0,24%. Всі зварні конструкції в поєднанні повинні рівнятися по міцності основного металу. Сталева труба для газопроводів повинна мати сертифікати якості, в яких має бути зазначено:

Сталеві труби повинні бути обов'язково випробувані на заводі-виробнику на предмет того, чи витримають вони нормативне гідравлічний тиск.

До того як труба буде монтована в газопровід, її повинні перевірити на наявність і відсутність дефектів. Якщо дефект не можна прибрати, то її списують і відзначають як браковану.

Сталева профільна труба, що випускається по ГОСТу 3262-75 *, застосовується з урахуванням тиску до 1,6 МПа. Такі сталеві конструкції використовуються для низького тиску при будівництві газопроводу внутрішнього і зовнішнього, з діаметром проходу до 8 см. Сталеві мають різну довжину і діляться на мірні і немірних.

Схема пристрою газового крана.

Труби випускаються без муфт і різьблення, бувають і з муфтами в комплекті. Якщо замовник побажає, то може бути виготовлений виріб з короткою різьбою і циліндричної довжиною, але за умови, що умовний прохід не менше 1 см, муфти на обох кінцях. Розрахунок муфт проводиться таким чином: одна муфта - одна сталева труба.

За ГОСТом 8731-87 труби, які виготовлені із злитка, повинні бути обов'язково перевірені з точністю 100%.

Сталева безшовна труба холоднодеформована і гарячодеформовані (ГОСТ 8734-75 *, з ГОСТ 8732 - 78 *) призначена для газопроводу зниженого вуглеводневого газу з тиском, рівним до 10 МПа.

Прямошовних електрозварні сталева конструкція часто використовується там, де тиск різне. Такі труби поставляються різної довжини (мірні і немірних) відповідно до ГОСТу 10704-76 *.

Застосування газового обладнання

Система автономної газифікації заміського будинку.

Зараз все більше і більше стали застосовувати газове обладнання і, відповідно, сталеві (пластикові) вироби до нього, а паливний баланс країни збільшується з кожним роком. Пов'язана така тенденція зі зростанням міст, збільшенням рівня промислового потенціалу і благоустроєм населених пунктів. Люди все більше потребують проведення газу до своїх будинках і квартирах, газова галузь успішно розвивається, а разом з нею і виробництво деталей для газопроводів, які можуть бути і сталевими, і пластиковими.

Газ можна використовувати не тільки для приготування їжі, а ще й для опалення в зимовий період і підігріву гарячої води в будинках круглий рік. Газове опалення може бути вигідніше, ніж електричне. Все залежить від регіону і економічної ситуації в країні.
