Спрощений розрахунок труби Войта (TQWP)

TQWP (Чвертьхвильова труба Войта) розраховується в общем-то і так досить просто. Але, як то кажуть, не всі йогурти однаково корисні. По-перше в стандартною методикою по-моєму занадто багато наворотів, при тому що в граничному випадку TQWP - це просто звичайна дудка, налаштована на певну частоту. На відміну від фазоінвертора TQWP не є компресійним оформленням, тому допускає застосування високодобротних головок, а відсутність інерції повітря в трубі ФИ на увазі отсутсвия присутності самої цієї труби дозволяє отримати такий улюблений всіма нами "швидкий" бас.

Геометричні розміри TQWP, як випливає з її назви, пов'язані з довжиною хвилі звуку L на частоті резонансу головки Fs наступними нехитрими співвідношеннями: A + B = (L / 4 + r) / 2 і h * W = Sефф. Для повноти картини покладемо, що A = D = d / 2 + s і (B + h) / D = r / h. Для краси можна вважати, що r = s = подвоєною товщині матеріалу стінок корпусу. Де h - висота "вихлопного" отвори, W - ширина передньої панелі, Sефф - ефективна площа випромінювача (зазвичай приймають Sефф = 0.8 * Sг, де Sг - геометрична площа випромінювача; або ще простіше - Sефф = 0.6 * d2), d - геометричний діаметр випромінювача.

Ці співвідношення дозволяють обчислити всі параметри системи.

Зазвичай B обчислюють за більш складною формулою, проте потім доводиться, граючи з ефективною глибиною вихідного каналу (r) "підганяти" цей параметр так, щоб динамік розмістився на своєму місці. Причому все одно витримати всі ці частки міліметра при ручному виготовленні АС практично неможливо. Описаний метод дає хороше наближення (в межах 1 см), до того ж автоматично "заганяє" динамік в ідеальне положення, тобто коли відстань від його центру до бічних стінок і верхньої кришки однаково.

До того ж таку "геометрично ідеальну" TQWP по ідеї повинно бути куди легше розкроювати і збирати. Ну як то так. Завтра ще подумаю на цю тему :) Що скажете? сюди >>>

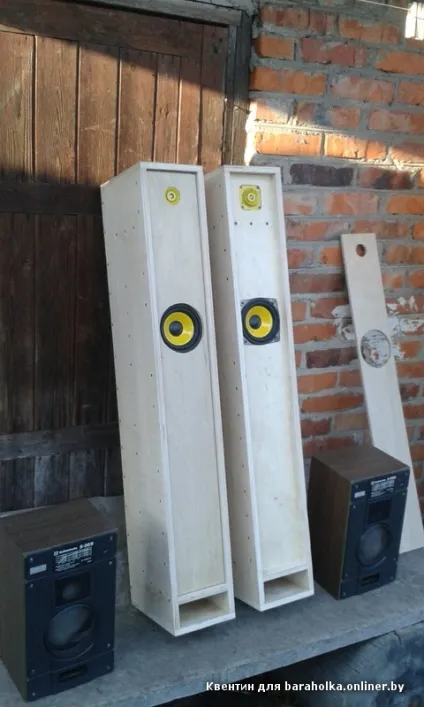

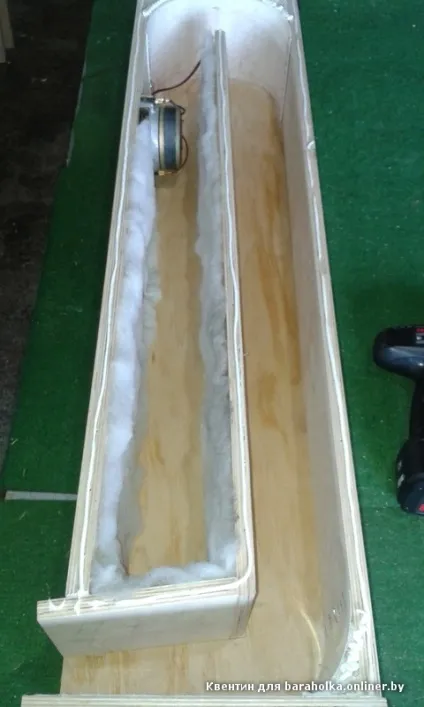

Переробка корпусу радянських колонок С30

У Жлобіні живе великий фанат Труби Войта

Переробка корпусу радянських колонок С30. Мета - отримати надбавку в басі. Мета досягнута сповна. Від старих корпусів практично не чути баса, а в нових тепер можна чути бас і на "негрів" і на всіх інших жанрах. ВЧ як було так і залишилося, а ось баса стало мінімум в півтора рази більше. ВЧ динамік можна встановити під НЧ динамік і тим самим зменшити висоту корпуса. Так що у кого валяються дані колонки, то знайте, що вони можуть ще порадувати вас своїм звучанням. >>>

Виявляється і такі "підсилювачі" бувають

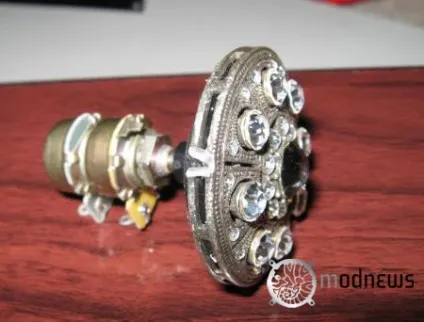

Довго не міг знайти підходящу рукоятку для регулятора гучності. Зрештою покопався в скриньці з біжутерією у дружини і знайшов симпатичну підвіску зі стразами. Дружина її мені віддала, але з умовою, що до найближчого дня народження отримає в замін ланцюжок і підвіску зі справжнього золота. Що ж, мистецтво і жінки вимагають жертв, фінансових по крайней мере.

Я Обточити до потрібного розміру звичайну пластикову ручку регулятора гучності і вклеїв її всередину підвіски. Вийшов такий ось гламурний регулятор.

У магазині, що торгує меблевою фурнітурою придбав чотири хромованих металевих дверні ручки. Вони будуть прикріплені знизу в якості ніжок для додання стійкості всієї конструкції.

Шасі з трансформаторами поміщається всередину шкатулки. У кришці скриньки робиться 3 отвори (два для кріплення свічників і отвір під регулятор гучності. Всі дроти припаиваются на місце відповідно до схеми. Фото звідси >>>
