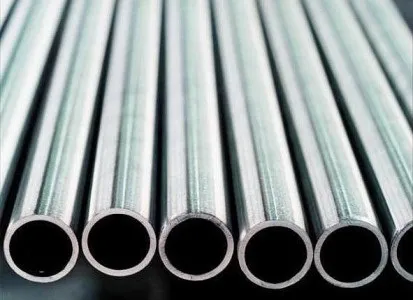

Труба безшовна холоднодеформовані по госту

У будівельній галузі дуже часто використовується труба безшовна холоднодеформовані.

За допомогою таких виробів виготовляють різноманітне обладнання та деталі для меблевого виробництва, прокладають інженерні мережі, водопровід, газопровід, нафтопровід.

З огляду на високі показники міцності холоднодеформованих виробів без шва, їх також використовують в автомобілебудуванні, авіаційної промисловості та інших галузях.

За допомогою безшовних холоднодеформованих труб виготовляють різноманітне обладнання та деталі для меблевого виробництва, прокладають інженерні мережі, водопровід, газопровід, нафтопровід.

Безшовна холоднодеформована сталева труба і її властивості

Державними стандартами встановлено, що труба холоднодеформована безшовна - це порожнистий стрижень зі сталі, на якому відсутні будь-які з'єднання і зварні шви. Технологія виготовлення різноманітна і підрозділяється на кілька видів:

Найпоширенішим способом виробництва холоднодеформованих виробів без шва є прокатка. Заготівлею є труба, вироблена методом гарячого катання. Використовуваний метал (сталь) проходить процедуру прокатки з використанням спеціального обладнання.

Найпоширенішим способом виробництва холоднодеформованих виробів без шва є прокатка.

Сталь застосовується або вуглецевої групи, або легованої. На відміну від інших труб, у вищеназваних відсутні технічні шви, і це надає можливість для їх застосування в самих негативних умовах і при сильних механічних впливах.

Розмір систем, вироблених способом холодного деформування, значно менше, ніж у гарячекатаних або зварних елементів. Але є й плюс. Точність розмірів, якість поверхні виготовлених безшовних конструкцій на порядок вище. І ще один нюанс - можливість виробництва системи з дуже тонкою стінкою.

Класифікація за параметрами

Готові труби класифікуються, в залежності від товщини стінок, на товстостінні або тонкостінні. Від товщини стінки буде залежати її міцність і стійкість до негативних впливів. Безшовна конструкція з тонкими стінками відрізняється відносно легким вагою.

Така якість може бути затребуване при зведенні нестандартних будівельних об'єктів. Стандартна товщина стінок відповідає розміру від 4 мм до 6 мм. Але якщо потрібно нестандартна ширина стінок, можливо виконання спеціального замовлення з товщиною до 12 мм. Такі системи вважаються особливо міцними.

Діаметр виробів варіюється від 5 мм до 45 см. Перетин теж відрізняється різноманітністю.

Готові труби класифікуються, в залежності від товщини стінок, на товстостінні або тонкостінні.

Ще одна характеристика систем безшовних холоднодеформованих - це їх довжина. Вона може бути мірної або немірної. Мірна довжина варіюється з розкидом від 4.5 до 5 м, немірна довжина - від 1.5 до 11.5 м.

Великий вибір діаметра і товщини стінок конструкцій, а також використання різних марок сталі, дозволяє з упевненістю сказати, що споживач напевно вибере відповідний варіант безшовної холоднодеформованої труби, що відповідає всім його вимогам.

Сортамент безшовних виробів відповідно до Держстандарту

За способом використання труба безшовна холоднодеформовані підрозділяється на вироби загального призначення і спеціального.

Безшовні холоднодеформовані вироби загального призначення

ГОСТ 8734-75 встановлює сортамент труб загального призначення. Відповідно до нього допускається випуск систем з зовнішнім діаметром від 5 до 250 мм, а товщина стінки може бути від 0.3 до 24 мм.

Ще один спосіб виробництва холоднодеформованих труб

Класифікація відповідно до товщини стінки на увазі випуск труб:

• особливо товстостінних;
• товстостінних;
• тонкостінних;
• особливо тонкостінних.

Для цих виробів існують свої технічні характеристики, які встановлюються ГОСТом 8733-74. Він поділяє конструкції на групи, перераховані нижче:

1. Б (нормування хімічного складу).
2. В (нормування механічних властивостей).
3. Г (нормування хімічного складу і механічних властивостей).
4. Д (нормування гідравлічного тиску).
5. Е (нормування механічних властивостей після проведення термічної обробки).

Вироблена безшовна холоднодеформовані труба проходить обов'язковий контроль. У таку перевірку входять визначення правильності розміру, контроль механічних властивостей, випробування за допомогою гідравлічних тиску (ГОСТ 3845-78). Крім цього, вироби додатково перевіряються на згин (ГОСТ 3728-78) і на сплющування (ГОСТ 8695-77).

Сфери застосування дуже різноманітні, вони використовуються в суднобудуванні, авіабудуванні, машинобудуванні, у сільському господарстві та енергетиці.

Безшовні холоднодеформовані вироби спеціального призначення

• вироблені з корозійностійкої сталі;
• труба безшовна сталева високого тиску;
• труба безшовна сталева капілярна (маленького діаметру).

Керівництвом по виготовленню безшовних холоднодеформованих систем, вироблених зі сталі з корозійностійкими властивостями, є ГОСТ 9941-81. У ньому встановлені сортамент і технічні умови виготовлення.

Так, безшовна труба (ГОСТ 9941-81) проводиться з товщиною стінки від 0.3 до 24 мм і зовнішнім діаметром від 5 до 250 мм. Матеріал, що використовується для виготовлення, - високолегована корозійностійка сталь. Ці вироби проходять такі ж випробування, як і системи загального призначення.

Різновиди сталевих труб по способам обробки

З їх допомогою прокладають трубопроводи для речовин з високими показниками агресивності (хімічні підприємства), а також при високих температурних режимах. Ще один напрямок користування - реактивні і турбореактивні двигуни (подача масла, палива, окислювача).

Випуск конструкцій високого тиску регламентує ГОСТ 11017-80. Діаметр таких труб варіюється від 6 до 10 мм. Матеріал виготовлення - вуглецева конструкційна сталь. Випробування відрізняються від вищеназваних. Вони проходять перевірку на розтягнення і гідравлічний тиск (ГОСТ 3845-78), час витримки складає 10 сек. Сфера застосування - дизельні та бензинові двигуни (газопроводи).

Виробництво капілярних виробів

Капілярні труби виробляють відповідно до ГОСТу 14162-79. Для їх виробництва використовується марка стали 12Х18Н10Т. Їх відмінність від інших виражається в особливій механічної міцності, корозійної стійкості та довговічності. Можливе використання в агресивному середовищі.

За допомогою існуючої технологією виготовлення безшовних холоднодеформованих виробів (сернокислотная обробка, яка знімає внутрішнє напруження) стає можливим виробництво систем з високими технічних показниками. Це збільшує безпеку при використанні в хімічній, газовій і нафтовій галузях промисловості. Плюс очевидний.

Мінусом вважається складний технологічний процес виробництва безшовних холоднодеформованих труб і, як наслідок, висока собівартість, що негативно відбивається на термінах виготовлення і ціною як роздрібної, так і оптової.
